江西迪尔设备与您介绍不锈钢塔盘的安装方式

江西省萍乡市迪尔化工填料有限公司位于中国化工填料产业基地——江西萍乡，是一家从事高端化工绿色分离设备工程企业，从工艺、塔器、塔体、塔设备及各种塔内件及填料的生产型及整体工程安装企业，现针对不锈钢塔盘的安装，江西迪尔设备小编为您简单介绍下安装方式，具体根据设计及现场的要求：

1.塔盘安装

1.1 安装前准备

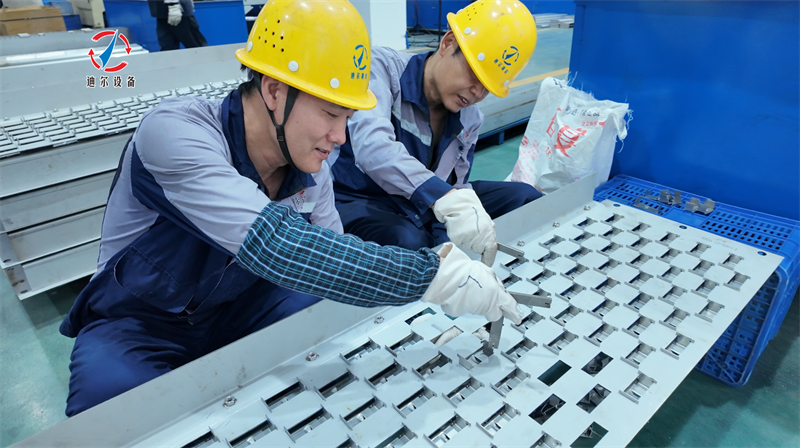

塔盘安装前，应清除表面油污、焊渣、铁锈等杂物；对塔盘零部件进行编号，便于安装；并在地面对塔盘进行预组装。内件安装尺寸及其他要求，严格按图纸或技术文件规定执行。

1.2 塔盘板安装顺序

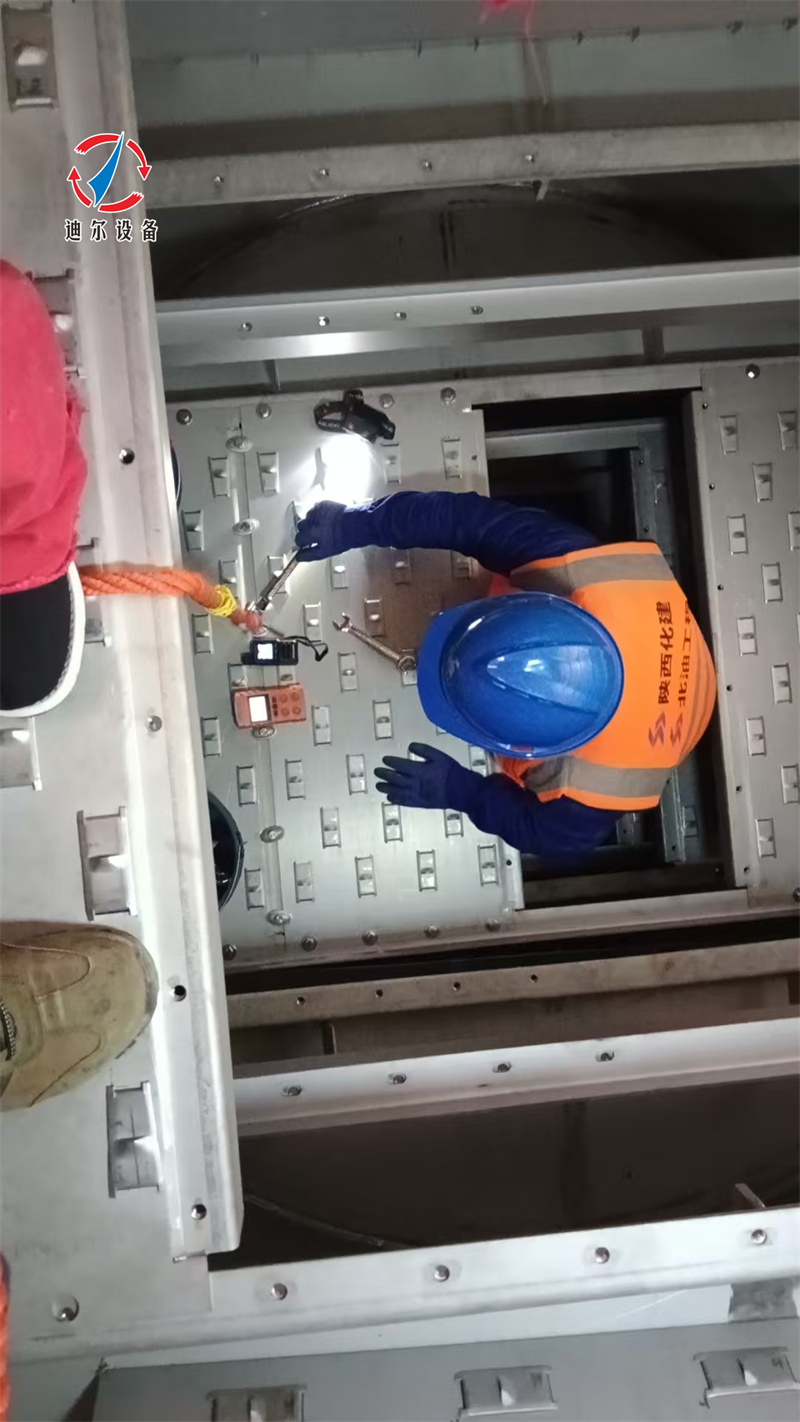

塔盘板安装应在降液板、横梁螺栓紧固后进行。先组装两侧弓形板，再由塔壁两侧向塔中心循序组装塔盘板。安装时应注意导向浮阀与液流方向一致。

1.3 水平度校准

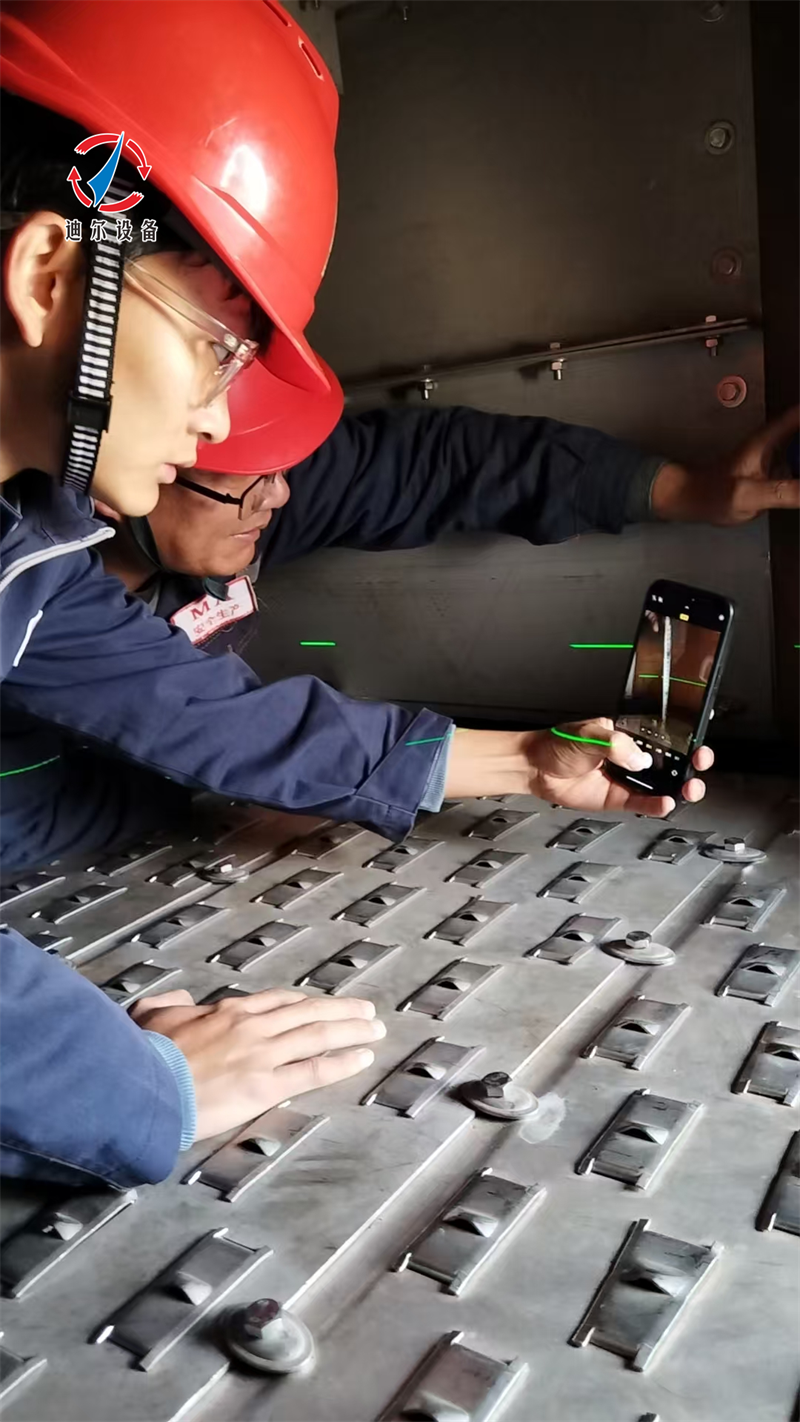

每组装一层塔盘，要用水平仪校准水平度。水平度合格后，拆除通道板并放在塔板上。

1.4 塔盘面水平度允许偏差

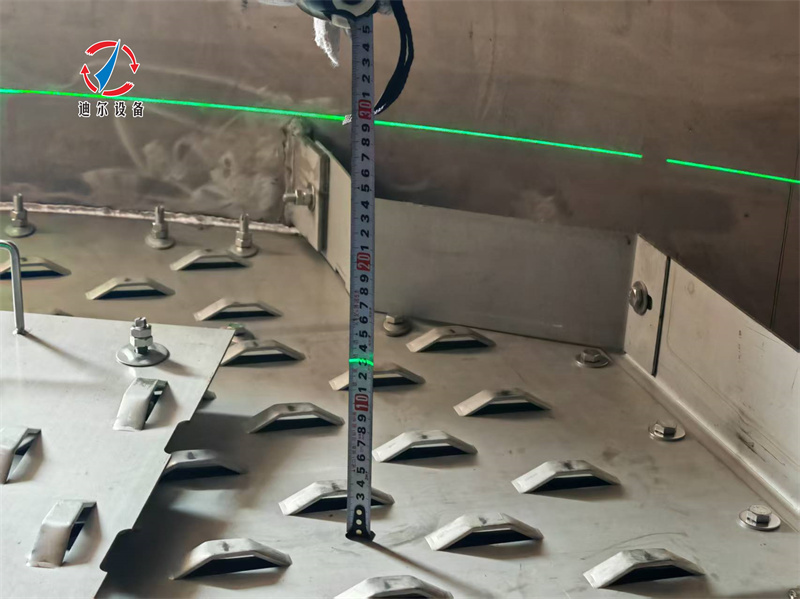

用U形管水平仪检查塔盘板水平度，允许偏差如下：

塔体内径 D 允许偏差

1600＜D≤4000 ≤6 mm

4000＜D≤6000 ≤9 mm

6000＜D≤8000 ≤12 mm

注：

① 测量塔盘面水平度时，应在与液流方向垂直的直线上进行。

② 液流方向上的塔盘面倾斜时，宜避免负偏差（入口端低于出口端为负偏差）。

1.5 卡子与螺栓

安装在塔盘板上的卡子、螺栓，其规格、位置应符合图样规定，并全部卡紧。

2. 溢流堰与降液板安装

2.1 溢流堰安装要求

溢流堰顶端水平度允许偏差：

塔体内径 D 允许偏差

1500＜D≤2500 4.5 mm

2500＜D 6 mm

溢流堰高度允许偏差：

塔体内径允许偏差

D≤3000 ±1.5 mm

3000＜D ±3 mm

2.2 降液板位置要求

降液板底端与受液盘上表面的垂直距离允许偏差：±3 mm。

降液板与受液盘立边的水平距离允许偏差：+5 / -3 mm。

2.3 塔盘间距与阀门方向

塔盘间距以塔盘支承圈上表面为准。安装塔盘板及通道板时，必须使导向舌形阀的封闭端指向受液盘侧，开口端指向降液管侧。

3. 人孔封闭前检查

3.1 内部清理

内件安装完成后，对设备内部进行清理，不得将工具留在设备内，保证设备内部没有铁锈、泥沙、木块、边角料、焊条头等杂物。

3.2 记录填写

塔内件安装合格后，应立即填写“塔填充检查记录”。

3.3 封闭检查

封闭时应通知业主、监理等共同检查，确认合格后方可封闭，并填写“设备清理、检查、封闭记录”。

4. 内件吊装

塔内件采用固定卷扬机进行吊装。塔盘和通道板开箱后，用卷扬机及吊篮吊装。卷扬机使用要求见《卷扬机使用方案》。

5. 内件保护措施

5.1 塔内搭设的架子和临时平台应使用木质材料；如使用钢管和钢跳板，则要在靠近塔壁处用塑料布绑扎，保护好塔内壁不受污染。

5.2 需要焊接时，下方要用白铁皮制作篮筐，防止焊接飞溅。

5.3 内件开箱检验后，如不立即使用，要将木箱重新钉上，防止丢失和损坏。

5.4 内件吊装时，应使用吊装带或放在吊篮里吊装，防止勒伤内件。

5.5 塔盘及通道板应轻拿轻放，避免变形损坏。
