与您分享包边折流板除雾器技术解析：原理、优势与工业应用

在湿法烟气脱硫、石油化工、天然气处理等工业过程中，气相夹带液滴不仅会影响后续设备的稳定运行，还会造成物料浪费和环境污染。折流板除雾器作为一种高效的气液分离设备，被广泛应用于塔器顶部或侧线气相出口。其中，包边式折流板除雾器因其独特的结构设计和优异的机械性能，在处理高流速、含颗粒物的复杂工况时，展现出不可替代的优势。

一、折流板除雾器工作原理：惯性碰撞与重力分离

包边折流板除雾器的工作原理基于惯性撞击与重力沉降的耦合作用。当含雾气体以一定速度流经曲折通道时，气流被迫频繁改变方向：

1、惯性捕集：由于气体与液滴之间存在密度差异，液滴具有更大的惯性。在气流于折流板叶片间转向时，液滴无法随之快速偏转，因而撞击在叶片表面。

2、聚合与成膜：撞击到叶片上的雾滴在表面张力作用下附着，并随着后续液滴不断撞击而汇聚，逐渐形成薄液膜。

3、重力排液：当液膜增厚至一定程度，足以克服气流的上升力和表面张力时，液体沿叶片流下，落入下方浆液池或集液槽，实现气液分离。

为进一步提升分离效率，现代除雾器常在通道转折部位设置扰流件或辅助捕集结构。这些设计使局部流道截面积减小、流速升高，促使雾沫以更高速度撞击壁面，从而显著增强对小直径液滴的捕集效果。国内填料企业如江西省萍乡市迪尔化工填料有限公司在该类产品的结构优化方面积累了丰富的经验，其生产的折流板除雾器在多个大型脱硫项目中表现稳定。

二、折流板除雾器包边结构的定义与优势

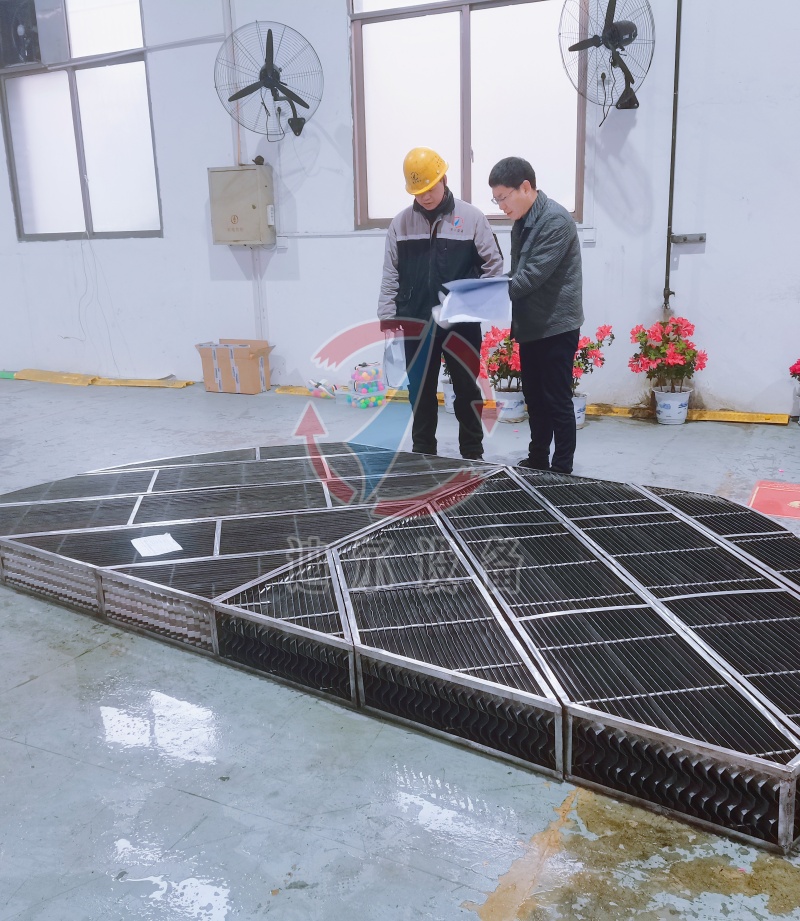

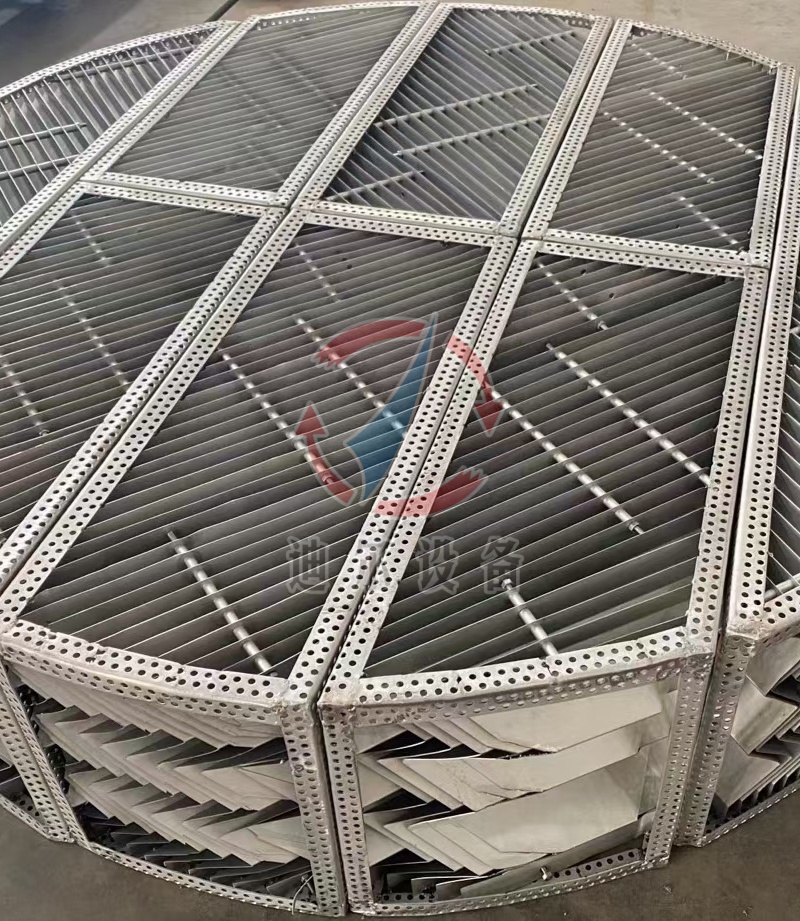

所谓“包边”设计，是指在除雾器模块四周采用钢板或型材进行封闭式加固，构成一个整体刚性结构件。

1、结构完整性与密封性

包边框架有效防止气流“短路”或旁通，确保所有气体均流经曲折叶片通道，从而维持设计的分离效率。

2、机械强度与安装便利性

在大型脱硫塔中，除雾器需承受高气流冲击、冲洗水压力及自身重量。包边设计将除雾器模块化为独立刚性单元，便于通过人孔进出塔内进行安装与拆卸，同时显著提升了承重能力。

3、抗堵塞与抗结垢

包边结构使模块边缘整齐密封，结合叶片转折处的流速优化，可减少固体颗粒在死角的沉积。部分专利设计在转折处设置分流道，通过局部提速有效防止浆液在低速区汇聚结垢。

三、折流板除雾器核心设计参数与性能优化

包边折流板除雾器的性能受多项几何与操作参数影响，主要包括：

1、叶片间距

间距越小，惯性碰撞机会越多，除雾效率越高，但压降增大且易堵塞。通常需根据烟气含尘量及石膏浓度计算确定。

2、转折角度与高度

转折角度决定了离心力的大小。角度越大，分离效果越好，但压降也随之上升。研究表明，通过优化第一级与第三级转折高度，可有效调节流场分布、降低能耗。

3、气流流速

存在一个临界流速：低于此值，液滴因惯性不足而难以分离；高于此值，已分离的液膜可能被气流撕裂、重新夹带，导致效率骤降。设计流速通常取临界流速的80%左右。

包边折流板除雾器凭借其独特的结构设计，在实现高除雾效率的同时，兼具优异的机械稳定性和抗堵塞能力。随着工业排放标准日益严格及工艺大型化趋势不断推进，结合CFD流场模拟优化叶片结构与包边工艺的高强度模块化设计，将成为未来气液分离技术发展的重要方向。作为塔内件领域的专业制造商，江西省萍乡市迪尔化工填料有限公司持续致力于除雾器产品的技术升级与应用推广，为行业提供高效可靠的气液分离解决方案。
