迪尔设备与您分享蝴蝶环填料产品的应用与性能

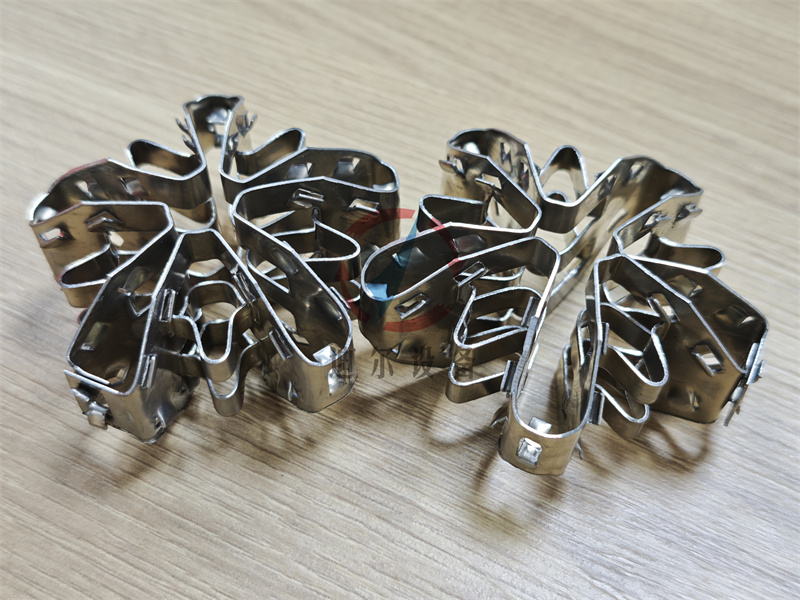

这是茵派克填料（IMPAC），也叫蝴蝶环填料，它是一种高效金属散堆填料，因外形酷似蝴蝶而得名。

基本信息：

材质：通常为不锈钢（304/316L），也可根据工况选用碳钢、合金等。

结构：由多褶金属片冲压、弯折、卡接而成，形成对称的蝴蝶状叶瓣，叶片上带有方孔、三角孔等开孔，内部有加强卡簧结构。

规格：常见规格有 φ50、φ70、φ80 等，可根据塔径和处理量选择。

核心特点：

1、传质效率高：独特的蝴蝶状结构极大增加了比表面积，液滴分散更充分，表面更新更快，传质效率比传统鲍尔环、矩鞍环更高。

2、通量与压降更优：空隙率大，流体阻力小，处理能力提升的同时，塔内压降显著降低，节能效果明显。

3、自分布性能好：堆放时内肋结构呈共轭形状，能均匀分布气液，避免偏流和壁流，保证塔内传质均匀。

4、抗污防堵：开孔设计和开放结构减少了物料沉积，不易堵塞，且易清洗，适合易结垢、含杂质的工况。

5、强度与耐用性：金属材质 + 加强卡簧结构，机械强度高，耐冷热、耐腐蚀，使用寿命长。

主要应用领域：

1、化工精馏 / 吸收：用于石油化工、精细化工的精馏塔、吸收塔、解吸塔。

2、环保废气处理：脱硫塔、脱硝塔、洗涤塔等气液传质设备。

3、冷却 / 换热：逆流冷却塔、蒸发冷却器等。

4、制药 / 食品：温和工况下的提纯、浓缩塔。

塔径匹配：一般要求填料外径 ≤ 塔径的 1/10~1/15，避免偏流和壁流。

效率 vs 通量：

小规格（φ50）：比表面积大、传质效率高，但压降稍高，适合对分离精度要求高、处理量适中的工况。

大规格（φ70/80/90）：空隙率更高、通量更大、压降更低，适合大处理量、对压降敏感的工况（如废气洗涤、大型精馏塔）。

材质选择：

不锈钢 304：通用耐蚀，适合中性 / 弱腐蚀介质。

不锈钢 316L：耐氯离子、弱酸腐蚀，适合海水、化工酸碱工况。

碳钢：成本低，仅适合无腐蚀、干燥的工况。

茵派克（蝴蝶环）填料常用规格技术参数表：
