天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板

        精馏是化工、石油化工和炼油等生产中最重要的工艺过程之一。常见的单元操作有：精馏、吸收、解吸和萃取等。工业气体的冷却与回收、气体的湿法净制和干燥，以及兼有气液两相传质和传热的增湿、减湿等。精馏的工艺过程设计，对于整个装置的产品产量、质量、生产能力和消耗定额等，都有重大的影响。天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板准确建立精馏计算模型和方法，是化工设计、生产、研究的重要课题。泡罩塔盘全套主要由泡罩塔盘板、受液盘、降液板、支撑件及配套的卡子紧固件组成，泡罩塔盘板上的泡罩数量和大小主要跟据塔内的气体、液体、流量通过计算而得出的，并不是所有的塔内都用同样的塔板。

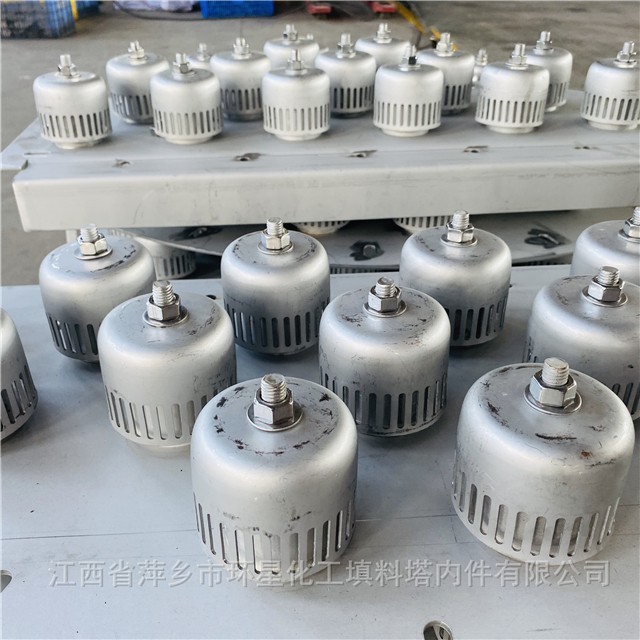

产品图片实物拍摄：

一、产品概述：

       泡罩塔是工业应用早的板式塔，而且在相当长的一段时期内是板式塔中较为流行的一种塔型。泡罩塔盘的结构主要由泡罩(气液接触元件)、升气管、溢流堰、降液管及塔板等部分组成。

       天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板是化学工业中使用早的一种典型的鼓泡型板式塔盘，在蒸馏、吸收等两相传质设备中占有主导地位。 其主要优点： ①塔板效率高，且在较宽的负荷范围内也能保持高效；②生产能力较大；③操作稳定，弹性大，适用范围广，不易阻塞等。

      天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板在塔盘板上开许多圆孔，每个孔上焊接一个短管，称为升气管，管上再罩一个“帽子”，称为泡罩，泡罩周围开有许多条形孔， 工作时，液体由上层塔盘经降液管流入下层塔盘，然后横向流过塔盘板，流入再下一层塔盘；气体从下层塔盘上升进入升气管，通过环形通道再经泡罩的条形孔流散到泡罩间的液层中。

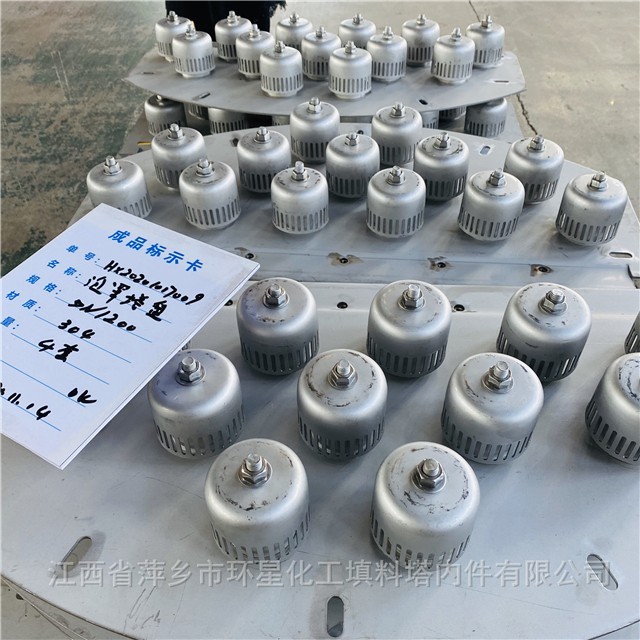

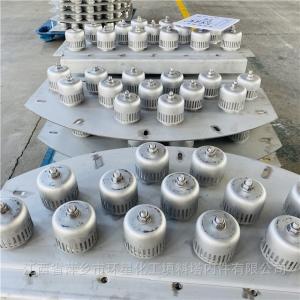

车间生产现场细节图片拍摄：

二、泡罩塔盘优点：

        （1）气、液两相接触充分，传质面积大，因此塔盘效率高。  （2）操作弹性大，在负荷变动范围较大时，仍能保持较高的效率。  （3）天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板具有较高的生产能力，适合大型生产。  （4）不易堵塞，介质适应范围广，操作稳定可靠。

三、技术要求如下：

1.升气管扩口处表面不允许有裂纹，沟槽等缺陷；

2.泡帽安装后，泡帽内径与升气管外径之前的距离应均等，其偏差不大于2mm；

3.天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板安装后，必须平整，平面度偏差不大于2mm；

4.升气管应垂直于塔板，其顶面应在同一水平面上，其偏差不超过±1mm；

5.升气管与塔板胀接后，须保证严密性，不漏水；

6.塔板上各泡帽的齿缝上缘应在同一水平面上，其偏差不超过±1.5mm；

7.加工零件表面粗糙度为12.5。

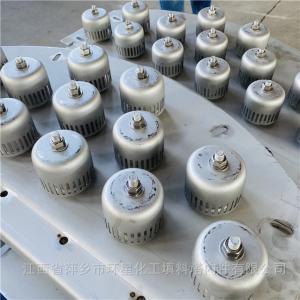

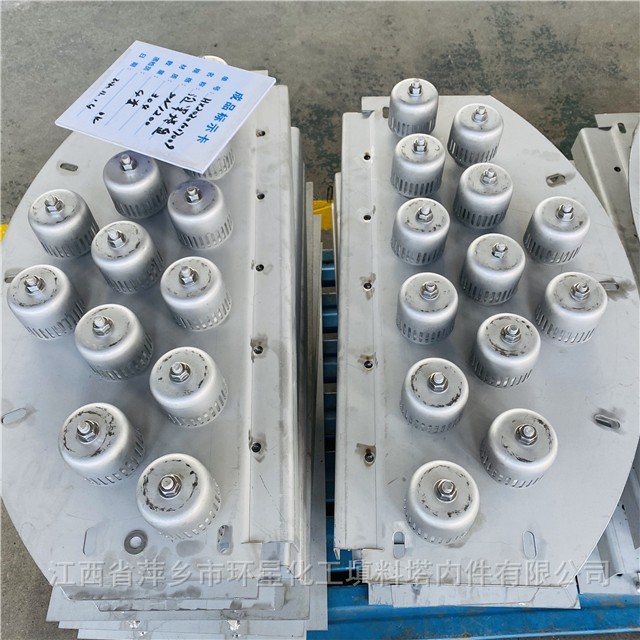

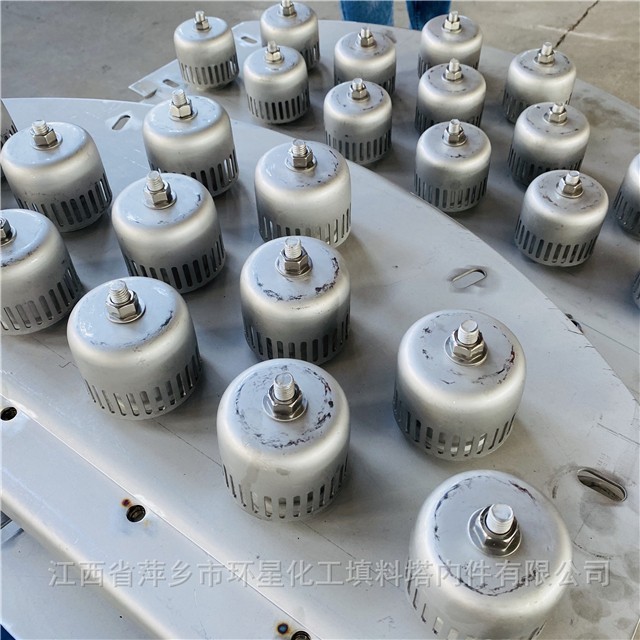

产品细节多角度拍摄：

四、应用：

天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板适用于反应精馏，某些有机产品分离；苯─甲分离；硝基氯苯分离；乙烯氧化吸收。

五、泡罩塔盘规格：直径：￠300-￠4000

泡罩塔盘板型：泡罩板、条型泡罩板、S型泡罩板、扁平泡罩板

泡罩塔盘流型：单流型、双流型、U型流型、阶梯型

江西省萍乡市环星化工填料塔内件有限公司专业生产各种材质/ 各种型号填料（规整波纹填料及散堆填料）/塔内件（天津精馏吸收塔金属泡罩塔盘316L材质不锈钢DN150圆形泡罩塔板）/塔设备，是一家集科研、开发、设计、制造、销售、安装服务、开车为一体的专业制造厂家。 化工工艺中的精馏设计案例：

(一)带固体颗粒的精馏工艺研究

在石油化工的生产过程中，常常有一些含有固体颗粒精馏分离的体系。例如：

1.催化裂化流化床反应气体---分离与精馏；

2.有机硅合成的流化床反应气体---分离与精馏；

3.其它带固体颗粒、灰分的精馏过程---针状焦原料需要分离体系中的灰分等固体颗粒。

这些气体中夹带的固体颗粒粒径非常小，一般经过三级或四级旋风分离器分离后的产物。
