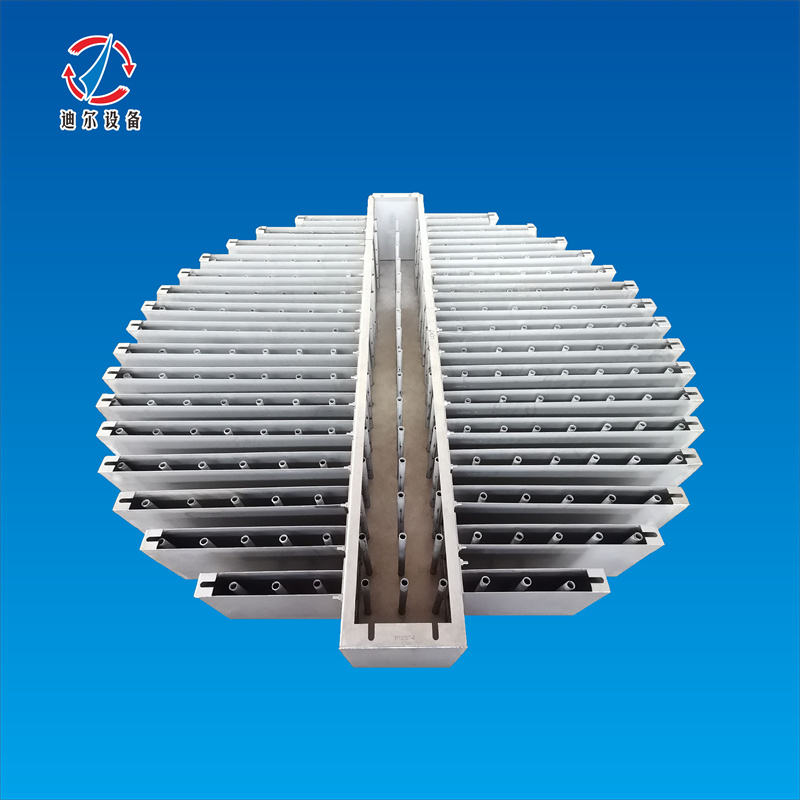

江西省萍乡市迪尔化工填料有限公司具有20年设计、制造及安装各种材质各种形式分布器经验。今天迪尔小编为您介绍一款线带垂直布液板的二级槽式液体分布器。

对于填料塔，液体分布器型式的选择是至关重要的，否则填料的高性能就不能得以充分发挥，不良的液体分布可使填料的性能下降50～70%。尤其对规整填料等低压降填料，液体分布不均匀的负面效应更大。在我们的设计中，带垂直布液板的二级槽式液体分布器就是针对上述特点设计选用的。

带垂直布液板的二级槽式液体分布器的结构特点为：塔内空间占用低，液体分布均匀，便于安装，现场焊接工作量较小，且不存在漏液隐患。在槽式液体分布器的支槽侧面开孔，使分布器的抗堵能力增强；在本设计中，全部填料段顶端的液体分布器均采用线分布型悬挂式一、二级抗堵塞槽式液体分布器，该分布器的特点是在不影响气体通道的情况下，采用合适的分布槽宽度，有效降低气体通过阻力，满足深拔要求。

在传统的结构上，又增加了全连通一级槽是液体能够真正均匀的分布到各个分布二级槽中，而导流板的加设使液体分布更为均匀。试验研究表明加设导流板的槽式液体分布器可以保证在液位只有40mm高时，单孔液体能被均匀分布。并且，在增大操作弹性及安装调节分布槽平面水平度方面采取了相应的解决措施。终级槽的全连通结构使分布器的抗波动能力增强。初级分布槽接受进料分布管的液体并对终级槽进行初始液体分布。

带垂直布液板的二级槽式液体分布器的特点在于：

（1）采用了新型布液板，提高了液体线分布的均匀度，尤其是低负荷下的均匀度；

（2）高弹性，操作弹性＞3；

（3）改进了预分布管的设计，提高了预分布的均匀性。

（4）增加了抗堵性能要求。
