板式塔塔盘板技术分享：关于浮阀塔盘塔板（F1浮阀条形浮阀等）脱落原因

板式塔塔盘板技术分享：关于浮阀塔盘塔板（F1浮阀条形浮阀等）脱落原因

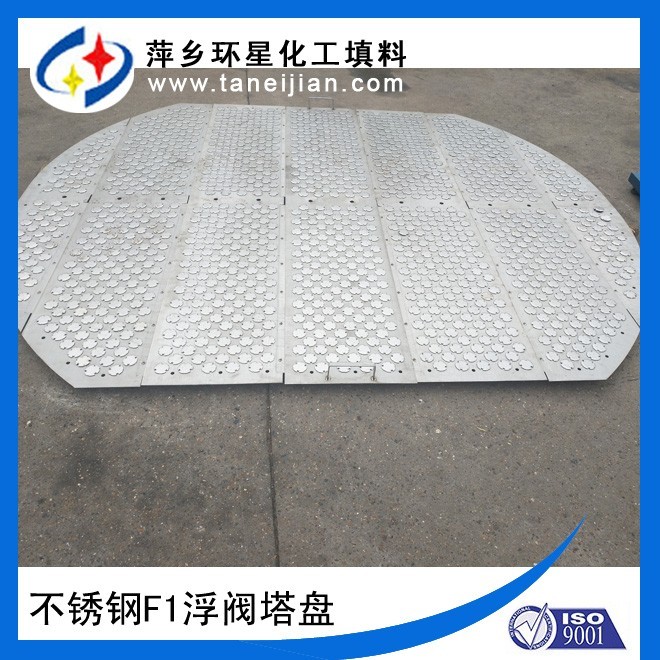

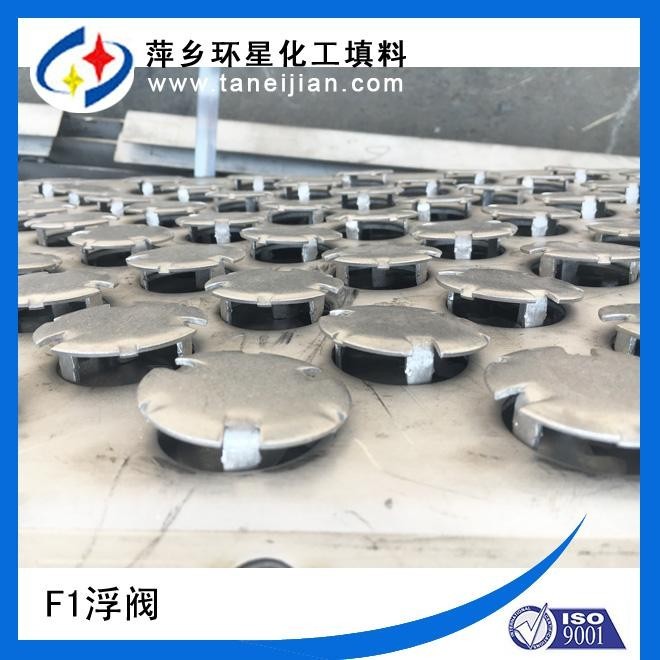

今天（江西省萍乡市环星化工填料塔内件有限公司）带大家了解下关于浮阀塔盘的一些相关知识，我们都知道浮阀塔盘因为是受气流影响会上下浮动，因此浮阀塔盘脱落是我们经常面临的一个问题。我今天就来看看浮阀塔盘脱落的原因。

1、案例分析

1.1、T-1101塔基本情况

T-1101塔是第一汽提塔，该塔直径￠2400mm*12mm、塔高20.102mm，塔盘数为14层、每层有12块塔板，塔板型式为双溢流。

该塔的主要作用是将第一萃取蒸馏塔（T-1101B）塔底溶剂中溶解的全部烃类（丁二烯和炔烃），在T-1101塔从溶剂中汽提出来，汽提出来的烃类从塔顶排出经过C-1101送至第二萃取蒸馏塔（T-1201），塔底贫溶剂进入循环溶剂系统，循环使用。

1.2进T-1101塔检查情况如下：

通道板1―10层脱落，第四层塔盘移位一块。

针对塔内的检查情况，经过专业技术论证、制定了检修方案：将第一层、第二层所有塔盘板及其它24块通道板连接用的S型卡子改为K型卡子；对第三层至14层塔盘上松动、变形的S型卡子全部改为K型卡子固定；补全脱落的浮阀、连接件。

2、T-1101浮阀塔盘脱落原因分析

　我们根据塔盘脱落情况，分析原因如下：

2.1、C-1101机组开停机过程使T-1101塔操作压力波动，导致塔板的卡子、连接件受力冲击变形、松动而脱落。

2.2、卡子设计及安装不合理

T-1101每块塔板由6个卡子及8个连接件固定。

1）卡子强度不足

T-1101塔塔盘固定的S型卡子标准为JB31166-82（厚度为1.5mm）冲压成型。　　

S型卡子：可用于不同支撑圈厚度的位置，适用范围广；缺点强度低、固定时易压偏、不适合存在压力波动较大的环境。

K型卡子（JB/T1119-1999）：强度好、易于固定，适用范围窄（翘板高度固定不能用在支撑圈厚度不同的位置）。卡板厚度3mm保证强度，螺栓底部螺母与卡板焊接避免螺栓转动使螺帽松动脱落。

2）塔盘板与通道板间固定型式不合理

综合上面的种种情况及原因分析，我们可以得出关于塔盘脱落的结论。我公司（江西省萍乡市环星化工填料塔内件有限公司）生产各种浮阀塔盘，例如：F1浮阀塔盘、条形浮阀塔盘、固阀塔盘等。还有其他各种塔内件、塔填料等产品，包含研发、设计、生产、销售为一体的模式，若您需要了解更详细的产品信息或者有任何疑问，欢迎来电来函咨询。
