型号LQPZ拱形填料支承板 DN1700喷射状驼峰式填料支撑

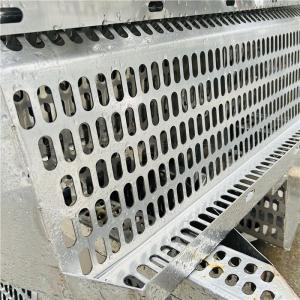

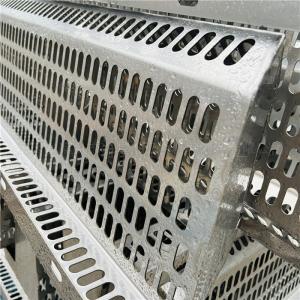

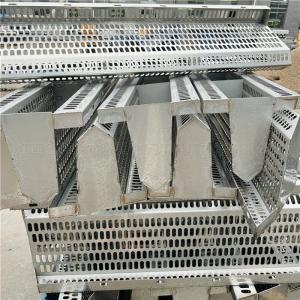

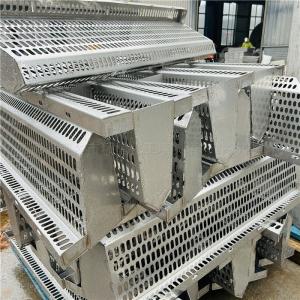

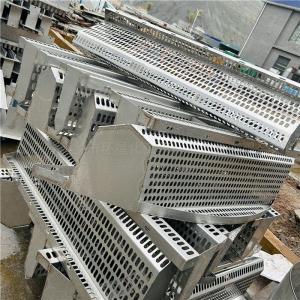

填料格栅大小主要是由塔径、塔体椭圆度、墳料直径、埴料层高度、栅板加工制造及安装拆卸。我公司除了做常规的填料支撑格栅外，也可按客户要求做异型的填料支撑格栅，今天小编给大家分享的就是江苏某设备厂家在我公司定制的8套格棚分布板,材质316L,直径DN1600M,该支撑格栅结构更加复杂，型号LQPZ拱形填料支承板 DN1700喷射状驼峰式填料支撑结构难度也更大，但格栅强度也更高高些。产品图片如下:

型号LQPZ拱形填料支承板 DN1700喷射状驼峰式填料支撑安装方式：
a、 填料支撑格棚及压框安装前，先在塔外把填料支撑格栅及压框分别进行拼盘，确认分块的数量没有问题。
b、 把填料支撑格栅一块一块的吊入塔内安装，有序的把填料支撑格栅的分:块放置在支撑圈与支撑梁上铺好。
c、 填料支撑格栅铺好后，再把填料有序的吊入塔内，放置在格栅上面。填料装完后，最上层的填料应整平，再把填料压框有序的吊入塔内，铺在填料上面，整层填料弄好及填料压框铺完后，块与块之间应用螺丝连接成

性能优点：
（1）型号LQPZ拱形填料支承板 DN1700喷射状驼峰式填料支撑刚性好，允许载荷大，能可靠地承受施加于其上的各种压力。
（2）具有优良的流体力学性能。
（3）填料颗粒或或碎片不易堵塞孔口，对于小于DN25的填料可在支承板上先整砌一层300mm高的大填料，再堆放小填料。
