NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料

填料塔的结构及其工作原理
填料塔的作用是起到吸收作用，是化工、石油化工和炼油生产中最重要的设备之-一。填料塔是以塔内的填料作为气液两相间接触构件的传质设备。填料塔的塔身是一直立式圆筒，底部装有填料支承板，填料以乱堆或整砌的方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。液体从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置(小直径塔一-般不设气体分布装置)分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料塔属于连续接触式气液传质设备，两相组成沿塔高连续变化，在正常操作状态下，气相为连续相，液相为分散相。当液体沿填料层向下流动时，有逐渐向塔壁集中的趋势，使得塔壁附近的液流里逐渐增大，这种现象称为壁流。

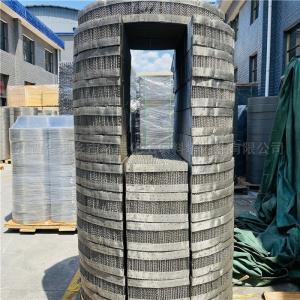

产品图片：

壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，当填料层较高时，需要进行分段，中间设置再分布装置。液体再分布装置包括液体收集器和液体再分布器两部分，上层填料流下的液体经液体收集器收集后，送到液体再分布器，经重新分布后喷淋到下层填料上。填料塔具有生产能力大，分离效率高，压降小，持液里小，操作弹性大等优点。NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料塔也有一些不足之处，如填料造价高;当液体负荷较小时不能有效地润湿填料表面，使传质效率降低;不能直接用于有悬浮物或容易聚合的物料;对侧线进料和出料等复杂精馏不太适合等。

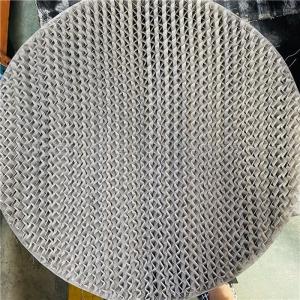

产品图片：

NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料是填料塔中的传质元件，它可以有不同的分类。填料的类型有两大类:拉西环矩鞍填料:鲍尔环;鲍尔环是在拉西环的壁面上开一层或两层长方形小窗。波绞填料有丝网形和孔板形两大类。对填料的基本要求有:传质效率高，要求填料能提供大的气液接触面。即要求具有大的比表面积，并要求填料表面易于被液体润湿。只有润湿的表面才是气液接触表面。生产能力大，气体压力降小。因此要求填料层的空隙率大。不移引起偏流和沟流。经久耐用具有良好的耐腐蚀性，较高的机械强度和必要的耐热性。取材容易，价格便宜。

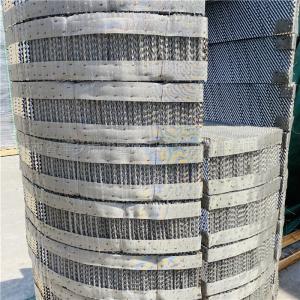

产品近拍细节图片：

NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料的优点是结构紧凑，阻力小，传质效率高，处理能力大，比表面积大( 常用的有125、150、250、350、500、700等几种)。波绞填料的缺点是不适于处理粘度大、易聚合或有悬浮物的物料，且装卸、清理困难，造价高。不锈钢丝网波绞填料是目前 各国应用比较广泛的高效填料，具有耐热、空隙大、通量大、阻力小、分离效率高等特点。特别适用于真空精馏塔，处理热敏性、易分解、易聚合、易结碳的物料。从而广泛应用于石油化工、化肥、环保等行业的填料塔中作填料。

NMP精馏塔CY700金属规整填料 700Y型不锈钢S30408丝网波纹填料主要优点是:
1.理论板数高，通量大，压力降低:
2.低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限:
3.操作弹性大:
4.放大效应不明易:
5.能够满足精密、大型、高真空精馏装置的要特别提醒，不锈钢丝网波纹填料的填料盘的直径需略小于填料塔的内径2m左右，方便在塔内安装。填料装填入塔时，上下两盘填料的网片方向成90，填料在塔内构成均匀的几何图形排列，规定了气液流路。

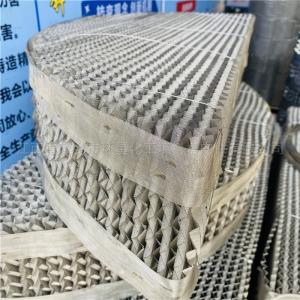

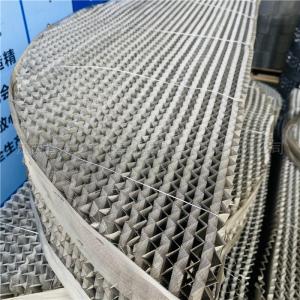

产品实物图片：
