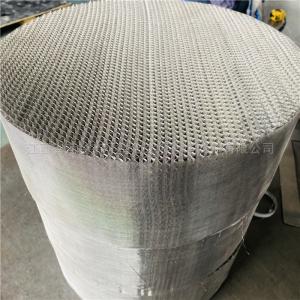

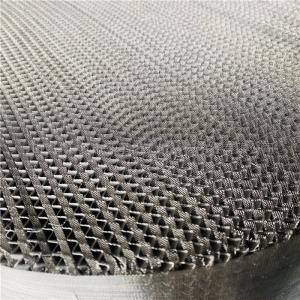

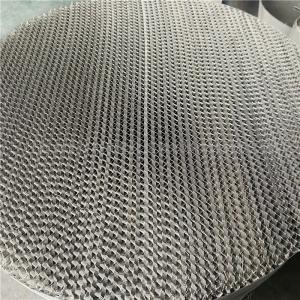

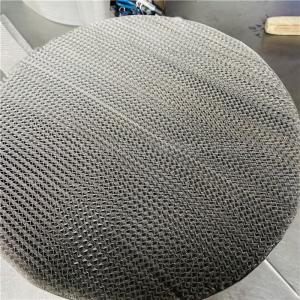

脱水塔高效丝网波纹填料 精馏段1000型不锈钢丝网规整填料

规整填料是用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料，在精馏、吸收、萃取等单元操作中广泛应用，属于传质设备，塔内件中一个零件，型式分为丝网式和板式的，型号有125、250、350、500、700型的，材质大都金属合金材料，脱水塔高效丝网波纹填料 精馏段1000型不锈钢丝网规整填料产品规格均可定制！填料生产方式主要是根据圆盘的高度，钢带的长度以及冲压(滚动)波的模具而不同，首先对钢带进行冲压、压花、轧制等加工，然后将钢带组装成型，对于大直径塔（直径大于1.5m），在安装时不会将其装配到整个磁盘中，需要进行组装，将填充盘划分成若干块，根据波峰的高度计算每个块的个数，并根据周长的圆弧计算每个块的长度。

脱水塔 脱水塔塔径为Φ1800/Φ2000mm，共 3 段填料层，其填料和内件结构设计方案见附图。脱水塔精馏段Φ1800mm， 1 段高效丝网波纹填料Ⅱ，床层高度为 5000mm，填料。在丝网波纹填料顶部，放 200mm500Y 孔板波纹填料作液体分布；在每层填料底部，放200mm500Y 孔板波纹填料作支撑，防止底部丝网填料被支撑压变形。脱水塔提馏段Φ2000mm，上部 1 段脱水塔高效丝网波纹填料 精馏段1000型不锈钢丝网规整填料，床层高度为 5000mm。在丝网波纹填料顶部，放 200mm 500Y 孔板波纹填料作液体分布；在每层填料底部，放200mm500Y 孔板波纹填料作支撑，防止底部丝网填料被支撑压变形。脱水塔提馏段Φ2000mm，下部 1 段高效丝网波纹填料Ⅰ，床层高度为5000mm。

在丝网波纹填料顶部，放 200mm 250Y 孔板波纹填料作液体分布；在每层填料底部，放 200mm250Y 孔板波纹填料作支撑，防止底部丝网填料被支撑压变形。为确保邻位塔每段填料的效率，我们采取了以下措施：
提纯塔
提纯塔塔径为Φ2000mm，共 4 段填料层，其填料和内件结构设计方案见附图。最上 1 段脱水塔高效丝网波纹填料 精馏段1000型不锈钢丝网规整填料，床层高度为 4200mm。在丝网波纹填料顶部，放 200mm250Y 孔板波纹填料作液体分布；在每层填料底部，放 200mm 250Y 孔板波纹填料作支撑，防止底部丝网填料被支撑压变形。其余 3 段高效丝网波纹填料Ⅱ，每段床层高度为 4800mm。在丝网波纹填料顶部，放200mm 500Y 孔板波纹填料作液体分布；在每层填料底部，放 200mm 500Y 孔板波纹填料作支撑，防止底部丝网填料被支撑压变形。

为确保邻位塔每段脱水塔高效丝网波纹填料 精馏段1000型不锈钢丝网规整填料的效率，我们采取了以下措施：
1）在每段填料上部使用线分布型两级悬槽式液体分布器，以均匀分布液体。对于小直径填料，分布器放置在填料压圈上。对于大直径填料塔，由于重力和挠度，无法保证分布器水平。在大塔中我们采用梁作为支撑和悬挂分布器，梁采用预变形技术，以保证分布器水平偏差小于 2mm。 2）在每段填料床层内部的填料与塔内壁之间设置高效防壁流圈，消除壁流； 3）在每段填料床层下部使用栅梁式支撑装置，以使汽液对流流动。 4）在两段填料层之间采用斜板式液体收集器，对液体进行收集混合，消除壁流和径向混合不均。
