萃取塔全自动模具Ⅲ型Φ16扁环 不锈钢带齿新型扁环填料

萃取塔（英文名称extraction column）又名抽提塔，一种化学工业、石油炼制、环境保护等工业部门常用的液-液质量传递设备。液-液萃取是质量传递的一种方式，将混合物溶液中某一种或几种化合物组分，用另外一种液体（称作溶剂，与混合物溶液的溶剂互不相溶）将其提取出来，使其得到分离、富集、提纯。这种过程称作萃取、抽提、液-液萃取，溶剂萃取过程。萃取塔全自动模具Ⅲ型Φ16扁环 不锈钢带齿新型扁环填料所采用的设备叫做萃取器，有一次和多次萃取，有间隙和连续萃取过程之分，连续多次萃取采用的萃取器是一种塔式设备，称为萃取塔。其内部结构是利用重力或机械作用使一种液体破碎成液滴，分散在另一连续液体中，进行液-液萃取。

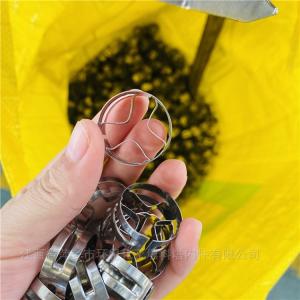

产品实物图片：

一、不锈钢QH-1扁环填料性能说明：
我公司生产的DN25/DN38/DN50/DN76不锈钢QH-1扁环填料全部使用全自动一次成型模具，做出来的产品无毛刺、无变型。不锈钢QH-1扁环填料材质包括304、304L、321、316、316L、2205双向不锈钢等.不锈钢扁环包括QH-1型、QH-2型（又称梅花扁环，即内弯弧形筋片扁环填料）和QH-3型。
QH-1金属扁环填料的结构特点是高径比为0.2－0.4，取消了阶梯环的翻边，采用内弯孤筋，提高填料强度，在乱堆时能有序排列，流道结构合理，圧降低，在处理能力和传质性能上均有较大改善。
生产车间实拍图片：

二、不锈钢QH-1扁环填料的应用：
萃取塔全自动模具Ⅲ型Φ16扁环 不锈钢带齿新型扁环填料应用于润滑油精制、液化气（LPG）脱H2SR的液液抽提塔、润滑油糠醛精制转盘、二甲亚枫重芳烃反抽提塔等装置中使用后可提高生产能力。达到节收增产的效果，在多项石化设备改造中发挥重要作用；QH-2型可广泛用于石油化工中的常压、加压精馏，化学工业中的吸收和洗涤，以及润滑油糠醛精制；QH-3型应用：广泛应用于化工、石油、轻工、医药和环保等领域的精馏、吸收、萃取等传质和分离过程。尤其适用于常压和加压操作。氮肥厂气体净化过程、高汽液比吸收过程、润滑（QH-2型）、液化气（LPG）脱H2S的液液抽提塔、二甲亚枫重芳烃反抽提塔等装置中使用后可提高生产能力，达到节收增产的效果，在多项石化设备改造中发挥重要作用。

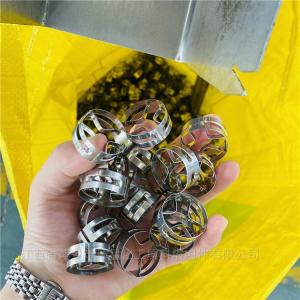

产品高清大图：

萃取塔全自动模具Ⅲ型Φ16扁环 不锈钢带齿新型扁环填料的使用优点：对称均匀的内弯弧形筋片能促进液滴群的分散-聚会-再分散的循环过程，有效降低填料层内轴向返混，从而提高液液两相间传质性能。这种填料用于低界面张力体系的液液萃取时，性能明显优于Pall环，要提高传质效率20%以上。用于中等界面张力体系的液液萃取时，此填料的性能也明显优于Pall填料。扁环填料尤其适合于液液萃取过程，也适用于气液传质过程。
萃取塔全自动模具Ⅲ型Φ16扁环 不锈钢带齿新型扁环填料用于液-液萃取过程的设备，其作用是尽快使化合物在两种溶剂间的溶解度之比达到K值。采用的方式是利用两种溶液重度的不同，或者外加能量，如搅拌、脉冲、振动等。将一种液体破碎成液滴，分散在连续的液体中，以提高质量传递效率，连续多次萃取过程都采用塔式萃取设备，即萃取塔。有以下不同结构和类型：如填料萃取塔、筛板萃取塔、转盘萃取塔、振动筛板塔、多级离心萃取塔等。
