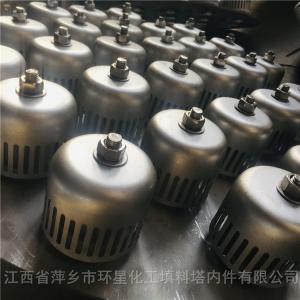

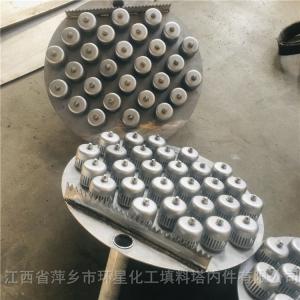

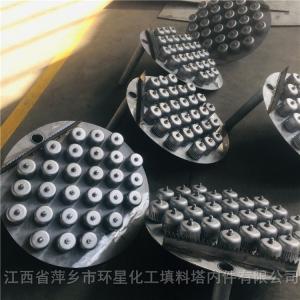

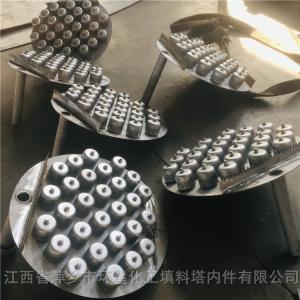

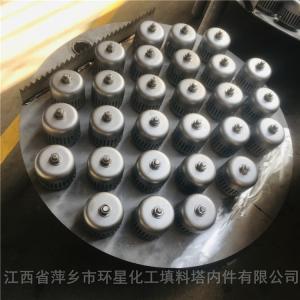

DN100圆形泡罩塔盘包括降液板受液盘 金属304材质异形泡罩

      垂直筛板塔盘是实用新型涉及一种径向侧导喷射塔板，包括在塔壳内固装的水平塔板和降液板，降液板与水平塔板之间构成降液管；水平塔板上开有矩形升气孔，水平塔板上与升气孔的对应位置上通过支脚安装有下口横截面形状与所述矩形升气孔形状对应的喷射罩；喷射罩与水平塔板之间留有底隙；喷射罩的底部敞开，在喷射罩与液流方向平行的两块喷射板上开有喷射孔、而在其与液流输出方向垂直的一块挡板上也开有喷射孔；挡板的上部焊有分离板，挡板与喷射板的底面平齐，而在上端面之间有可构成气液通道的高度差。本实用新型能进一步提高塔板的处理能力和传质效率，防止液体返混，减小液面梯度，降低阻力，并具有结构简单，成本低，便于工业化实施等特点。

        山西某焦化厂脱苯塔采用的是泡罩塔。共30层DN100圆形泡罩塔盘包括降液板受液盘 金属304材质异形泡罩，*5层进料。泡罩为长条型泡罩，塔径3600mm。自焦炉生产规模扩大后，煤气发生量也随之增加，导致粗苯生产能力无法满足工艺要求，对此，我厂对其系统的部分设备进行了改造，将脱苯塔由原泡罩塔盘改为垂直筛板塔盘，生产能力得到提高。

实际塔盘安装应满足下列要求：

1.塔盘板两端支撑板间距允许偏差为±3mm；

2.塔盘板长度、宽度尺寸允许偏差如下表所示：

3.DN100圆形泡罩塔盘包括降液板受液盘 金属304材质异形泡罩局部不平度在300mm长度内不得超过2mm,塔盘板在整个板面内的弯曲度如下表所示：

5.塔盘板安装时，先临时固定，待各部位尺寸与间隙调整符合要求后，再用卡子、螺栓紧固。

6.每组装一层塔盘板，即用水平仪校准水平度，水平度合格后，拆除通道板放在塔板上。

7.将水平仪的刻度尺下端放在塔盘板各测点上，其玻璃管液面计数的差值即为水平度偏差值；

8.塔盘板安装后，塔盘面上水平度允许偏差如下表所示：

b.液流方向上的塔盘面倾斜时，宜避免负偏差（入口端低于出口端为负偏差）。

9.安装在塔盘板上的卡子、螺栓的规格、位置、紧固度应符合图样规定。

10. 内件安装完成以后，对设备内部进行清理，不得将工具留在设备内，保证设备内部没有铁锈、泥沙、木块、边角料、焊条头等杂物。

11.塔内件安装合格后，应立即填写“塔填充检查记录”。

12.封闭时应通知仪化有关部门的共检人员共同检查，确认合格后，方可封闭，并填写“设备清理、检查、封闭记录”。
