新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器的安装方法

MDEA再生塔

1、新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器图纸见附件二： BPR20-0026-00《206T202 MDEA 再生塔 装配图》；

2、设备工艺流程描述：MDEA贫液（～0.6MPa.G、～95℃）从顶部进入吸收塔，在再生塔的低压和高温下，CO2、H2S从溶液中解吸出来，从塔顶出再生塔，经水冷后进行气液分离过滤。酸性气从分离过滤器顶部出来，送去下单元；凝液从分离过滤器底部出来经塔顶回流泵送至再生塔回流。在高温（～120℃）下彻底再生的MDEA溶液从再生塔底出来，经再沸器蒸发出部分气体后返回再生塔，其余高温贫液进入塔釜缓冲。

3、负荷范围：50~110%

4、允许压降： 15kPa

1、产品说明：

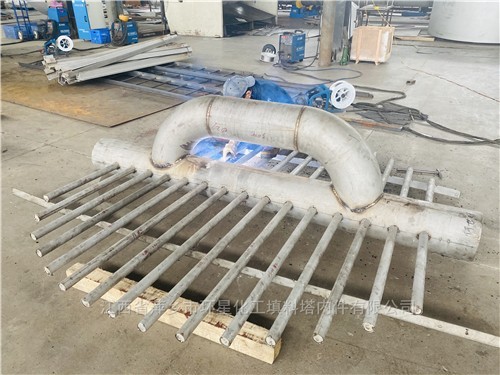

       新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器材质有碳钢、不锈钢304、321、316、316L等。产品是由进液口液位管、液体分配管、布液管组成封闭式液体分布器。进液口呈漏斗形，内置由金属丝网制成的过滤器，以防止固体杂质进入液体分布器。液位管、液体分配管可用圆管或方形管制成。布液管用圆管制成，底部打孔以将液体分布到填料上端。这种分布器*的优点是塔受风载荷摇动时液体不会溅出，同时液位管中的液位较高（一般不得低于50mm），故安装水平度误差不会对小孔流出液体有较大影响，因而可以达到较高的分布质量。由于分布点密度具有方向性（即布液孔底部小孔孔距可以很小，而布液管之间距离又不能太小），所以特别适合与板纹规整填料配套使用。这种分布器多用于中等以下液体负荷及无污染物进入的填料塔中，多用作塔顶回流液体分布器，在负压蒸馏及丝网波纹填料塔中，由于液体负荷小经常得到应用。

2、产品安装方法：

          排管式液体管式分布器*安装呢?今天小编就带给大家科普下新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器的安装方法：

        由于新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器与规整填料塔配套使用，故将其置于规整填料的床层固定栅板上用压板或卡子固定。由于分布器上小孔非几何均匀分布，故分布器布液管、床层固定栅板及其下面头盘填料的波纹片相对位置需要安排合理。即固定栅板用压紧每一片填料片，使其不能松动并使布液管合理分布液体。在设计时必须同时考虑。一般情况下，布液管与填料片垂直安装，但有时旋转45度更为合理。布液管距填料上端的尺寸，视具体情况而定，一般为50mm左右。

      新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器一般用于较大直径的塔，因均采用螺纹和法兰连接，故较易通过入孔拆装。主要用于压力下加液和小液量不小于40%*值的场合。其大液量通常不超过一定值。针对多孔排管式分布器的操作弹性，我公司也可以供应双排管式液体分布器。这种分布器在水平方形主管上，交错布置了上、下两层排管。当液体负荷小时，仅下排管参加工作。随着负荷增大，部分液体将溢流进入上排管，此时，上、下排管同时工作。双排管液体分布器的负荷范围比普通排管分布器可近似提高一倍。

       新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器的应用场合为如果分布器周围需要较大的气体流动自由截面（大于50%）、以防局部液泛发生时，可采用管式分布器。这种分布器由各种形状的开孔管制成，其结构简单、阻力较小和制造安装容易。产品分单管式液体分布器、蜘蛛网型管式分布器、集流管式分布器（也称枝管式分布器、多孔排管式分布器）、螺旋管式喷淋器。有重力式和压力式两种形式，但其液体流出方式均为孔流式。重力型管式液体分布器有排管式液体分布器和双层排管式液体分布器。

3、产品注意事项：

    一般数量多的的排管式液体分布器 316L/双相钢管式液体分布器我们可含安装，或者可以指导安装。但是少数量的话要求用户自己安装，下面小编为您讲解下排管式液体分布器 316L/双相钢管式液体分布器*安装？有哪些注意事项  ？

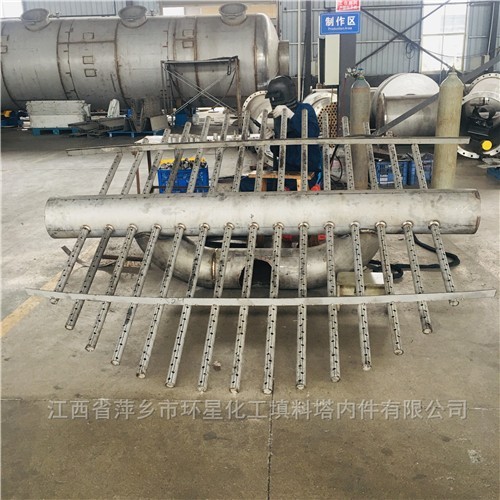

      新疆煤化工再生塔塔顶入口分布器排管式液体管式分布器分布效果好，它的结构类似于槽盘式气液分布器，升气管上端设有一挡液板，防止液体从升气管落下。对于全部液体出料的收集器不安排布液孔，对于部分出料的收集器仍需要安排布液孔。特点：与遮板式液体收集器相比较，其阻力较大，但气体分布的均匀性更好。多孔排管式分布器（简称管式液体分布器，也称集流管式液体分布器 耗式分布器）是由一根进液总管和数排连接在总管外侧的支管组成，总管和支管端部用盲板盲紧。各支管的下方开有两排或两排以上对称布置或交替布置具有一定喷淋角的小孔。根据尺寸该分布器可制成分段式（总管分成若干段，段间用舍法兰连接）。
