河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板

        2020年11月4日，河南某化工企业需要采购常压分馏塔不锈钢泡罩塔盘，要求的泡罩型号为标准型的：DN50DN80DN150，采用的是金属304材质泡罩塔板。原油分离减压装置主要包括三个工序：原油的脱盐、脱水；常压蒸馏；减压蒸馏。从油田送往炼油厂的原油往往含盐(主要是氧化物)带水（溶于油或呈乳化状态），可导致设备的腐蚀，在设备内壁结垢和影响成品油的组成，需在加工前脱除。常压蒸馏原理：精馏又称分馏，它是在精馏塔内同时进行的液体多次部分汽化和汽体多次部分冷凝的过程。原油之所以能够利用分馏的方法进行分离，其根本原因在于原油内部的各组分的沸点不同。在原油加工过程中，把原油加热到360～370℃左右进入常压分馏塔，在汽化段进行部分汽化，其中汽油、煤油、轻柴油、重柴油这些较低沸点的馏分优先汽化成为气体，而蜡油、渣油仍为液体。

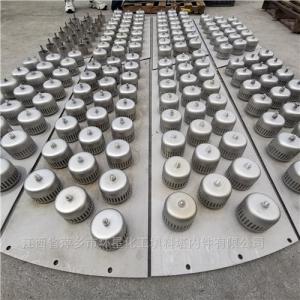

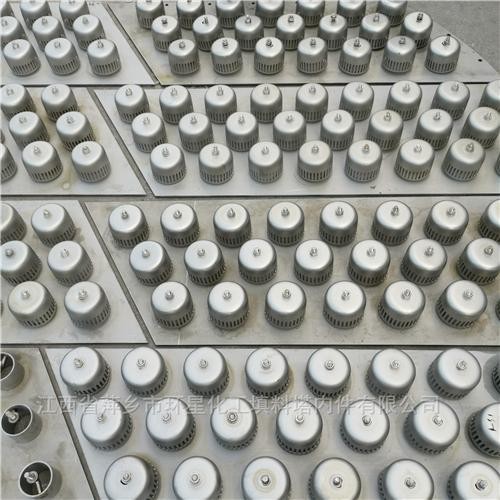

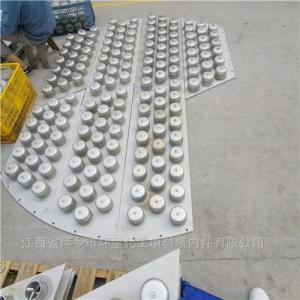

DN50DN80DN150金属304材质泡罩塔板产品图片实拍：

一、泡罩塔盘产品介绍

       河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板在工业上zui早（1813年）应用的一种塔板，通常用来使蒸气（或气体）与液体密切接触以促进其相互间的传质作用。塔内装有多层水平塔板，板上有若干个供蒸气（或气体）通过的短管，其上各覆盖底缘有齿缝或小槽的泡罩，并装有溢流管。短管装在塔内的，称内溢流式；也有装在塔外的，称外溢流式。泡罩塔广泛用于精馏和气体吸收。

二、河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板的结构

1.塔泡罩塔板主要结构部分为泡罩、溢流堰、降液管等，如图所示。

2.泡罩塔板面积可分为4个部分：布置泡罩面积(有效面积)、降液管面积、液体分布面积、无用面积(塔壁边缘)，如图所示。

3.操作时，液体由塔的上部连续进入，经溢流管逐板下降，并在各板上积存液层，形成液封；蒸汽（或气体）则由塔底进入，经由泡罩底缘上的齿缝或小槽分散成小气泡，与液体充分接触，并穿过液层而达到液面，然后升入上一层塔板。

三、泡罩塔的特点

优点：

1.不易发生漏液现象；

2.有较好的操作弹性，便于操作；

3.有恒定的、较高的板效率；

4.塔板不易堵塞；

5.物料的适应性强；

6.泡罩塔具有较高的生产能力，适于大型生产。

缺点：

      河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板的弱点是结构复杂，造价高，气体通过每层塔板的压降大，塔盘的安装和检修也不方便等。由于泡罩塔的这些弱点，使之在与当今多种优良塔板型式的比较中处于劣势，所以现在泡罩塔的应用已较少了。

四、泡罩塔的安装

       河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板的液体溢流方式和降液管的设置与一般塔板无异，鼓泡元件主要由升气管及泡罩构成。泡罩安装在升气管的上方，分圆形泡罩和条形泡罩两种。只要能保证安装水平度，保证泡罩底缘有足够的清液浸没深度，开与不开齿缝 都能保证气体鼓泡的均匀性。泡罩的下部裙边可为光边， 也可开设齿缝。

      泡罩在塔板上的排列可为正三角形，也可为等腰三角形。泡罩之间的间隙为25~75mm，，泡罩塔板的安装区和无效区要比筛板占的比例大些。河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板由于升气管的结构，使泡罩塔板成为*的一种无泄漏的塔板。为了在检修时能放空塔板上的液体，在塔板上要专门开设排液孔，也称泪孔。排液孔一般设在靠近出口堰的附近，根据物系的淸洁程度，孔径可选为3~8mm加密封垫片，并做充水试漏及鼓泡试验。

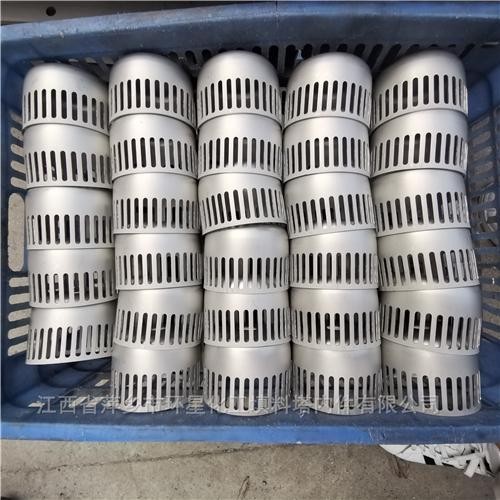

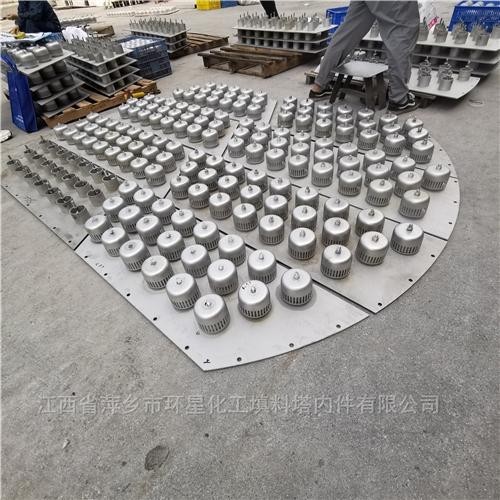

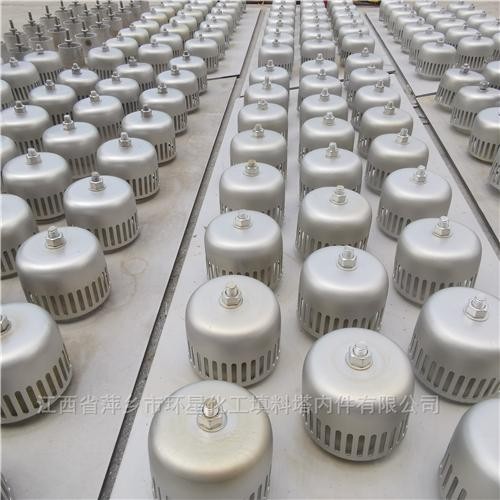

河南常压分馏塔不锈钢泡罩塔盘生产现场拍摄产品图片：

      河南常压分馏塔不锈钢泡罩塔盘DN50DN80DN150金属304材质泡罩塔板，常减压装置是常压蒸馏和减压蒸馏两个装置的总称，因为两个装置通常在一起，故称为常减压装置。常压蒸馏和减压蒸馏都属物理过程，经脱盐、脱水的混合原料油加热后在蒸馏塔里，根据其沸点的不同，从塔顶到塔底分成沸点不同的油品，即为馏分，这些馏分油有的经调和、加添加剂后以产品形式出厂，绝大多是作为二次加工装置的原料，因此，常减压蒸馏又称为原油的一次加工。
