脱硫塔不锈钢316L管式分布器DN2200排管式液体分布器

        脱硫塔是对工业废气进行脱硫处理的塔式设备。脱硫塔最初以花岗岩砌筑的应用的最为广泛，其利用水膜脱硫除尘原理，又名花岗岩水膜脱硫除尘器，或名麻石水膜脱硫除尘器。脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器优点是易维护，且可通过配制不同的除尘剂，同时达到除尘和脱硫（脱氮）的效果。随着玻璃钢技术的发展，脱硫塔逐渐改为用玻璃钢制造。相比花岗岩脱硫塔，玻璃钢脱硫塔成本低、加工容易、不锈不烂、重量轻，因此成为今后脱硫塔的发展趋势。另外316L不锈钢具有耐腐蚀、耐高温、耐磨损三大优势，也是脱硫塔发展重要趋势之一。经过多年的改进，已发展成文丘里型、旋流板型、旋流柱型、浮球型、筛板型、气动乳化型等各种类型的脱硫塔，设备技术日趋成熟，各有优点和不足，企业可依自身需要选用不同类型。

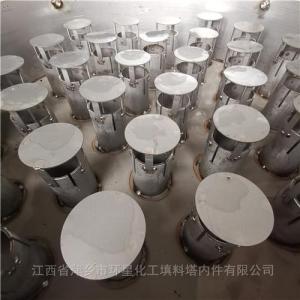

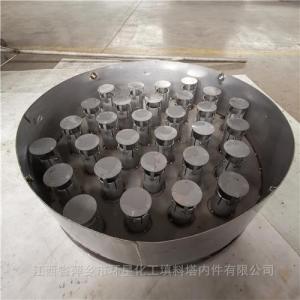

脱硫塔DN2200排管式液体分布器产品图片实物拍摄：

一、产品介绍

       管式分布器即管式液体分布器，有重力式和压力式两种形式，但其液体流出方式均为孔流式。重力型管式液体分布器有排管式液体分布器和双层排管式液体分布器。脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器是由进液口液位管、液体分配管、布液管组成封闭式液体分布器。进液口呈漏斗形，内置由金属丝网制成的过滤器，以防止固体杂质进入液体分布器。液位管、液体分配管可用圆管或方形管制成。布液管用圆管制成，底部打孔以将液体分布到填料上端。

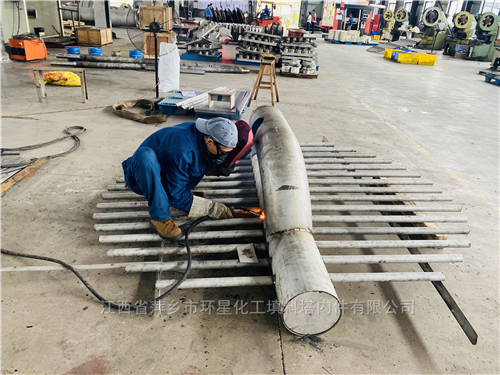

不锈钢316L管式分布器车间生产现场图片：

        这种脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器的优点是塔受风载荷摇动时液体不会溅出，同时液位管中的液位较高（一般不得低于50mm），故安装水平度误差不会对小孔流出液体有较大影响，因而可以达到较高的分布质量。由于分布点密度具有方向性（即布液孔底部小孔孔距可以很小，而布液管之间距离又不能太小），所以特别适合与板纹规整填料配套使用。这种分布器多用于中等以下液体负荷及无污染物进入的填料塔中，多用作塔顶回流液体分布器，在负压蒸馏及丝网波纹填料塔中，由于液体负荷小经常得到应用。

        脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器是由于填料塔的操作弹性取决于液体分布器的操作弹性，所以有时要法度液体分布器具有较大的操作弹性。因为分布的液体数量与液位管高度的平方根成正比，故依靠液位管高度的变化不能大范围地改变操作弹性。因而将排管式液体分布器设计成双层，它的特点是液体分配管为双层，每层都有一排布液管，液位管为套筒式，内管与下层液体分配管及下层布液管相通，而外管与上层分配管及上层布液管相通。

脱硫塔DN2200排管式液体分布器生产现场实拍图片：

        当液体进入脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器内液位管时， 下层布液管则有液体自分布孔流出，随着内液位管液面的上升，下层布液管流出的液体逐渐增加，当液位上升到高出内液位管上沿时，多余的液体流向外液位管，这时上层布液孔开始有液体流出，若液体流量继续增加，则外液位管液位增加，上层布液孔会有更多的液体流出，因而达到了喷淋密度加大的目的。这种双层排管式液体分布器的操作弹性可达1：8.为了避开不稳定点，可以调节液量使其超过不稳定点，或可少许减少液量，使内液位管液位降低，维持稳定操作。

        脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器是靠泵的压头或高液位通过管道与分布器连接，将液体直接送到填料上。根据管的安排方式有排管式和环管式两种。这种分布器常用于填料萃取塔中，吸收塔及冷却塔也可使用。但精馏塔一般不使用这种分布器。其优点是结构简单，易于安装。占用空间小，适用于带有压力（35-135KPa）的液体进料，其操作弹性为1：3.因为过高的液量可造成雾沫夹带，而过低的液量分布不均匀。一般情况下，喷淋密度不大于10m3(m2.h)。

       脱硫塔的烟气脱硫的大型脱硫装置称为脱硫塔，而用于燃煤工业锅炉和窑炉烟气脱硫的小型脱硫除尘装置多称为脱硫除尘器。在脱硫塔和脱硫除尘器中，应含SO2的烟气，对烟气中的SO2进行化学吸收。为了强化吸收过程，提高脱硫效率，降低设备的投资和运行费用，脱硫塔和脱硫除尘器应满足以下的基本要求 [2] ：

（1）气液间有较大的接触面积和一定的接触时间；

（2）气液间扰动强烈，吸收阻力小，对SO2的吸收效率高；

（3）操作稳定，要有合适的操作弹性；

（4）气流通过时的压降要小；

（5）结构简单，制造及维修方便，造价低廉，使用寿命长；

（6）不结垢，不堵塞，耐磨损，耐腐蚀；

（7）能耗低，不产生二次污染。

脱硫塔液体分布器产品图片：

        脱硫塔DN2200排管式液体分布器不锈钢316L管式分布器的定位及安装：由于排管式分布器与规整填料塔配套使用，故将其置于规整填料的床层固定栅板上用压板或卡子固定。由于分布器上小孔非几何均匀分布，故分布器布液管、床层固定栅板及其下面一盘填料的波纹片相对位置需要安排合理。即固定栅板用压紧每一片填料片，使其不能松动并使布液管合理分布液体。在设计时必须同时考虑。一般情况下，布液管与填料片垂直安装，但有时旋转45度更为合理。布液管距填料上端的尺寸，视具体情况而定，一般为50mm左右。
