尾气洗涤塔分块式填料限位器支承装置支撑压栅板填料

       尾气洗涤塔分块式填料限位器也叫支撑压栅板填料支撑压栅填料限位结构包括塑料压栅填料和金属压栅填料，是一种新型的规整填料。其设计思想独特，结构新颖，从传质机理分析，该填料气液分布及接触合理，避免了传统散堆填料易产生的壁流、偏流现象，提高了传质效率，降低系统阻力，提高了生产能力，降低压缩机的电耗，在节能减排中起到了节能节电，减少造气污水排放量。

提供鉴定的技术文件较齐全、正确、制造工艺合理可行，能有效指导生产。经过对产品制造质量的现场检查，符合图纸和企业标准要求，产品合格，具备批量生产条件，同意通过技术鉴定。

        尾气洗涤塔分块式填料限位器也叫支撑压栅板填料支撑压栅填料限位结构是以板片作为主要传质构件，塑料板片垂直于塔器截面。这使得在操作过程中压栅填料能提供*的有效比表面积，气体上升和液体下降阻力大大降低。根据应用于半水煤气脱硫的生产测定结果，单塔阻力0.7∽2.5KPa,大大低于木格子填料，脱硫效率提高2个百分点以上。化工原材料和电力消耗下降，单塔生产能力提高10∽30%，尤其是对旧塔改造，可节省改造费用。

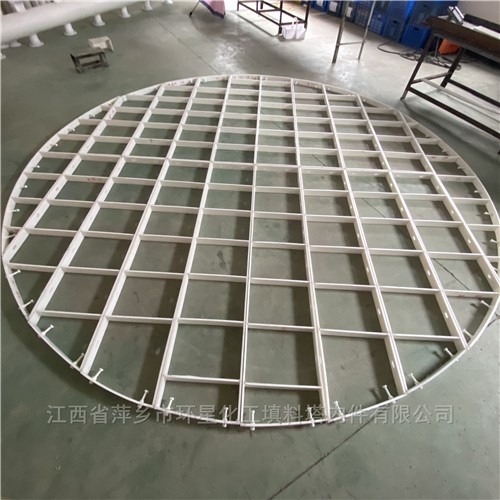

支承装置支撑压栅板填料 填料限位器结构车间生产现场产品图片：

今天萍乡环星化工填了塔内件有限公司小编就给大家分享关于的填料支撑及填料压板的安装制作方法：

a、 填料支撑压栅及压框安装前，先在塔外把填料支撑压栅及压框分别进行拼盘，确认分块的数量没有问题。（先将填料支撑压栅及压框注意分别堆放的两个地方，因为压栅是起支撑填料作用所以会更结实盘高更高，板厚更厚，间距更小，压框则相反。）

b、 把填料支撑压栅一块一块的吊入塔内安装，有序的把填料支撑压栅的分块放置在支撑圈与支撑梁上铺好。

c、 填料支撑压栅铺好后，再把填料有序的吊入塔内，放置在压栅上面。

d、 填料装完后，上层的填料应整平，再把填料压框有序的吊入塔内，铺在填料上面，整层填料弄好及填料压框铺完后，块与块之间应用螺丝连接成一个整体起固定作用。

e、 填料压框装完后，填料压框上面应放置填料限位结构（简称压条）压条一般是碳钢材质，固定好角钢，压条的数量看塔体的直径而定，一般压条的间距1.5m左右或者其它尺寸。我公司可为您设计加工定制填料支撑压栅及压框。
