山东客户采购直径DN600盘管式分布器不锈钢304管式液体分布器

       2020年9月30日，山东某设备厂家需要采购一批小直径的脱硫塔内件，直径DN400，数量8套，不锈钢304材质的盘管式分布器，也叫管式液体分布器。盘管式分布器是常用的液体分布器之一，它是在底盘上开布液小孔及升气管，气体从升气管上升，而液体则从小孔中向下流。底盘固定在塔圈上，固定方法与塔板相同。根据塔中填料的类型及被分离物系的要求，布液孔的排列及孔数要合适。升气管截面可以是圆形或矩形，其高度为250mm左右，由物系和操作弹性而定，对只有人孔的塔，也要考虑从入孔进入的可能性。其操作弹性为1：2.用于直径小于一米的塔时，也做成带边缘形式的分布器，对于有法兰的小塔，也可制成整体式。分布器用支耳固定在塔壁上，其与塔壁之间空隙作为气体通道，约占塔截面各的15%，因而可减小盘内升气管面积，以利布液小孔的布局。小孔直径应大于5mm。

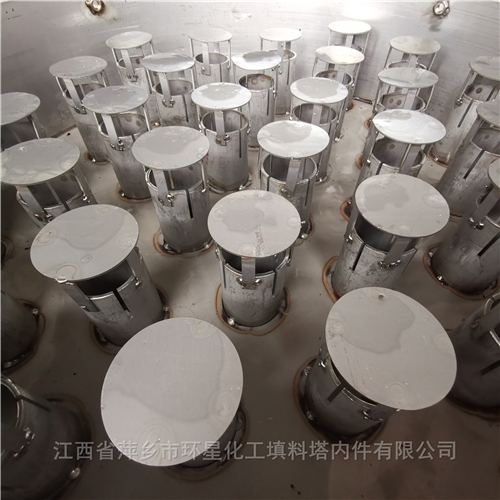

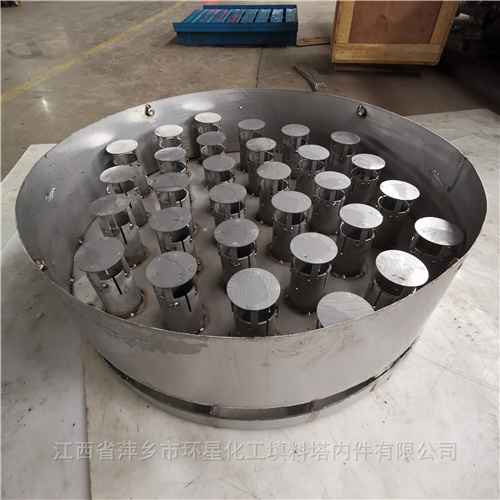

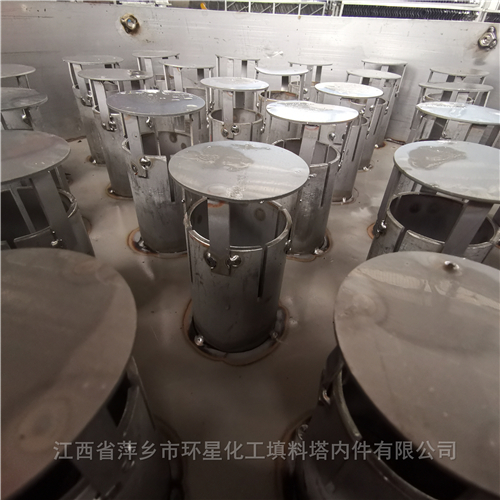

小直径盘管式分布器DN600不锈钢304产品实物图片：

对于直径大于3米的大塔，可采用盘式分布器，它用一个（对于更大的塔可用多个）支承梁将分布器分成两部分，设计时要考虑大负荷下梁的每米大挠度小于1.5mm。塔壁支承圈视塔径而定，可取40-100mm，两个主分布槽置于矩形升气通道之上，进入的液体由导管分配到该槽中，再由该槽将液体进到盘上，这样可减小盘上液面落差并加强液相的浓度混合。

小直径盘管式分布器DN600不锈钢304管式液体分布器的升气管的作用是使塔内上升气相通过分布器进入上面的填料层，因些要求它均匀分布气相，且阻力要小，要便于安排布液小孔，其总面积占塔截面的15-45%，常采用圆形或矩形两种截面，圆形升气管直径一般为100-150mm，通常矩形升气管的气体通道截面大于圆形升气管。升气管高度可以根据需要而定，但标准高度为150mm。高液位要低于升气管上沿25-50mm。操作弹性由高液位和低液位而定。

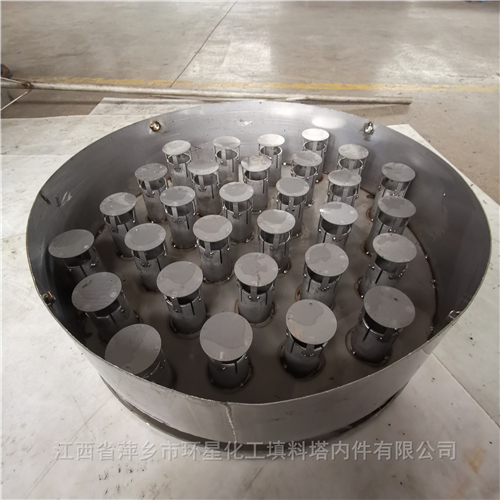

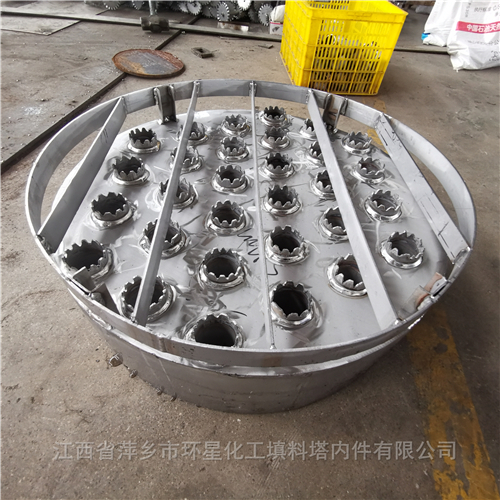

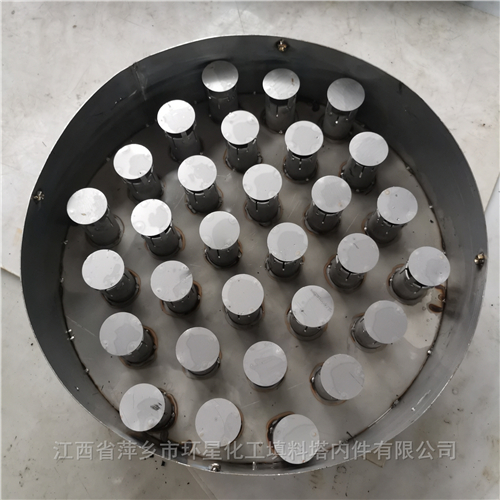

DN600不锈钢304管式液体分布器产品图片如下：

双相不锈钢循环槽氧化风管式分布器均匀分布，为了充分对浆液进行氧化，氧化风管一般都布置在塔和循环槽的底部，而浓缩循环泵和吸收循环泵进液口分别在脱硫塔和循环槽侧壁。氧化风管分布器如不采取相关措施，很容易导致氧化空气小气泡被吸入泵内，导致泵出现汽蚀现象，对泵造成损害。

小直径盘管式分布器DN600不锈钢304管式液体分布器具体优化设计如下：

a、氧化风管分布器进风口为两个进口，沿塔、槽的中心线对称布置。

b、氧化风管分布器的支管和主管采用法兰连接。

c、氧化风管分布器的支管呈网状布置，在循环泵的吸入口附近留出空隙，必要处设置挡板。

d、分布器的支管开孔方向采用合适的角度，避免氧化风喷射出时直接冲击循环泵吸入口。

e、买方的塔及循环槽需采取相关措施：在循环泵吸入口设置弯头，将泵吸入口下延至氧化空气分布器下方

小直径盘管式分布器DN600不锈钢304管式液体分布器性能要求：

1.卖方应保证设计、安装和运行应保证可利用率高、稳定性好，整个氧化分布器阻力最小和氧化风喷出效果均匀。氧化风管分布器的设计要考虑氧化分布器中氧化空气的压头分布均匀性，合理性，以免浆液对管道的堵塞，同时氧化分布器离循泵入口比较近，为防止气蚀的影响，请卖方考虑相应的方案设计。

2.脱硫塔和循环槽的氧化风管分布器均为 1 层，卖方应保证布置合理。

3.卖方的管件如采用非标准件，应提供各管件的详细尺寸和压力等级。
