产品技术科普聚丙烯PP材质填料支撑格栅板DN1600填料支承装置

填料支撑格栅产品介绍：

填料支撑格栅是结构简单、常用的填料支承装置。它放置于焊接在支承圈上。铸铁支承栅板长期应用于氯碱工业及硫酸工业中。但在装填散堆填料时，可在栅板条上整齐摆放大尺寸十字隔板环填产，其尺寸规格视塔内填料型号而定。若塔内填料过小则摆放几层，尺寸依次减小，以使上面散堆填料不易落下，这样还可使栅板各距离加大，以节省材料及加工工时。

产品主要应用：

生产DN1600填料支承装置聚丙烯PP材质填料支撑格栅板不锈钢支撑格栅板 聚丙烯通透式填料支承格栅广泛应用于炼油、化工、化肥、乙烯和制氧等领域，应用于各种洗苯塔、脱硫塔、吸收塔、洗涤塔内，作为填料支撑件。已应用的大直径达10m以上。格栅填料的比表面积较低，主要用于要求压降小、负荷大及防堵等场合。此外，还有钟罩型支承，波纹板网支承和格栅式支承等。

填料支撑格栅的应用：

生产DN1600填料支承装置聚丙烯PP材质填料支撑格栅板主要应用于波纹填料塔和散堆填料塔。如各种化工设备、环保设备中的填料塔作为填料支撑，原油三相分离器油气水分离过程中的波纹板聚结填料侧面支撑、底部支撑，硫酸吸收塔、干燥塔及冷却塔是在耐酸陶瓷栅板上增砌陶瓷十字环，然后再上面散装颗粒型填料。在栅板支承上放置一盘板波纹填料也是一个好办法，这样不但使支承装置开孔率加大，而且也可使栅条间距加大到100mm以上。有的在栅板条下端开锯齿槽，可使液体易于流下且较均匀。

DN1600填料支承装置聚丙烯PP材质填料支撑格栅板压栅压板压框的加工一般根据塔径、塔体椭圆度、墳料直径、埴料层高度等设计。塔径较小是,采用整块式栅板。塔径小于350mn时,栅板可直接焊接在塔壁上,塔径在400-500mn时,栅板需招置在焊接于塔壁的支撑器上。直径较大时,宜用分块式栅板。塔径在600-800mn时,栅板由由两块组成.塔径在900-1200mn时,栅板由三块组成。塔径在1400-1600mn时,栅板由四块组成。但不管栅板分成几块,均需将其招在焊接于塔壁的支撑器或支撑块上,大塔的支撑器还得用支持板来加强。分块式栅板,每块宽度为300-400m.每块重量不能过重,以便从入孔进行装卸。为了增加栅板的刚度,用于塔径大于900m的栅板,须增加上、下连接板。但用于支撑波纹填料时,不用上连接板。

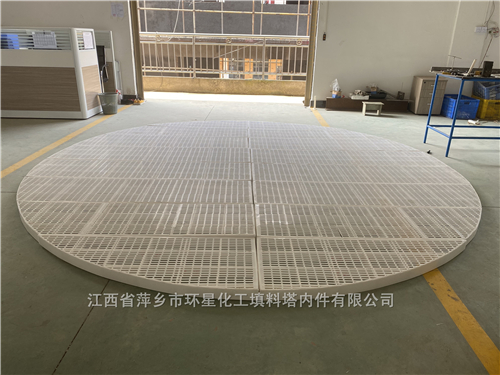

塑料支承格机用作支撑塑料规整波纹填料支承装置浙江某设备厂家定制20套填料支撑格栅：DN1500直径，材质PP聚丙烯，塑料支承格栅支撑板用作支撑塑料规整波纹填料支承装置，是用不250YPP聚丙烯塑料孔板波纹填料的支承件。填料支撑格栅板是填料塔里面必不可少的配件，有填料必须要有填料支撑填料压栅。塑料支承格栅我公司（江西省萍乡市环星化工填料塔内件有限公司）主要有聚丙烯、增强聚丙烯、PVC聚氯乙烯、CPVC氯化聚氯乙烯、PVDF聚偏氟乙烯等材质。此外还有不锈钢304、321、316、316L、2205以及碳钢材质。

填料支撑格栅结构与尺寸：

DN1600填料支承装置聚丙烯PP材质填料支撑格栅板需根据下列因素确定：塔径、塔体椭圆度、填料直径、填料层高度、栅板加工制造及安装拆卸。塔径较小是，采用整块式栅板。塔径小于350mm时，栅板可直接焊接在塔壁上，塔径在400-500mm时，栅板需搁置在焊接于塔壁的支撑圈上。直径较大时，宜用分块式栅板。塔径在600-800mm时，栅板由两块组成.塔径在900-1200mm时，栅板由三块组成。塔径在1400-1600mm时，栅板由四块组成。但不管栅板分成几块，均需将其搁置在焊接于塔壁的支撑圈或支撑块上，大塔的支撑圈还得用支持板来加强。分块式栅板，每块宽度为300-400mm.每块重量不能过重，以便从入孔进行装卸。

为了增加栅板的刚度，用于塔径大于900mm的栅板，须增加上、下连接板。但用于支撑波纹填料时，不用上连接板。
