湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800

        洗涤塔是一种新型的气体净化处理设备。它是在可浮动填料层气体净化器的基础上改进而产生的，广泛应用于工业废气净化、除尘等方面的前处理，净化效果很好。对煤气化工艺来说，煤气洗涤不可避免，无论*煤气化技术都用到这一单元操作。由于其工作原理类似洗涤过程，故名洗涤塔。

应具备以下基本要求：

1．湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800塔内气体与液体应有足够的接触面积和接触时间。

2．气液两相应具有强烈扰动，减少传质阻力，提高吸收效率。

3．操作范围宽，运行稳定。

4．设备阻力小，能耗低。

5．具有足够的机械强度和耐腐蚀能力。

6．结构简单、便于制造和检修。

性能特点：

       湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800液体通量可达200m3/ m2.h,压降为69Pa.适用于25mm以上的各种散装填料,因此侧孔宽度以25mm填料不致漏出为度.对于更小的填料,可在支撑板上先整一层300mm高的稍大些的填料，再堆小于25mm的填料，也可在驼峰上覆盖一层小尺寸的钢板网。塔径超过3米的大塔，中间要加工字梁支承以加强刚度。工字梁与焊在塔壁上的支座固定.

产品介绍：

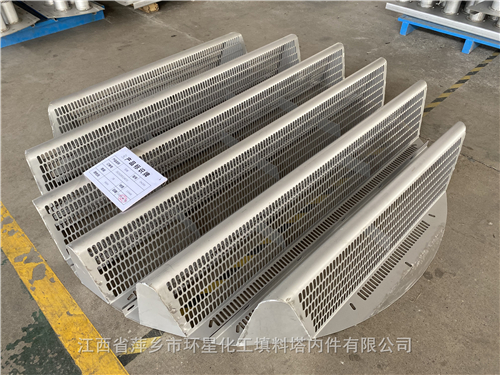

        湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800全称梁型气体喷射式填料支承板,也称驼峰支撑板、驼峰支承板。我公司生产的驼峰支撑有几种材质，塑料的有聚丙烯、增强聚丙烯、CPVC氯化聚氯乙烯驼峰支撑；金属的有碳钢、不锈钢304、304L、321、316、316L等材质，也可按要求生产不同材质的驼峰支撑，以适应不同的耐温、耐化学腐蚀介质要求。驼峰支撑可根据塔径大小由一定单元开孔波纹组合而成的综合性能优良的散堆填料支承板。产品若干条支承梁元件组装而成。其立体结构的支承板，有利于加大开孔面积，使开孔面积更大，洗涤塔LQPZ型号填料支承板DN800不锈钢气体喷射式驼峰支撑开孔面积的原则是开孔率必须大于填料层的孔隙率，否则支撑板构成“瓶劲”区，使塔负荷降低，开孔面积与结构、材质、塔径有关，一般占塔截面的70，对于不锈钢金属驼峰支撑板。

        洗涤塔LQPZ型号填料支承板DN800不锈钢气体喷射式驼峰支撑每条梁的宽度为290mm，高为250-300mm；各条梁底面间用定距凸台保持10mm左右的间隙供向下排液。梁上供气体喷出的用钢板冲压制成型的长条形侧孔孔尺寸应不使10mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从人孔进入塔内。

        湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800的流体力学性能，气液流道分开，气相通过支承板上的侧面开孔向填料层喷射，液相则通过支承板底部开孔流向下层填料，故气液畅通无阻，且分布均匀，还能避免气液间的相互夹带，允许气液通量大，液体喷淋密度可高在240 m3/ m2.h,正常操作时的压降约62Pa，为小于200Pa.产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》（HG/T21512-95）.

洗涤塔LQPZ型号填料支承板DN800不锈钢气体喷射式驼峰支撑结构特点：

1)产品支承板刚性好，允许载荷大，能可靠地支撑加于其上的各种压力;

2)填料颗粒或碎片不易堵塞孔口,对于小于DN25的填料可在支承板上先整砌一层30mm高的填料，再堆入小填料；

3）质量轻、节省材料。

4）单体组合式结构，便于从入孔安装。

江西省萍乡市环星化工填料塔内件有限公司是生产石化设备填料和环保设备填料；

塑料散堆填料：鲍尔环、阶梯环、矩鞍环、共轭环、拉西环、花环、多面空心球、浮球、塑料雪花环、环保球、阿尔法环、拉鲁环、三组合一填料等；

以上成品材质有：PP/PVC/CPVC/PVDF/PTFE/阻燃材质等

金属散堆填料：鲍尔环、阶梯环、矩鞍环、共轭环、拉西环、英特洛克斯、铝花环、八四内弧环、扁环、双层共轭环等。

以上成品材质有：304/304L/316/316L/双相钢/尿素级不锈钢材质等

陶瓷散堆填料：鲍尔环、阶梯环、矩鞍环、共轭环、拉西环、十字隔板环等。

规整填料：塑料/金属/陶瓷孔板波纹，刺孔波纹及丝网波纹填料等。

塔内件填料：湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800、槽盘分布器、槽式分布器、管式分布器、驼峰支撑、泡罩塔盘、捕雾器、丝网除沫器、波浪型丝网除沫器、格栅填料、支撑、压栅、卡子、垫片等

       洗涤塔与精馏塔类似，由塔体，塔板，再沸器，冷凝器组成。由于洗涤塔是进行粗分离的设备，所以塔板数量一般较少，通常不会超过十级。 湖南洗涤塔不锈钢气体喷射式驼峰支撑LQPZ型号填料支承板DN800适用于含有少量粉尘的混合气体分离，各组分不会发生反应，且产物应容易液化，粉尘等杂质（也可以称之为高沸物）不易液化或凝固。当混合气从洗涤塔中部通入洗涤塔，由于塔板间存在产物组分液体，产物组分气体液化的同时蒸发部分，而杂质由于不能被液化或凝固，当通过有液体存在的塔板时将会被产物组分液体固定下来，产生洗涤作用，洗涤塔就是根据这一原理设计和制造的。
