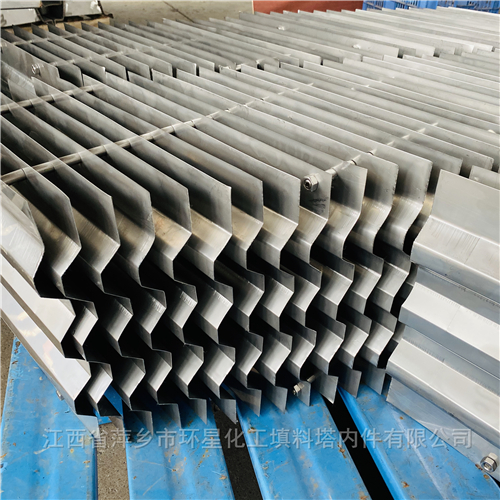

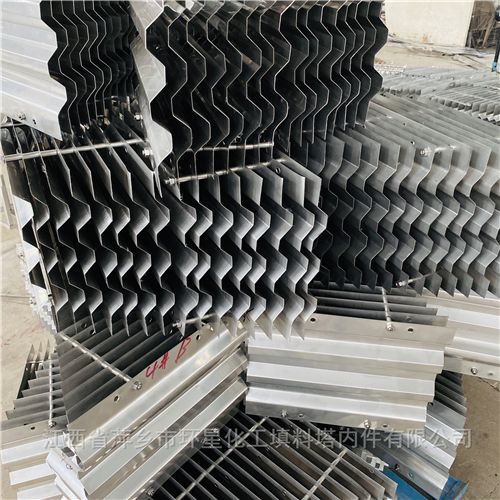

2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器产品图片

        对脱硫塔的烟气脱硫的大型脱硫装置称为脱硫塔，而用于燃煤工业锅炉和窑炉烟气脱硫的小型脱硫除尘装置多称为脱硫除尘器。在脱硫塔和脱硫除尘器中，应含SO2的烟气，脱硫塔除雾器不锈钢316L折流板除雾器对烟气中的SO2进行化学吸收。为了强化吸收过程，提高脱硫效率，降低设备的投资和运行费用，脱硫塔和脱硫除尘器应满足以下的基本要求 [2] ：

（1）气液间有较大的接触面积和一定的接触时间；

（2）气液间扰动强烈，吸收阻力小，对SO2的吸收效率高；

（3）操作稳定，要有合适的操作弹性；

（4）气流通过时的压降要小；

（5）结构简单，制造及维修方便，造价低廉，使用寿命长；

（6）不结垢，不堵塞，耐磨损，耐腐蚀；

（7）能耗低，不产生二次污染。

折流板式除雾器介绍

        2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器是利用雾粒在运动气流中具有惯性，通过突然改变含雾气流的流动方向，雾粒在惯性作用下偏离气流的流向，撞击在折流板上而被分离（除去）。含雾气流是在折流板作用下而改变流动方向的，足利用雾粒惯性分离雾粒，类似于惯性除尘器。

折转角度大、气流速度高、折流板间距小，则除雾效率高，但阻力损失大。此外速度太大会把已捕集雾粒二次夹带入气流中。这些因素相匹配协凋才能获得一个适用高效的折流板除雾器。

（1）折流板除雾器安装方式

1）水平安装。烟气垂直流动。

优点：安装方便占空间少；上下可布置反冲洗喷头冲洗，浆液和水一起流入循环反应槽；阻力损失小，ν=3.4m/s时，Δp=180Pa。

缺点：由于烟气垂直向*过，容易二次夹带烟气，向*速一般3～5m/s。

2）垂直安装。烟气水平方向流动。

优点：烟气流动在水平方向，捕集雾粒液体垂直向下流动，不易产生二次夹带，烟气流速可达6～7m/s。除雾元件可以布置在水平烟道内，节省脱硫塔空间及高度。

缺点：垂直安装占用较多空间。

（2）折流板除雾器的冲洗

        2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器由于脱硫吸收循环液中含有吸收剂颗粒、烟尘、脱硫产物等颗粒，所以折流板捕集雾粒时就会粘上这些颗粒而逐渐结垢堵塞。

为了保持除雾通道清洁畅通、不增阻力、不堵塞、能持续运行，必须定时有效地冲洗除雾器。有效是指反冲洗水流能冲下除雾折流板上的沉积物。定时是指要控制好反冲洗节奏。沉淀物多了，不但增加除雾器阻力，而且增加冲洗干净的难度。这个冲洗周期与除雾器结构、雾粒黏度、冲洗水压力、喷嘴性能等多种因素有关，一般通过模拟试验和较多的运行试验的而获得。

（3）除雾器材料

        除雾器选材要考虑耐腐蚀、耐磨损、可能的烟气温度波动或短时问的超温。一般采用耐温玻璃钢、聚丙烯、聚砜及S316L、S317LM不锈钢。饱和烟气温度一般约为50℃。考虑了各种可能因素，一般应采用能耐80℃、除雾器腐蚀环境（强酸性、 CI-离子浓度>10g/L）的材料。

设计参数

（1）除雾效率。指脱硫塔除雾器不锈钢316L折流板除雾器在单位时问内捕集到的液滴质量与进入除雾器液滴质量的比值。除雾效率是考核除雾器性能的关键指标影响除雾效率的因素很多，主要包括烟气流速、通过除雾器断面气流分布的均匀性、叶片结构、叶片之间的距离及除雾器布置形式等。

除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置（如菱形、X型）。吸收塔出口水平段上采用水平型。

（2）系统压力降。指烟气通过除雾器通道时所产生的压力损失，系统压力降越大，能耗就越高。除雾系统压降的大小主要与烟气流速、叶片结构、叶片间距及烟气带水负荷等因素有关。当除雾器叶片上结垢严重时系统压力降会明显提高，所以通过监测压力降的变化有助于把握系统的状行状态，及时发现问题并进行处理。

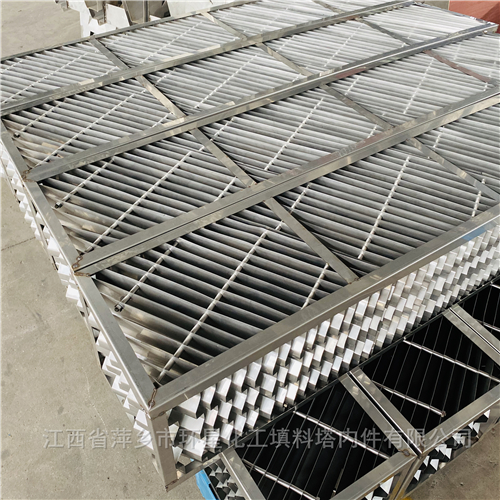

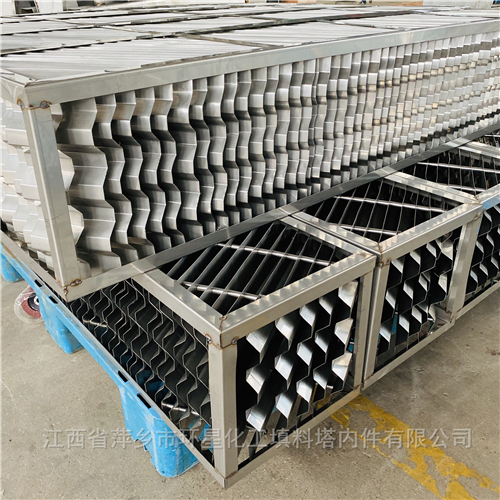

2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器产品图片

（3）烟气流速。通过除雾器断面的烟气流速过高或过低都不利于除雾器的正常运行，烟气流速过高易造成烟气二次带水，从而降低除雾效率，同时流速高系统阻力大，能耗高。通过除雾器断面的流速过低，不利于气液分离，同样不利于提高除雾效率。此外，设计的流速低，吸收塔断面尺寸就会加大。投资也随之增加。设计烟气流速应接近于临界流速。根据不同除雾器叶片结构及布置形式，塔内设计流速一般不超过4m/s。

（4）除雾器叶片间距。脱硫塔除雾器不锈钢316L折流板除雾器叶片间距的选取对保证除雾效率，维持除雾系统稳定运行至关重要。叶片间距大，除雾效率低，烟气带水严重，易造成风机故障，导致整个系统非正常停运。叶片间距选取过小，除加大能耗外，冲洗的效果也有所下降，叶片上易结垢、堵塞，最终也会造成系统停运。叶片间距根据系统烟气特征（流速、SO2含量、带水负荷、粉尘浓度等）、吸收剂利用率、叶片结构等综合因素进行选取。

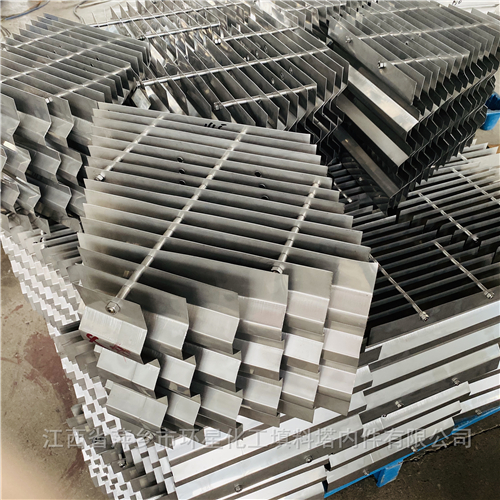

2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器产品图片

        脱硫塔是对工业废气进行脱硫处理的塔式设备。脱硫塔最初以花岗岩砌筑的应用的最为广泛，其利用水膜脱硫除尘原理，又名花岗岩水膜脱硫除尘器，或名麻石水膜脱硫除尘器。脱硫塔除雾器不锈钢316L折流板除雾器优点是易维护，且可通过配制不同的除尘剂，同时达到除尘和脱硫（脱氮）的效果。随着玻璃钢技术的发展，脱硫塔逐渐改为用玻璃钢制造。相比花岗岩脱硫塔，玻璃钢脱硫塔成本低、加工容易、不锈不烂、重量轻，因此成为今后脱硫塔的发展趋势。另外316L不锈钢具有耐腐蚀、耐高温、耐磨损三大优势，也是脱硫塔发展重要趋势之一。经过多年的改进，已发展成文丘里型、旋流板型、旋流柱型、浮球型、筛板型、气动乳化型等各种类型的脱硫塔，设备技术日趋成熟，各有优点和不足，企业可依自身需要选用不同类型。

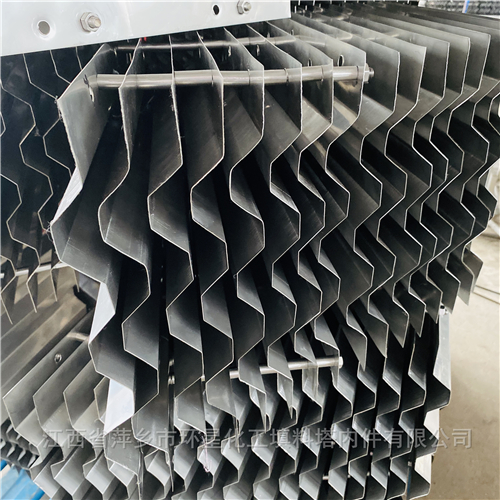

2020新型除雾器：不锈钢316L折流板除雾器脱硫塔除雾器产品图片
