山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料

         生产原理及作用糠醛精制装置是用糠醛作为溶剂,常减压装置分割出来的并经酮苯脱蜡后的馏份润滑油及丙烷脱沥青后的残渣润滑油作为原料.根据糠醛对润滑油中的非理想组份(多环短侧链的芳烃和环烷烃、胶质、硫和氮化合物等)溶解能力强,而对润滑油的理想组份溶解能力差的特点,使糠醛与润滑油在抽提塔内逆流接触,依其比重不同,将润滑油中非。我公司生产的山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料第三套糠醛精制装置于9月建成投产,处理能力为30×10~4t/a。装置建成投产后,能耗为1.693GJ/t,和国内的先进能耗指标相比还有一定的差距。为了赶超国内外先进水平,于1985年底进行了技术改造。一、改造的主要内容 1.抽出液溶剂回收系统由三塔二效燕发改为四塔三效蒸发四塔三效流程是利用三个塔的压力和温度不同,利用低-中-高各段溶剂蒸气的显热与潜热作为热源,而达到多蒸出溶剂,减少外供热的目的。

1、产品简介

山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料材质有304、321、316L、2205等。金属不锈钢鲍尔环填料因其外形结构独特的优点，与同规格的拉西环填料相比，由于鲍尔环填料在环壁上开了许多窗孔，使得塔内的气体和液体能够从窗口自由通过，所以填料层内的气、液体分布情况比拉西环填料有了较大的改善，其分离性能明显提高，所以鲍尔环填料仍是目前被采用的主要环形填料之一。我公司生产的金属不锈钢鲍尔环填料采用金属薄板冲制而成，在环壁上开出了两排带有内伸舌叶的窗孔。每排窗孔有五个舌叶，每个舌叶弯向环内，指向环心，在中心处几乎相搭，上下两层窗孔的位置相互错开，开孔的总面积约约为整个环壁面积的35%左右。

2、产品应用

山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料主要应用于炼油厂糠醛装置抽提塔：如在大庆石化公司炼油厂糠醛装置抽提塔（Ti01B）内的填料-鲍尔环，材质为316L不锈钢，装填65立方，产品经使用多年后经水基清洗剂去除表面的焦质、历青质等杂质，仍能使用几年，是一种耐化学腐蚀、耐高温、耐气流冲击、耐装填搬运不破碎的实用填料；

3、产品成功案例：

山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料应用： 在处理粗焦油6000吨的生产装置，采用减压间歇蒸馏工艺流程，焦油蒸馏塔直径为DN800，原采用25*25*2.5mm陶瓷拉西环填料，填料高度为8米。传统的拉西环填料上于其填料空隙率较低，流体阻力较高，泛点速度较低，加之在拉西环填料塔内易使喷淋液在塔内形成沟流并流向塔壁，从而降低了塔的处理能力。然后对原焦油蒸馏塔进行了技术改造，选用304材质不锈钢鲍尔环代替拉西环填料生产实践表明，提高了萘、酚、洗油的集中度和中油、洗油馏分质量，洗油馏分产量由原每釜仅500公斤上升到900公斤左右，粗酚产量也有所增加。每釜操作周期比原来缩短了近3小时。既节省了生产能耗，又提高的焦油处理生产能力，取得了良好的效果。

炼油厂糠醛装置用不锈钢鲍尔环304金属鲍尔环填料主要用在抽提塔里面：如在大庆石化公司炼油厂糠醛装置抽提塔（Ti01B）内的填料-鲍尔环，材质为316L不锈钢，装填90立方，产品经使用多年后经水基清洗剂去除表面的焦质、历青质等杂质，仍能使用几年，是一种耐化学腐蚀、耐高温、耐气流冲击、耐装填搬运不破碎的实用填料；

糠醛装置抽提塔不锈钢鲍尔环DN50金属304材质车间拍摄图片如下：

4、产品材质

山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料金属填料材质包括不锈钢及碳钢等，由于其加工壁薄、空隙率大、通量大、阻力小、又耐热、耐腐蚀、分离效果好，特别适用于真空精馏塔，处理热敏性、易分解、易聚合、易结碳的物料。鲍尔环在拉西环的基础上作了重大改进，在环壁上开出两排有内伸舌片的窗孔，这种结构改善了气液分布，充分利用环的内表面，与拉西环相比，处理量可提高50%以上，而压降低一半。炼油厂糠醛装置用不锈钢鲍尔环304金属鲍尔环填料具有低压降、通量大、效率高的特点，HYPAK填料较同类尺寸的PALL环具有更低的压降及更高的传质效率，而且在填料层内液体分布好。

5、填料选用准则

山东糠醛装置不锈钢鲍尔环DN50炼油厂抽提塔金属304材质鲍尔环填料的几何特性数据主要包括比表面积、空隙率、填料因子等，是评价填料性能的基本参数。

(1)比表面积单位体积填料的填料表面积称为比表面积，以a表示，其单位为m2/m3。填料的比表面积愈大，所提供的气液传质面积愈大。因此，比表面积是评价填料性能优劣的一个重要指标。

(2)空隙率单位体积填料中的空隙体积称为空隙率，以e 表示，其单位为m3/m3，或以%表示。填料的空隙率越大，气体通过的能力越大且压降低。因此，空隙率是评价填料性能优劣的又一重要指标。

(3)填料因子填料的比表面积与空隙率三次方的比值，即a/e 3，称为填料因子，以f表示，其单位为1/m。它表示填料的流体力学性能，f值越小，表明流动阻力越小。

填料性能优劣主要取决于：

有较大的比表面积(m2/m3填料层)

液体在填料表面有较好的均匀分布性能

气流能在填料层中均匀分布

调料具有较大的空隙率(m3/m3填料层)。

在相同的操作条件下，填料的比表面积越大，气液分布越均匀，表面的润湿性能越好，则传质效率越高;填料的空隙率越大，结构越开敞，则通量越大，压降亦越低。

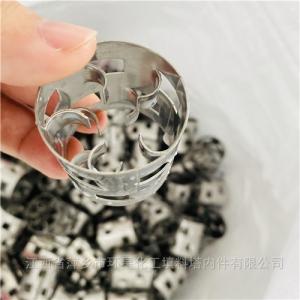

DN50金属304材质鲍尔环填料产品图片实物拍摄如下：

糠醛装置抽提塔不锈钢鲍尔环DN50金属304材质鲍尔环填料无论其在塔内的方位*，淋洒到填料上的液体，有的沿外壁流动，有的穿过小窗流向内壁、有的沿叶片流向中心。这样，液体分散度增大，填料内表面的利用率提高。叶片保留了原有的壁表面，又增加了切口的新表面，故其比表面积比开窗前更大。弯向环心的叶片，增大了气体的湍动程度，交错开窗，缩小了相邻填料间的滞止死区。因此，气液分布均匀，两相接触面积增大，传质效率随之增加。此外鲍尔环在较宽的气速范围内，保持一恒定的传质效率。

糠醛装置抽提塔不锈钢鲍尔环产品实物图片如下：

糠醛装置抽提塔不锈钢鲍尔环DN50金属304材质鲍尔环填料，糠醛精制装置运行过程中存在的问题,提出了优化工艺、改进设备、完善过程、改善布置等方面的节能改进措施。技术改造后,在相同的精制深度下,处理能力可提高40%左右,精制油收率提高,吨原料能耗由改造前的2027.22MJ下降为739.50MJ,经济效益十分明显。石油七厂现有两套糠醛精制装置,总加工能力为30万吨/年。达到这一能力时,两套装置的萃取和回收系统都处于满负荷运转状态,仍只能生产27万吨/年左右的润滑油,满足不了七厂"五·五"期间增产润滑油的要求。为了提高装置生产能力,他们想到从萃取塔底出来的含有大量糠醛的抽出液可能对新鲜原料仍有一定的萃取作用,如果使原料油先用抽出液进行一次预萃取,再用新鲜溶剂进行萃取,就可以减小新鲜溶剂的溶剂比,而使原已满负荷的萃取塔进一步提高处理能力。
