设备名称及用途

       本工程为内蒙古大唐国际克什克腾煤制天然气有限责任公司动力中心 1#—4#锅炉超低排放改造，本规范书用于集液器采购，集液器将各区不同介质分开，气相连续贯通，液相在不同区段循环。共采购六套集液器，每座吸收塔三套，一段吸收集液器用于将吸收塔浓缩段和吸收塔吸收段分隔开，二段吸收集液器用于将吸收塔吸收段下部和吸收段上部分隔开，水洗段集液器用于将吸收塔吸收段和水洗段分隔开。

      锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器上下表面接触的液体成分不同，需考虑防腐蚀设计，集液器集液渠、抽出斗材质采用碳钢刷玻璃鳞片防腐（防腐由招标方负责），底板、升气管及挡液帽采用FRP，粘接涂刷采用环氧乙烯基树脂或2205合金。 集液器设计需防止脱硫液在开车、停车以及正常运行时以泄漏、溅射、夹带等任何方式进入其他段，保证无泄漏。

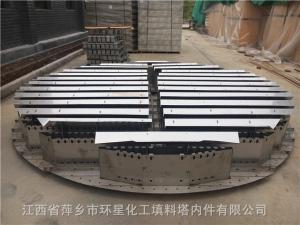

      锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器采用五条渠梁结构，主渠设置斜度保证液相的流动及出液顺畅。每个升气帽单元必须与渠梁及支撑件连接牢固，不能在运行过程中发生损坏现象。单元升气帽设计便于排液，液体落点到排液渠距离小于2米，收集的液体能够及时排到集液渠内；考虑温差因素升气管底板与塔圈搭接处应具备防涨缩结构（该结构应同时保证底板与塔圈连接牢固，采用螺栓连接固定，防涨缩结构材质采用2205不锈钢），整体结构示意详见附件1。

       锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器主渠设置斜度保证液相的流动顺畅。抽出斗及出液管合理设计，保证出液顺畅。集液器部件均从塔体人孔安装，人孔尺寸为DN800。集液器底板厚度不小于12mm，升气管厚度及挡液帽厚度不小于10mm。集液器开孔率设计合理，整体压降＜100Pa。投标方保证材料和工艺在收到设备合格证后一年内是无缺陷的。投标方需要在协议签订后两周内将集液器外形尺寸图发给招标方，对升气筒尺寸、抽出斗深度、渠深度等参数进行方案确认，并于业主开始现场施工前提供给招标方安装条件图及焊接支撑件施工图。

锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器安装技术要求如下：

        集液器安装水平误差不允许超过±5mm。塔内安装时，安装孔现场配作。连接孔安装完毕后，部件与部件接触处用玻璃钢树脂胶结，气帽与底板胶接后在底板上面，气帽与气帽之间再涂6mm厚的玻璃钢附加层。在底部涂2mm的玻璃钢。要求运行时，连接处不得有渗漏现象发生，采用2205结构保证焊接质量和焊道强度。安装本部时，不允许损坏其他已完成的部件，所有与防腐层接触的地方，垫5mm的丁基橡胶板。所有螺栓连接处安装完毕后，均需外裹玻璃布，后涂刷标准环氧乙烯基树脂。要求在运行时不得有渗漏现象发生。

        锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器防腐层接触处垫5mm厚的橡胶板，支撑梁上的橡胶板与梁之间用玻璃钢缠绕固定后，底板进行安装。

上部，底板与底板之间（满铺，保持平整度）及底板与塔壁之间的粘接厚度不少于4mm，塔壁向上粘接高度≥400mm，粘接材料标准不得低于制作材料标准；

下部：底板与底板之间（板缝粘接宽度不小于200mm），粘接厚度不少于3mm，粘接材料标准不得低于制作材料标准；

        为防止液体从锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器底板与水槽支撑梁之间漏液，集液器底板与水槽粘接要下翻200mm，厚度不少于3mm，确保集液器与塔器及水槽形成一个整体。要求试车及运行时，连接处不得有渗漏现象发生。内衬层、强度层和外防护层一次成型，要求内衬无纵向接缝，进而提高工件的整体强度；集液器底板厚度不小于12mm，升气帽采用防飞溅、低压降、无泄露结构，底板、升气帽满足强度刚度要求，底板制作厚度大于12毫米，现场安装拼接后二次粘结，总厚度不小于15mm，升气管及升气帽厚度大于10毫米。各部件粘接要保证足够的强度，确保在搬运、运输及吊装过程中不被损坏。

锅炉超低排放改造集液器2205不锈钢液体收集器FRP玻璃钢集液器材质要求

玻璃钢构件制作材料要求

玻璃钢制作材料主要包括：树脂、玻璃纤维及制品、促进剂、固化剂、调节剂、阻燃剂等。

树脂：采用耐高温阻燃树脂。树脂选型应满足工作温度及介质条件下长期稳定运行要求，树脂品牌选用反应型阻燃树脂：亚什兰D510C、昭和S-520、力联思ATLAC430YT、上纬SW905-2。
