氨法脱硫吸收塔φ15m丝网除沫器锅炉超低排放工程丝网除沫器316L材质除沫器

一、设备名称及用途

       本工程为内蒙古大唐国际克什克腾煤制天然气有限责任公司动力中心 1#—4#锅炉超低排放改造，本规范书用于吸收塔丝网除沫器采购，每座吸收塔一套，共两套。丝网除沫器安装位置为吸收塔顶部屋脊式除雾器上方，用于对吸收塔水洗段屋脊式除雾器后烟气中雾滴进行进一步脱除，以达到减少气溶胶排放的效果。

二、技术要求

        氨法脱硫吸收塔φ15m丝网除沫器锅炉超低排放工程丝网除沫器316L材质除沫器应能高效去除细小水滴并确保压降低。按照给定参数计算，正常操作情况下，丝网除沫器出口清洁烟气残留的大于2微米的水滴含量应< 2mg/Nm3（干态）。丝网除沫器设计、安装和运行应能具有高可用性，高除雾效率和低压降。投标方应给予烟气中飞灰浓度和浆液中的固体物质足够重视。丝网除沫器应包括除去沉积物的冲洗系统，为减少丝网除沫器通道堵塞以确保延长系统运行。丝网除沫器应能采用给定或可编程序自动冲洗，冲洗既能分开，也可合并进行。

       丝网除沫器包括分离器、冲洗管、喷嘴及构件的材质应能在吸收塔腐蚀、热和磨损浆液条件下防止磨损和腐蚀。管道应易于拆卸和组合。材质由招标方确认。投标方应确保烟气温度在80摄氏度时和短时90摄氏度丝网除沫器不会损坏。丝网除沫器应配备冲洗和疏水措施，冲洗应包括吸收塔内管道系统及可更换的喷嘴，丝网除沫器冲洗管应采用PP材料。

三、工作原理

      氨法脱硫吸收塔φ15m丝网除沫器锅炉超低排放工程丝网除沫器316L材质除沫器装配性能良好的冲洗装置以减小除沫器堵塞。喷嘴的设计应保证喷嘴在正常操作条件下都不应堵塞。相邻喷嘴的喷淋应有重叠以确保100%的冲洗面，平均重叠率应有150%。

      丝网除沫器不同区域的喷嘴应有独立的冲洗水供应母管，每个供应母管应在吸收塔外侧设立冲洗阀（需方范围），投标方应给需方提出压力及水量的要求。冲洗水的负荷建议为1m3/m2.h，建议喷嘴压降不小于2bar（200KPa）。对于柱状错流式丝网除沫器，冲洗水除内表面设置冲洗装置以外，在丝网除沫器的外表面也要有效果良好的冲洗装置，保证网块不堵塞。投标方提供丝网除沫器的差压测量要求、差压设定限值以及差压测量接口在吸收塔上的开孔位置。

喷嘴设计应能确保清空所有的液体，防止液体在喷嘴中停留。

       喷嘴设计应与管道连接牢固并易于拆卸。正常操作情况下，喷嘴与管道应长期牢固地在实际荷载下运行。丝网除沫器应采用独立的单元结构，独立单元结构的尺寸应考虑在完全堵塞的情况下只需两个维护人员就能手动处理。所有组件的设计，包括除雾元件、冲洗及构件应有足够的强度，能够承受吸收塔动压，并能防止实际运行条件下的振动。

材质：

丝网除沫器材料为316L（包括网块、格栅及其他零部件）；

冲洗管道法兰采用抗阻燃增强PP材质

四、产品说明：

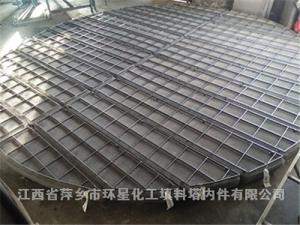

      氨法脱硫吸收塔φ15m丝网除沫器锅炉超低排放工程丝网除沫器316L材质除沫器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成，亦可为单股非金属丝。该丝网除沫器不但能滤除悬浮于气流中的较大液沫，而且能滤除较小和微小液沫，广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

      丝网除沫器(除雾器)用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外，丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。现已广泛用于化工、石油、硫酸、医药、轻工、冶金、机械、环保的工业生产。
