出货现场：1.2米直径液体收集再分布器遮板式收集再分布器不锈钢304

      新型的不锈钢304斜板式液体收集再分布器的构成：壁流的液体收集锥体环、填料滴流的收集受液斜板、相互平行设置的兼有集液功能的液体分布槽，其特征在于上置的壁流液体收集锥体环为一个倒锥体环，它的上底沿与塔壁严密连接，锥体环之下的填料滴流收集受液斜板，它设置在兼有集液功能的液体分布槽槽板上，对于每一个槽体而言，连接在两槽板上的斜板向左、右倾斜，它们相对于槽体底面的高度相等或不等，与水平面夹角相等或不等，斜板的宽度相等或不等，但必须保证两个相邻槽体的两个相邻不同倾向的斜板其水平投影相互连接或部分重叠，斜板的两端设有堵板；斜板之下连接的兼有集液功能的液体分布槽，每个窄体槽由等高或不等高的两槽体板及堵板构成，槽体底部开设液体分布孔，槽体板上部处于同一水平高度处开设溢流孔，槽底外侧设有导液板，垂直各个平行槽方向，水平设置液体连通平衡槽。

注：1.上述的锥体环或者是锥顶角为180°的一环形平板。

2.上述的收集受液斜板，或者是设置在一个槽体单边槽板上的一块两端带有折边的斜板，此时必须保证斜板水平投影与相邻槽体的水平投影连接或部分重叠。 3.使用0.2～10毫米的钢板，通过剪切、折弯、气割、等离子切割、焊接等手段加以实现。

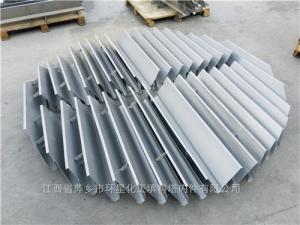

1.2米直径液体收集再分布器出货现场图片：

1.2米直径液体收集再分布器遮板式收集再分布器不锈钢304分布过程：

      塔内的液流分为两股，一股是沿着塔壁面顺流而下的壁流，另一股是从上层填料层滴流而下的滴液流，倒锥体环主要是用于收集壁流液体的，由于它与壁面严密连接，因此沿着壁面下流的液体全部可通过锥体面流进兼有收集功能的分布槽内，实现了壁流的收集。而填料滴流液主要由收集受液斜板完成的。收集受液斜板设置在槽体槽板上，它相当于槽体的一个大的收集口，又由于相邻的两槽斜板相互具有遮挡性，可保证液体不致于漏在升气孔内，而完全通过斜板受液后再流进分布槽里，实现填料滴流液的收集。收集在液体分布槽内的液体，通过连通平衡槽的作用，可保证各槽体内液面平衡，槽内的液体通过均布的分布孔、溢流孔，下流至下层填料，实现了液体再分布过程。

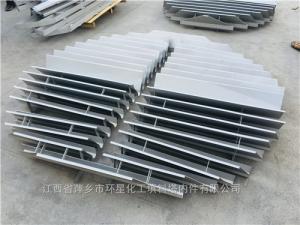

遮板式收集再分布器不锈钢304出货现场图片：

        我公司江西省萍乡市环星化工填料塔内件有限公司刚生产完工的5套1.2米直径液体收集再分布器遮板式收集再分布器不锈钢304，也叫可拆卸槽盘式气液分布器，或者槽盘分布器（槽盘液体分布器）。直径：DN3400mm，304材质，带有收集液体再分布功能槽盘气液分布器为一体的塔内件，最上面是类似于A字型可起到缓冲液体，A字下面可做到使部份汽体均匀上升的作用，带有升气管旁边开有小孔，设计了一个支撑盘对升气盘部份以上进行固定，支撑盘上开有小孔将液体适量进行流下去，最下面收集槽，待液体收集一定的部位后再进行分布。这批新型槽盘气液分布器塔内件是国内一老客户定购的，上海天玖环保新材料为客户设计，据说使用效果良好！

     1.2米直径液体收集再分布器遮板式收集再分布器不锈钢304是设计是基于两段之间空间有限的塔设备开发出了将槽盘气液分布器与液体收集板再分布器合二为一的分布器。目前已成功应用于众多生产装置中，取得了良好的效果。尤其非常适合于直径小于1200mm的塔设备里（法兰塔节）。

性能参数：

      1.2米直径液体收集再分布器遮板式收集再分布器不锈钢304性能参数及产品介绍：上海天玖环保新材料生产制造的槽盘气液分布器:是获奖产品，是盘式液体分布器的新进展。之所以称其为槽盘气液分布器是因为它是若干个分布槽规排序后组焊而成的盘式分布器，起到了集液、布液、布气和侧线采出作用，故取名“槽盘式气液分布器”。不锈钢槽盘式分布器由矩形升气管、特制导液管、燕尾式风帽和底板四部份组成，上大下小的两排小孔分别开在矩形升气管的上部和中部，同一垂线上的小孔被特制的导液管，靠特制导液管将液体导入低速区。

     带收集液体再分布功能的槽盘气液分布器主要特点在于：①开孔率大（开孔率一般为25%以上，以尽量提高通过能力和降低压降；②线分布型布液，在导液管下端设有折板式布液板，布液板的中段斜板上轧有水平波纹，以*限度的把喷淋液柱平拉开，使小液滴均落下。③布气均匀，几何均匀的带长方形升气管的气体分布板性能优良。④适当增大孔径，以减少喷淋孔数，用②的线分布来弥补布液的均匀性。
