山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料

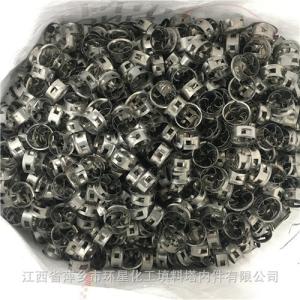

       2020年7月9日，我公司萍乡市环星化工填料塔内件有限公司金属散堆填料车间正在生产山西客户订货的一批不锈钢阶梯环填料，产品规格50*25*0.8，产品材质304，数量“15立方”。阶梯环填料是英、美两家传质公司在鲍尔环填料的基础上，用数据分析方法进行改进发展的一种新型乱堆填料，属于开孔环形填料。

       山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料有两点主要的特点，*点是阶梯环高度仅为环径的1/2~1/3，类似于截短的鲍尔环，这与截短拉西环可降低液体阻力的作用一致；*点为阶梯环在开孔短环的一端还增加了一个锥形小翻边（喇叭口），翻边的高度仅为环高的1/5，其作用是使环在轴线方向失去对称性，使各个填料环之间主要呈点接触。这样既增加填料间的空隙，减少气体通过填料层的阻力，又使相邻填料环不致形成死角滞积液体，并且环间的接触点还起着液体沿填料表面下流时的汇聚与分散点的作用，使填料表面润湿充分，液膜均匀，并促进液膜的表面更新，从而有利于填料传质性能的改善。

一般认为：开发新型塔填料应满足以下基本要求：

1、每单位传质效率的压降要小；

2、每单位体积填料的表面积要大，并且表面利用率要高；

3、操作性能稳定；

4、单位重量的填料的强度要高。

        此外，还应考虑制造山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料材质如金属、塑料和陶瓷等的物理性质。金属材质和塑料材质能实现高速自动化生产，并且具有成本低和单位重量填料的强度高等特点。陶瓷填料应能承受压应力，在设计中还要考虑充填和操作过程中的破碎片不致太小，以免漏过填料床层堵塞支承板等。

由于阶梯环填料的结构特点，使它的综合性能相比其它新型填料更能满足以上各点要求。

        山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料按照GB/T 25994-2010国标标准进行生产。选材为304/304L不锈钢冷轧钢薄钢板和钢带。阶梯环填料高径比为1：2，并在的圆柱体上开3-5个窗口。在圆柱的一端设计为一个喇叭形开口。

金属阶梯环材质

普通不锈钢，304，316，碳钢，铝等。

金属阶梯环应用

        山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料是由英国传质公司开发的一种新型开孔型填料。阶梯环（CMR）它的高约为直径的一半，一边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加了气液接触点，有利于液体汇聚分散及膜表面的不断更新，使传质得到强化，一般阶梯环填料较鲍尔环填料的通量可提高10－20%，压降低30－40%，分离效率视具体工艺均有不同程度的提高。阶梯环具有壁薄、耐热、空隙大、通量大、阻力小等特点，特别适用于真空精馏塔，处理热敏性、易分解、易聚合、易结碳的物料。

      日常化工生产中的填料塔中的山西蒸馏项目不锈钢阶梯环DN50*25*0.8金属304材质阶梯环填料通常为304不锈钢金属阶梯环填料。主要的尺寸有直径DNφ25φ38φ50φ76mm，*工作温度范围应在≥400。304不锈钢金属阶梯环填料生产时质量基本要注为：金属表面不能有裂纹，锈蚀痕迹，填料环周边不应有毛刺。填料环环的接缝处不允许上下边错位，对φ25φ38mm填料接缝的间隙应小于0.4mm，对φ50φ76mm填料接缝的间隙应小于0.8mm。填料环的锥形翻边接缝处允许有缺口。
