宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#

         2020年6月26日，宁夏某精细化工厂工业苯酐生产苯酐减压精馏塔采用φ25mm金属不锈钢矩鞍环代替陶瓷拉西环填料，改造后每釜蒸馏时间由原来的24小时缩短为20小时，年生产能力由6500吨提高到8000吨；另外在炼油、石油化工中的应用不锈钢矩鞍环，也取得非常优异的效果，如炼油厂减压蒸馏塔、常压芳烃蒸馏塔、C12-C26真空精馏塔、加压蒸馏分离C3组分中的脱蜡酚精制萃取塔、乙烯生产装置中脱甲烷塔、脱乙烷塔、凝油汽提装置真空精馏塔；化肥厂饱和热水塔。金属矩鞍环填料主要应用于精细化、炼油、石油化工、环保、合成氨合成气处理等项目装置中应用。

产品介绍

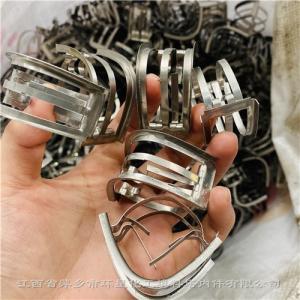

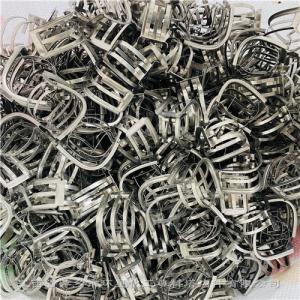

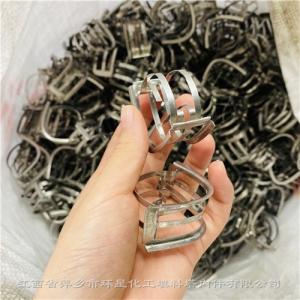

      宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#的外形介于环形与鞍形之间，因此具有两者之优点。在鞍形根底上增加了环形筋，防止了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了共同的性能。金属矩鞍环填料作为新型的高效填料，用于配备新填料塔，其高度比板式塔降低35%，直径减小30%，或进步效率10-30%，减少压力损失20-60%。国内干式蒸馏替代湿式蒸馏实验研讨标明，可降低投资20%。所以新型的环矩鞍环能够增加产率低能耗或本钱，进步别离效率。而且金属矩鞍环填料填料强度和刚性较好，是目前应用*广的一种散装填料。 我公司还可根据客户不同的需求生产各种形状的金属矩鞍环填料.材质除不锈钢、碳钢外，还可生产紫铜、铝合金、纯铝等材质的矩鞍环填料。

产品概述

       宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#又称金属环矩鞍，其形状巧秒地结合了开孔环形填料与一般矩鞍形填料的结构特点，既有类似于开孔环形填料的圆环、环壁开孔和内伸的舌片，也有类似于矩鞍填料的圆弧形通道。此外鞍形两侧的翻边与两端下部的齿形结构共同增加了填料间的点接触，使填料的空隙率得以增大，液体汇聚和分散点增多，这种开敞的结构使得填料的通量增大、压降降低，也有利于液体在填料表面分布和促进液体的表面更新，从而有利于提高填料的传质效率。

产品材质包括不锈钢矩鞍环，铝合金矩鞍环、碳钢矩鞍环等几种。金属矩鞍环填料不锈钢材质的主要有304、304L、410、316、316L等，可供选择。

宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#具有以下特点：

1、与Pall Ring 相比，IMTP 的压降低30%。

2、革命性结构设计，与其它散堆填料相比，其处理能力更大，效率更高。

3、优异的结构设计，使持液量降至*。通量大、传质效率高、易操作。生产加工壁薄、空隙率大、通量大、阻力小、又耐热、耐腐蚀、分离效果好，特别适用于真空精馏塔，处理热敏性、易分解、易聚合、易结碳的物料。

4、MIR直接替代广泛使用Sulzer I-Ring及Koch IMTP

5、尺寸:IMTP#15,IMTP#25,IMTP#40,IMTP#50,IMTP#60,IMTP#70

6、IMTP金属矩鞍环填料应用： 适用于石油、化工、氯碱、煤气、冶炼、环保、电力等企业各种卧式酸贮槽，水处理中的凝储水箱和除盐水箱，可以减少酸雾，空气中的二氧化碳和氧对水质的污染。也可应用于原油减压蒸馏，高真空蒸馏，气体吸收、烯烃分离，异构体分离，再生及脱吸系统。

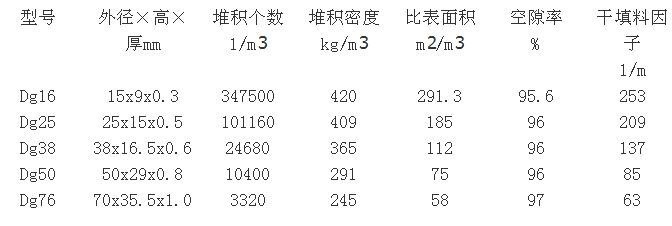

宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#特性参数

       宁夏精细化工精馏塔金属矩鞍环填料不锈钢304材质环矩鞍填料50#70#在鞍形基础上增加了环形筋，避免了重迭，保证了一定的强度与刚性，冲出了几个小爪，增加了气液搅动，强化了传质，从而产生了独特的性能。可生产的材质有不锈钢、304、316L、碳钢、钛材、合金等材质。金属矩鞍环填料有两种一种是普通国内用矩鞍环另一种是 IMTP金属矩鞍环填料也叫外贸型矩鞍环。这两种金属矩鞍环外型相似只是尺寸和内弧度有差别。生产是严格按照国标HG/T21618-1998。
