山西精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘包括降液板受液盘等内件

         浮阀塔板具有操作弹性大、分离效率高、处理能力大、压降小、液面落差小、使用周期长、结构简单、造价低廉、安装方便等优点。条形浮阀塔盘：生产能力大、效率高、结构简单。国内标准系列直径范转DN300-DN4000。阀型:F1型、V型、T型、A型。流型:单流型、双流型、U型、阶梯型。广泛应用于精镏、萃取等分离过程。我公司萍乡环星化工填料塔内件有限公司提供各种材质和形状的塔内件（精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘包括降液板受液盘等内件）与填料。 生产的塔内件及填料主要常用的不锈钢、塑料、陶瓷材质，其中不锈钢常用材质是： 304、316L ，321，317，201，CA-276哈低合金等， 另外有碳钢也会有客户用到。 不锈钢304（0Cr18Ni9）材质：常用于一般腐蚀的环境中，耐高温方面也比较好，*使用温度为500℃以下。

1.塔盘板安装

1）山西精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘包括降液板受液盘等内件安装时先临时固定，待各部位尺寸与间隙调整符合要求后，再用设计规定的卡子、螺栓并按规定的数量、位置加装规定的密封填料进行紧固。

2）组装一层塔盘板，用玻璃管液面计检查塔盘的水平度，其允许偏差见表。水平度的测点位置和数量。

3）塔盘板水平度检查合格后，拆除通道板放在塔板上，待最终检查及清理杂物后，再*安装。

2. 溢流堰的安装

1）溢流堰按设计图样进行安装。

2）溢流堰高度和顶端水平度允差见表

3、 塔盘安装质量控制指标

2.5.1水平度测量：用U型管液面计2.5塔盘安装质量检查测量方法

3.塔盘安装方式

3.2.1塔盘安装方式采取立装。

3.2.2 塔盘安装顺序

1）每个人孔段的各层塔盘从下到上逐层安装。

2）塔盘构件安装顺序。

① 内固定件安装质量复查；

② 塔盘板安装

③　气液分布元件安装；

④ 通道板拆装；

溢流堰安装；

⑤专业检查人员及有关方面人员最终检查；

⑥ 清理杂物；

⑦ 通道板安装；

⑨ 人孔封闭；

⑩ 填写塔盘安装记录和设备清理检查封闭记录。

        山西精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘包括降液板受液盘等内件的水平度是塔类设备制作安装的难点和关键点，经过长期现场塔类设备制作及安装的体会，总结出了塔盘的安装经验.通过重新确定中心线、引入基准圆作为塔盘划线的基准、严格按标准规范验收固定件的质量，执行合理焊接工艺及采用合理的塔盘安装水平度测量方法等措施来保证塔盘安装的最终水平度，使其满足标准规范和工艺的要求。本文将结合案例分析塔盘安装过程中支持圈水平度超差的主要原因，然后具体指出制造、组装及安装过程中容易产生误差的重要环节，并提出解决方案。

产品应用成功实际案例：

       2020年5月18日，我公司江西省萍乡市环星化工填料塔内件有限公司正在山东某焦化项目现场安装15万吨/年甲醇工程精馏塔内件（齿形导向浮阀塔盘、降液板、受液盘等）。工程项目位于山东省泰安市宁阳县生物化工高新技术产业园区内，工程施工的主要范围为：1号、2号焦炉、煤塔、熄焦塔、迁车台、焦台、除尘地面站、炼焦车间维修间、备煤车间维修间、捣固机检修站、煤焦综合电气室、煤焦制样室、备煤炼焦车间办公楼等土建、筑炉、安装工程。项目建成后，将能达到年产120吨焦炭的生产规模，为加快当地新旧动能转换，有效推进宁阳县新型工业化的发展发挥巨大作用。

      山西精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘包括降液板受液盘等内件316L（00Cr17Ni14Mo2）材质：有优异的耐腐蚀性在化工行业应用广泛，使用温度为500℃以下。316与304在化学成分上的最主要区别就是316含Mo，316的耐腐蚀性更好些，比304在高温环境下更耐腐蚀。所以在高温环境下，建议选用316材料的零部件。但是在浓硫酸环境下，高温度不能用316。浮阀塔盘：生产能力大、效率高、结构简单。国内标准系列直径范转DN300-DN4000。阀型:F1型、V型、T型、A型。流型:单流型、双流型、U型、阶梯型。广泛应用于精镏、萃取等分离过程。普通浮阀，特殊及异型浮阀我们厂可新开模具生产。

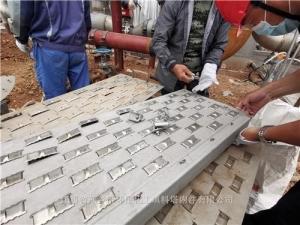

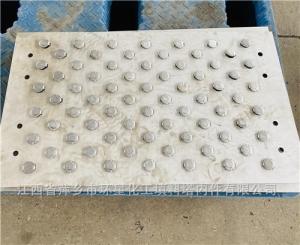

下面是我公司在山西精馏塔齿形导向浮阀塔盘不锈钢316L条形浮阀塔盘安装现场图片：
