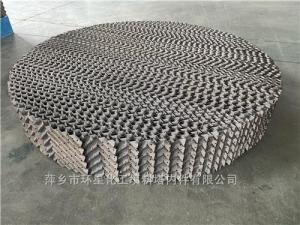

陕西洗苯塔SM250Y型不锈钢孔板波纹填料316L金属波纹规整填料

     2020年3月23日，江西省萍乡市环星化工填料塔内件有限公司车间接到陕西煤化工厂订货洗苯塔SM250Y型不锈钢孔板波纹填料，316L金属波纹规整填料保持了金属丝网波纹填料结构特点，改用表面有沟纹的孔板制成，增加了液体的均布和填料润湿性能，提高了传质效率。每盘单元高度为50-200mm，直径超过1.5m，填料制成分块形式。金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点，在精馏、吸收、萃取等单元操作中广泛应用。

1、公司简介：

    江西省萍乡市环星化工填料塔内件有限公司是化工部化工技术中心站成员单位，是天津大学为数不多的几家合作单位之一。公司位于素有陶瓷填料之乡及秋收起义发源地萍乡市，工厂坐落于萍乡市安源经济开发区高新园，320国道边，与浙赣线相邻，从320高速到长沙黄花国际机场只需一个半小时，具有便捷的交通区位优势。

    公司自80年代从单一生产陶瓷填料的小工厂发展到目前的集生产各种陶瓷填料、塑料填料、金属填料及设计生产各种塔内件等上百种产品的股份制企业。公司已与国内多家化工设计科研单位签订为合作单位。公司现占地面积15亩，生产车间面积6000平方米，固定资产约500万，全体员职工103人，专业设计人员5人，中技术人员10名，年销售额两千多万元的中型企业。面对激烈的市场竞争，公司已通过iso9000国际管理体系认证。生产的系列化工填料产品（陕西洗苯塔SM250Y型不锈钢孔板波纹填料316L金属波纹规整填料）及塔内件销往全国各地焦化、化肥、化工、炼油、冶炼、电力、环保、制药等化工企业，使用效果良好，取得了一定的社会效益。

    公司拥有齐全精良的生产设备及技术力量，严格遵循质量体系认证，坚持以人为本，以质量求生存，本着互惠互利、共同发展的原则，信奉以诚信经商为客户服务的遵旨。欢迎望各位新老客户来人来函咨询。

2、产品简介：

     本标准规定了空气分离设备用金属孔板波纹填料的原材料、除油清洗与干燥方法、几何尺寸检验方法、合格评定标准以及填料的包装、贮存等。本标准适用于空气分离设备用金属孔板波纹填料作为终产品的生产检验、入库检验以及填料质量的评定。

波纹填料是目前水处理应用领域应用比较广泛的一种新型净水材料规墼埴料是按一定的几何构形排列，整齐堆砌的埴料。规整蠙料种类很多，根据其几何结构可分为格栅埴料、波纹填料等。波纹料按结构可分为网波家頓料和板波填料两大类，其材质又有金属、塑料和陶瓷等之分。波纹填料在工业上应用的规整填料绝大部分为波纹料，它是由许多波家薄板組成的凨盘状填料，波纹与塔轴的倾角有30°和45°两种，组装时相多两波家板反向靠。各盘料垂直裝于塔内，相邻的两盘填料间交错90°排列。金属板波纹填料是板波家填料的一种主要形式。该填料的波家板片上神压有许多f5mm左右的小孔，可起到粗分配板片上的液体、加强横向混合的作用。波家板片上轧成细小沟家，可起到细分配板片上的液体、增虽表面润湿性能的作用。金属孔板波家填料强度高，耐腐蚀性强，特别适用于大直径塔及气负荷较大的场合金属丝网波纹填料是网波纹墳料的主要形式，它是由金属丝网制成的。

3、具体生产组装步骤如下。

     按照盘高要求选用一定宽度的定型钢带，钢带长度可根据冲（滚）波的模具不同而不同。先将钢带进行打孔、压纹、滚纹等工序加工，然后组装成型。

1、打孔

    为了使陕西洗苯塔SM250Y型不锈钢孔板波纹填料316L金属波纹规整填料有良好的液体分布作用及气液接触，在孔板波纹填料片上打有直径4～5mm的小孔，孔间距一般为13mm。通常在加工中采用冲孔，要求加工后孔边缘无毛刺，孔间距符合设计要求。

2、压波纹

    冲孔后的钢带先压花纹。金属材料的表面具有一定的花纹，可以增加表面润湿能力，液体能在金属表面形成良好的膜状。然后再按设计要求的波峰高及波距选择合适的模具，压成波纹。波纹与轴线方向成30o或45o倾斜角。

3、组装

   对于小直径的塔，塔盘组装按照陕西洗苯塔SM250Y型不锈钢孔板波纹填料316L金属波纹规整填料相同的方法组装成整盘。成盘后的填料在圆周方向上用钢带扎紧，然后点焊。对于大直径的塔（直径超过1.5m）或无法兰结构的塔器，不可能组装成整盘，需要分块组装。分块的原则是使填料分装块能从塔的人孔中送入安装，分装块的宽度要小于入孔尺寸。首先将大直径塔填料盘分成若干块，按照波峰高度计算每一分块的片数，按照圆周的弧度计算每一片的长度。将相邻两片的波纹倾角按90o交叉组装到一定的宽度，然后将分块的填料正反两面点焊或捆扎，使其固定成块。为了使填料不变形，同时便于运输，可将角钢焊成固定分块的填料。对于一个塔盘的若干分块分别组装，然后进行编号，以避免在塔内组装中出现差错。

公司管理理念

1.在原材料采购、生产过程、成品库存和销售过程中执行严格的质量管理体系，所有材料均为全新料，金属材质均用光谱仪测试含量合格并有健全完善的售后跟踪服务体系。

2.我公司的产品严格按照国家的法律法规组织生产、销售，保证产品的质量符合国家质量标准。

3.我公司生产销售的陕西洗苯塔SM250Y型不锈钢孔板波纹填料316L金属波纹规整填料产品远销国内外大型知名化工、石油、环保工程等企业，有健全的售后服务网络，并在内蒙、江苏、上海、山东、云南、安徽、四川等地设立了办事处，可24小时赶往现场。

4.产品售后我们有专业技术人员随时对用户在使用产品过程中出现的各种疑问进行解答，应用户的要求，公司还可以派人赶赴现场指导安装。
