陕西煤焦化脱硫塔分布器槽盘式气液分布器液体分布均匀收集再分布功能

     2020年3月10日，江西省萍乡市环星化工填料塔内件有限公司小编接到陕西某煤焦化工厂定制采购脱硫塔分布器，分布器形式为槽盘式，这是一种应用非常广的气液分布器，液体分布非常均匀，有收集再分布的功能。槽盘式气液分布器有4大技术关键：漏液、水平度、热变形和液流网络。可拆型槽盘比焊接式槽盘更容易漏液，现场试漏要求是局部渗漏为合格，滴漏为不合格。对于可拆型槽盘，由于底板较薄，螺栓再密也难以保证不滴漏，故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm，除了保证主梁的扰度、支撑圈的水平度之外，需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器（或集油箱）、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络，以保证*的出量。

1.塔内件的种类：

陕西煤焦化脱硫塔分布器槽盘式气液分布器液体分布器主要包括液体分布器、填料紧固装置（填料塔）、填料支撑装置（填料塔）、集液箱（板式塔）、塔板支撑装置（板式塔）、液体再分布器及进出料装置、气体进料及分布装置及除沫器等。

2.气、液体分布器，收集器：

1）槽式液体分布器：是一种综合性能优良的液体分布器。槽式液体分布器具有安装简便，液体分布均匀，喷淋点密度大，压降极低等优点，目前应用十分广泛。

2）槽盘式气液分布器：槽盘式气液分布器兼具液体收集器、液体分布器、气体分布器、三者功能，具有所占用空间高度低，抗堵塞能力强、无液沫夹带、操作弹性大及压力降低等优点。

3）遮板式液体收集器：遮板式液体收集器是一种置于填料层下面，用来收集塔内分布均匀度已经达不到要求的液体，以便再分布或侧线采出的装置。不影响气体分布的均匀性，压降小，可忽略不计。

3.除沫器：除沫器是安装于塔顶气体出口前，用于分离出塔气体中夹带的液滴，既减少物料损失减少放空气体中夹带的有害成份，从而避免环境污染。

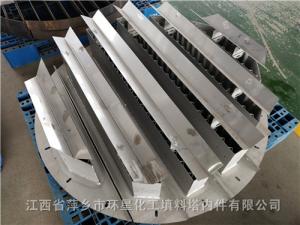

煤焦化脱硫塔分布器槽盘式气液分布器产品图片：直径5.0米、材质304L

1）结构组成：主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。该丝网除沫器不但能滤除悬浮于气流中的较大

液沫，而且能滤除较小和微小液沫，广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

2）主要原理：就是气体通过除沫器中的细丝编织的丝网进行过滤，可除去夹带的雾沫。

3）主要类型

抽屉式除沫器采用HG、T21586-98标准，是由若干块丝网除沫元件构成，通过导轨插入塔体内。该除沫器的特点是操作、维修方面，可在塔体外更换除沫元件，适合于硫酸装置的吸收塔及干燥塔等。

4）材质：丝网除沫器可采用国产进口优质材料：Q235、304、304L、321、316L、F46、NS-80、镍丝、钛丝及合金等材质供用户自选用。

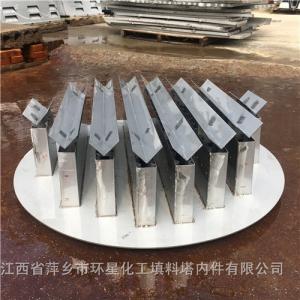

陕西煤焦化脱硫塔分布器4.3米直径槽盘式分布器、不锈钢304材质分布器图片：

    我公司是专业设计、研发、生产、安装煤焦化脱硫塔分布器槽盘式气液分布器液体分布器的厂家。通常情况时按执行标准HG/T 21585.1-1998生产制作；特殊的也可以按客户图纸加工制作，也可以客户提供图纸或者参数我公司技术设计图纸。

结构特点：

    陕西煤焦化脱硫塔分布器槽盘式气液分布器液体分布器是获奖专利产品，是盘式液体分布器的新进展。之所以称其为槽盘式气液分布器是因为它是由若干分布槽规格排列后组焊而成的盘式分布器，起到了集液、布液、布气和侧线采出作用，所以取名“槽盘式气液分布器” 。

    陕西煤焦化脱硫塔分布器槽盘式气液分布器液体分布器是由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部，同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管，在导液管的保护下液体穿过高气速区和变气速区，自低气速区落下，故导液管伸出长度取100mm。

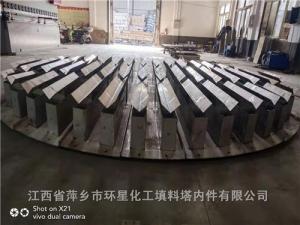

5.6米直径，不锈钢316L材质脱硫塔分布器槽盘式气液分布器产品图片：
