新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料

      2020年3月10日，新疆某大型煤化工厂今年新筹建的150万吨/年煤制烯烃项目，需要采购一百多立方的金属孔板波纹填料，规格型号为：XS125Y型号和XS250Y不锈钢波纹板规整填料。煤制烯烃包括煤气化、合成气净化、甲醇合成及甲醇制烯烃四项核心技术。主要分为煤制甲醇、甲醇制烯烃这两个过程。而其中煤制甲醇的过程占了煤气化、合成气净化、甲醇合成这三项核心技术。煤制烯烃首先要把煤制成甲醇，煤制甲醇技术也就是煤制烯烃技术上的核心。而煤制甲醇的过程主要有4个步骤：首先将煤气化制成合成气；接着将合成气变换；然后将转换后的合成气净化；*将净化合成气制成粗甲醇并精馏，最终产出合格的甲醇。下面小编带大家了解下煤制烯烃项目所用波纹填料的产品技术性能参数。

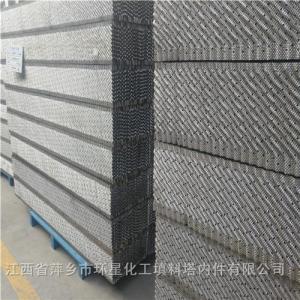

新疆煤制烯烃项目金属孔板波纹填料产品图片：

产品介绍：

    新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料采用表面有沟纹的孔板制成，保持了金属波纹填料结构特点，增强了液体的均布和填料润湿性能，提高了传质效率。金属孔板波纹填料具有通量大、阻力小、效率高、抗堵能力强的优点。金属孔板波纹填料主要材质是不锈钢304、316、316L、碳钢、铝合金纯铜等.其他材质可以根据要求，是适用于化工、化肥、炼油、石油化工、天然气等工业的通用性高效规整填料。 特点：通量大，阻力小，效率高 。在精馏、吸收、萃取等单元操作中广泛应用。

产品安装步骤：

    新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料的组成与金属丝网波纹填料相似。具体的生产和装配步骤如下。

根据圆盘的高度，钢带的长度可以根据冲压(滚动)波的模具而不同。首先对钢带进行冲压、压花、轧制等加工，然后将钢带组装成型。

1、打孔

   为了使所述金属孔板波纹填料良好的液体分布和液接触的效果，上有孔穿孔孔板波纹填料片4?5mm的直径，孔间距一般为13mm。通常在冲压加工，后处理所需的边缘毛刺的孔，孔的间距满足设计要求。

2、压波纹

   打孔后的钢带先压花。金属材料的表面有一定的图案，可以增加表面的润湿性，液体可以在金属表面形成良好的薄膜。然后根据设计要求对波峰高度和波峰距离选择合适的模具，压入波纹。波纹与轴线方向成30度或45度的角度倾斜。

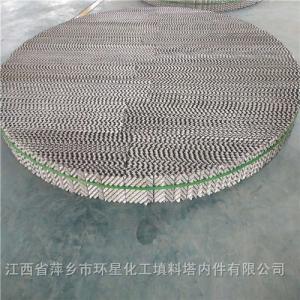

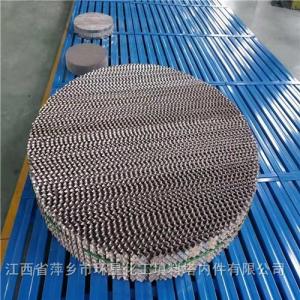

XS125Y型号XS250Y不锈钢波纹板规整填料产品实物图片拍摄如下：

3、组装

    新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料对于小直径塔，托盘的组装方式与网格填料相同。制板后，填充物在圆形方向用钢带拧紧，然后焊接。对于大直径塔（直径大于1.5m）或塔不能为蓝色结构，不可能将其装配到整个磁盘中，需要进行组装。块的原理是填料块可从塔的人孔送入安装，填料块的宽度应小于孔的尺寸。首先，将大直径塔的填充盘划分成若干个块，根据波峰的高度计算每个块的个数，并根据周长的圆弧计算每个块的长度。两个相邻件的波纹倾角通过90°的横截面组装成一定的宽度，然后在两侧点焊或捆绑块填料，使其固定在块中。为了使填料不变形，便于运输，角钢可焊接到固定块填料中。托盘的多个块被分开地组装，然后被编号以避免在塔架内的组件中的误差。

新疆煤制烯烃项目金属孔板波纹填料产品生产设备如下：

功能特点:

    新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料它有通量大、压降低、气液分布均匀分离效果高等特性，较之其他规整填料具有良好的抗堵性能。

金属孔板波纹填料在塔内按均匀几何图形排布，整齐堆彻。他规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却可以提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果。

     新疆煤制烯烃项目金属孔板波纹填料XS125Y型号XS250Y不锈钢波纹板规整填料通过煤气化制合成气，然后将合成气净化，接着将净化合成气制成甲醇，甲醇转化制烯烃，烯烃聚合工艺路线生产聚烯烃。简单来说可分为煤制甲醇、甲醇制烯烃这两个过程。而将煤制成净化合成气后，除了甲醇还能生产出氢气、一氧化碳、合成气、硫磺等产品，而甲醇除了制成烯烃化学品外，还能制成如醇类、醚类、胺类、脂类、有机酸类等化学品，因此大部分煤化工企业都会维持产品的多样性。

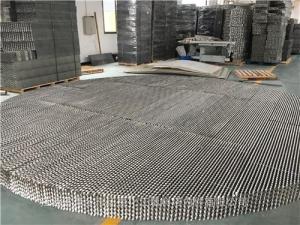

XS125Y型号XS250Y不锈钢波纹板规整填料生产现场图片：
