θ环填料又称狄克松环填料小颗粒高效填料实物特写图片实验室专用θ网环填料

产品性能介绍

　　θ环填料又称狄克松环填料小颗粒高效填料实验室专用θ网环填料，是由金属丝网制成的环状填料，其直径与高度相等。由于其形状类似θ形状，因此叫θ环填料。θ环填料主要用于实验室的精馏柱中以及小批量、高分离精度的产品精馏过程中。目前加工θ环填料的材质有：304和316l两种，型号有：φ2.0ｘ2.0，φ2.5ｘ2.5，φ3.0ｘ3.0，φ4.0ｘ4.0，φ5.0ｘ5.0，φ6.0ｘ6.0，φ8.0ｘ8.0，φ10.0ｘ10.0。通常取塔直径的1/8或1/10作为选择θ环填料的一个粗略指标。

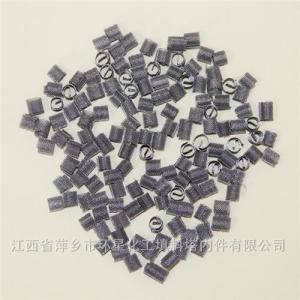

θ环填料又称狄克松环填料小颗粒高效填料实物特写图片如下：

产品生产工艺

　　精馏塔的中小试装置通体由不锈钢制造，可设计常、减、加压使用状态。塔釜可设计导热油，油浴，蒸汽等加热方式。塔节规格Φ38～200mm、高度0.5～8.0m，每段塔节可设置进料口/测温口，亦可结合客户具体要求进行设计制造各种非标产品。整个精馏塔包括：塔釜、塔节、进料罐、塔顶冷凝器、回流比控制器、产品储罐及压力显示测量。塔釜上升蒸汽量可通过采用釜液温度或加热功率进行控制，塔压可采用稳压阀控制，并可装载自力式调节阀。为使塔身在操作过程中尽量避免热量散失，采用现代化智能仪表设置塔身温度给予热量补偿，使实验过程中接近理想状态达到好的实验结果，我公司生产的狄克松填料也可用于此设备中，还广泛应用于脱硫、反萃、木酚萃取等领域。

实验室分离填料，经过多年的探索发展，已经形成了相当完善的体系和产品。主要选型有θ环填料又称狄克松环填料小颗粒高效填料实验室专用θ网环填料、三角螺旋填料、网环填料、不锈钢弹簧填料、玻璃弹簧填料、压延环填料等。

θ环填料又称狄克松环填料小颗粒高效填料实验室专用θ网环填料是用金属细丝缠绕而成，由于其外形与弹簧相似，故有人也称之为弹簧填料，其与弹簧的区别主要在于饶制的每一圈不是圆形而是三角形，近另的两圈错开一定的角度。所以从端面方向看是一个多边形。这种填料效率比较高，但同相同水力学直径的θ环填料相比，阻力稍大一些。

网环填料

O.G.Dixon于1949年研制成功,由拉西环填料衍生；θ环填料又称狄克松环填料小颗粒高效填料主要用于实验室及小批量、高纯度产品的精馏分离过程，以及分离稳定同位素和实验室规模的同位素研制。由60～100目金属丝网卷制成形，直径与高度相等，常用材质包括：不锈钢、铜等。由于金属丝网的毛细作用，液体能很好地分散成膜，利于气液两项进行充分传质、传热，可显著消除沟流等不稳定现象。

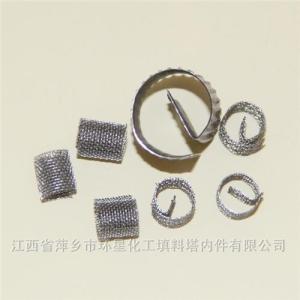

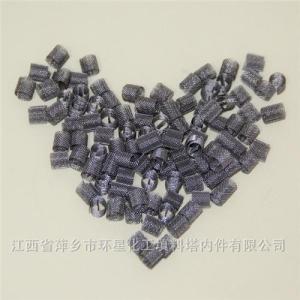

θ环填料又称狄克松环填料小颗粒高效填料实物特写图片如下：

在稳定操作条件下，理论板数每米高可达到30块，是*常用的实验室散装填料之一。

产品规格包括：（直径×高度，mm）2×2、2.5×2.5、3×3、4×4、5×5、5×5(双层)、6×6(双层)等，定制规格≤25×25mm，其中使用*多的规格为3×3mm，其每米理论板数在20块左右，远高于规整填料。

材质：316L（00Cr17Ni14Mo2），提供材质化验单保证材质。

产品应用成功实际案例：

     2020年2月15日，我公司江西省萍乡市环星化工填料塔内件有限公司收到河北某精细化工公司询价θ环填料，我们平常也习惯叫它Q型环填料，因为外形很像英文字母Q，因此得名，河北客户是新上的精馏塔装置项目，需要做个小实验，因此打算用不锈钢θ环填料来进行试验。称狄克松填料（Dixon Ring）、Q网环填料，是一种小颗粒高效填料，用金属丝网或刺孔板制成，填料的直径与高度相等。由于不锈钢丝网的毛细作用，液体能很好地分散成膜，利于气液两项进行充分传质、传热，可显著消除沟流等不稳定现象。θ环填料主要用于实验室及小批量、高纯度产品的分离过程。
