bx500plus填料不锈钢丝网波纹填料特性数据CY700型1000Y型金属丝网波纹填料

    2019年11月3日，我公司萍乡市环星化工填料塔内件有限公司接到四川某大型医药生物科技公司询价bx500plus填料，这种不锈钢丝网波纹填料是我公司的主打生产产品，在产品质量及单价上面都很有优势，所以在客户对比价钱及厂家实力之后，*还是选择我们家采购。除了bx500plus填料，还可以生产CY700型1000Y型金属丝网波纹填料。我公司生产的金属规整填料有：不锈钢孔板波纹填料、金属丝网波纹填料、不锈钢蛇板填料（TP板填料）、不锈钢316L网孔波纹填料、不锈钢刺孔波纹填料、金属斜管填料、不锈钢斜板填料等。

    我公司萍乡市环星化工填料塔内件有限公司除了金属不锈钢规整丝网波纹填料外，还生产的不锈钢散堆填料有：鲍尔环、阶梯环填料、金属304拉西环、IMTP矩鞍环填料、英特洛克斯环、EA-2共轭环、不锈钢304扁环、VSP八四内弧环、不锈钢双层共轭环、金属星星环、铝质花环填料、双翻边阶梯环填料等。我公司金属填料主要以碳钢、不锈钢、铝合金、钛材及特种合金材质做为原料来制作成型的：它具有壁薄、质轻、耐冷热、空隙率大、通量大，压降低、阻力小、分离效果好、寿命长等优点，能在高温、高压、高冲击强度下使用；金属填料制作原材料中碳钢填料造价低，且具有良好的外表润湿性能，对于无腐蚀或低腐蚀性物系应优先考虑使用，但是如果在有腐蚀的场所使用碳钢可能会生锈；不锈钢填料耐腐蚀性强，一般能耐除Cl– 以外罕见物系的腐蚀，但其造价较高但有良好的使用效果；钛材、特种合金钢等材质制成的填料造价很高，一般只在某些腐蚀性极强的物系下使用。

下图是我公司金属规整填料车间正在生产bx500plus填料

产品结构形式

bx500plus填料不锈钢丝网波纹填料特性数据CY700型1000Y型金属丝网波纹填料与其它形式的金属丝网波纹填料产品不同之处在于它的波峰高的减小和流体通路对塔轴线倾斜角的增大。在正常工作负荷时，CY700型金属丝网波纹填料每米压降为667Pa（5mmHg），相当于每块理论板66.7Pa。这不仅比塔板低得多，而且与一般填料（如50mm鲍尔环）相比也是小的。加外压力降随蒸汽负荷增加而沿平滑曲线上升，即使液泛，也没有急剧增大，这表面其流体力学性能比较稳定。

bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料是应用最为广泛的一种，由压成波纹的丝网片排列而成组成的盘状规整填料，相邻两波纹片方向相反，也可做成双层形式的，波纹片倾盘为30度，或者40度。在塔内填装时，上下两盘填料交错放。具有高效、压降低和通量大的优点。一般CY700型金属丝网波纹填料生产的每盘的盘高为100mm，也可以生产别的高度的，一般做塔直径的尺寸，防壁流效果更好。或者每盘填料外侧捆圈直接翻边，也可防壁流。对于小塔径建议不分块，可方便直接整盘安排，直径在1.2米以上的大塔或无法兰结构的塔器，则可采用DN500mm人孔分块形式从人孔装入塔内再拼装。

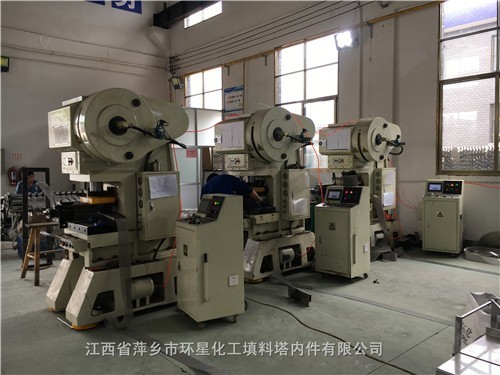

bx500plus填料不锈钢丝网波纹填料生产现场设备图片：

产品简介

bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料是由若干平行直立竖放着的用不锈钢材质的丝编织成的网片组成，网片的波纹方向与塔轴线成一定的倾斜角（一般为45°），相邻两片的波纹倾斜方向相反，于是在波纹网片之间构成了一个相互交叉以相互贯通的三角形截面的通道网，组装在一起的网片周围用带状丝网圈箍住，构成一个圆柱形盘，填料盘的直径要稍微比塔的内径小2mm左右，以便于装入塔内不拥挤。填料装入塔时上下两盘填料的网片方向成90，填料在塔内构成均匀的几何图形排列,规定了汽液流路,改善了沟流及壁流现象，起到填料的作用。

产品性能优点

鉴于不锈钢丝网波纹填料的几何结构，具有以下明显优点：

①、bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料比表面积，空隙率高、重量轻。BX500型不锈钢丝网波纹填料的比表面积相当于50mm金属鲍尔环的4.5倍，鲍尔环比表面积120,空隙率高，丝网又具有强烈的毛细作用使其湿润性能优良，湿空隙率几乎等于干空隙率；

②、蒸汽通路倾角小，沿程阻力低；

③、填料表面湿润均匀，即使喷淋密度为0.2mh,也能达到完全湿润，因此填料效率较高；

④、径向扩散良好，汽液接触充分。

⑤、蒸汽扩缩引起的压力损失小。bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料在操作时回流液在该填料表面以一种通畅的字形运动，沿网面而下。由于丝网强烈的毛细作用，填料表面就形成了均匀完整的薄膜，液膜厚度仅0.08mm。气体通过规则排列的倾斜通道上升，流体阻力小，因为这种填料彼此交错90度排列，气液两相均匀分布在塔截面上，也更易传质。不锈钢丝网波纹片小开有小眼，加强液体均布，减少填料中的死角，特别是小塔，提高分离效率。丝网与目数：对丝网波纹填料，目前不锈钢丝径我国通常选用0.12或者0.15mm的丝径。丝网目数越高，液体成膜越易，通常推荐60目丝网，对于丝径较大的，也可选用40-50目的网材。

bx500plus填料不锈钢丝网波纹产品图片：

特性数据

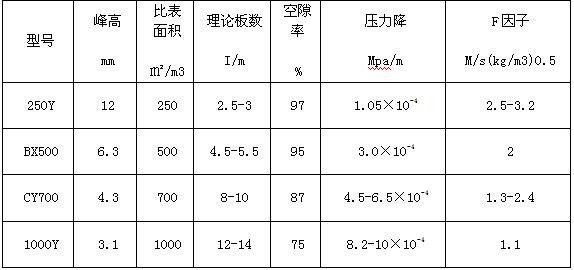

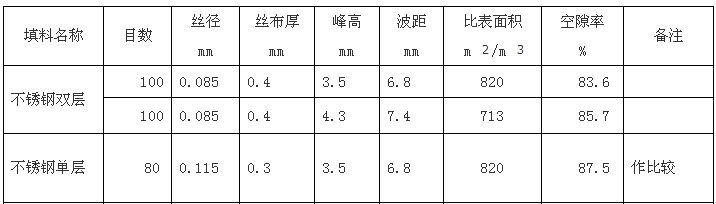

bx500plus填料不锈钢丝网波纹填料特性数据如下:

不锈钢丝网波纹填料CY700型产品图片：

主要应用

近年我公司生产的bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料应用于太阳能光伏能源企业以及精细化工等，如重庆化工研究院、河南朝歌新能源、天津海阔天平化工有限公司等单位多年来与我公司萍乡市金达莱化工填料有限公司订购不锈钢丝网波纹填料。他们都一直认可我们的产品材质真实可靠，理化标和化学成分达到国标规定，产品比表面积、规格能满足使用要求。

bx500plus填料不锈钢丝网波纹填料CY700型1000Y型金属丝网波纹填料广泛应用于各种化工厂比如石油化工、精细化工、制药和香料工业、化肥、然气、生物化工、环境工程、多种精密分离、精细分离、高纯分离、深冷分离、空气分离等广大领域。

1、乙醇的分离塔将原来5米的瓷环填料换成304不锈钢丝网波纹填料，用同样原料就能分离出K醇含量为0.05%食用酒精。产量提高了2倍，还生产出光学纯酒精，塔效率达每米8块理论级，相当于瓷环填料的2.5倍。

2、合成脂肪酸分离，采用CY－700型金属丝网波纹填料进行真空精馏，单碳酸纯度可达92％－98％，证明该塔高效、低阻、生产能力大、操作范围广，适于脂肪酸的真空精馏。

3、食用洒精溶液中K醇的分离，采用CY－700型金属丝网波纹填料，使酒精中K醇含量由0.24%降到0.06%以下达到出口标准。

CY700型1000Y型金属丝网波纹填料产品图片如下：

其他:
