小直径盘管式液体分布器盘式升气管型液体分布器升气管式液体分布器

    2019年8月23日，江西省萍乡市环星化工填料塔内件有限公司车间正在生产700mm小直径盘管式液体分布器，这是一种盘式升气管型液体分布器也叫它升气管式液体分布器，今天萍乡环星小编就带大家了解这种分布器的产品性能特点及分布特点：盘式升气管型分布器是由多孔板和用作气体通道的升气管以及用作泄液的降液管（有的不装降液管，直接通过板上降液孔流液）等零件组成。为了使升气管只通过气体，其较降液管高，且每个升气管上还装有风帽或挡液盖板。降液管口可开有一定形状的剖口，以在液体流量不大的情况下，液体分布对装置的水平与否不敏感。由于这部分分布器操作弹性不大，故更适应于用作液体分布器。

小直径盘管式液体分布器产品图片如下：

    与槽式分布器相比，由于其所有布液小孔处于同一液位高度，故液体分布较均匀，而槽式分布器难以做到各分槽的液位高度相同；其占据的空间较小。它的不足之处是用作再分布器是，液相深度混合度较差，气相通过的阻力要高于槽式分布器。安装位置上，盘式液体分布器要求有足够的气体释放空间，一般安装在填料层上方150-300mm处，而槽式分布器可直接安置于填料压圈上，距填料层上面50mm。物料含有固体杂质时，除了加大小孔直径和进品处设置过滤器外，在设计时要考虑将布液小孔安置在矩形升气管的周边，在升气管内壁有导液管。当小孔不在底板上时，会有很好的防堵塞功能：开多排布液孔，操作弹性可增大到1：5，但要注意防止槽底板的泄漏；升气管通道面积增大，分布器压降小，这样其结构较为复杂，制造质量要求高，适用于炼油装置中的常减压等大中型塔器。

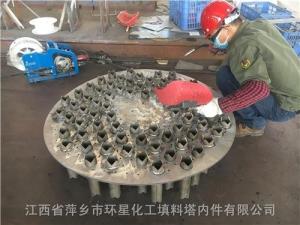

下图是车间正在生产盘式升气管型液体分布器升气管式液体分布器现场图片：

     盘式升气管型液体分布器是常用的液体分布器之一，它是在底盘上开布液小孔及升气管，气体从升气管上升，而液体则从小孔中向下流。底盘固定在塔圈上，固定方法与塔板相同。根据塔中填料的类型及被分离物系的要求，布液孔的排列及孔数要合适。升气管截面可以是圆形或矩形，其高度为250mm左右，由物系和操作弹性而定，对只有人孔的塔，也要考虑从入孔进入的可能性。其操作弹性为1：2.用于直径小于一米的塔时，也做成带边缘形式的分布器，对于有法兰的小塔，也可制成整体式。分布器用支耳固定在塔壁上，其与塔壁之间空隙作为气体通道，约占塔截面各的15%，因而可减小盘内升气管面积，以利布液小孔的布局。小孔直径应大于5mm。

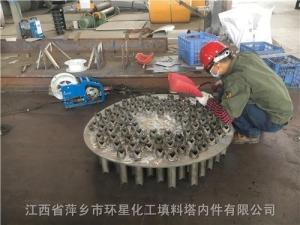

下图是车间正在生产升气管式液体分布器现场图片：

     对于直径大于3米的大塔，可采用盘式分布器，它用一个（对于更大的塔可用多个）支承梁将分布器分成两部分，设计时要考虑大负荷下梁的每米大挠度小于1.5mm。塔壁支承圈视塔径而定，可取40-100mm，两个主分布槽置于矩形升气通道之上，进入的液体由导管分配到该槽中，再由该槽将液体进到盘上，这样可减小盘上液面落差并加强液相的浓度混合。分布器的设计与槽式分布器相同。

升气管式液体分布器的升气管的作用是使塔内上升气相通过分布器进入上面的填料层，因些要求它均匀分布气相，且阻力要小，要便于安排布液小孔，其总面积占塔截面的15-45%，常采用圆形或矩形两种截面，圆形升气管直径一般为100-150mm，通常矩形升气管的气体通道截面大于圆形升气管。升气管高度可以根据需要而定，但标准高度为150mm。高液位要低于升气管上沿25-50mm。操作弹性由高液位和低液位而定。

    我公司萍乡市环星化工填料塔内件有限公司的小直径盘管式液体分布器盘式升气管型液体分布器升气管式液体分布器产品严格按照国家的法律法规组织生产、销售，保证产品的质量符合国家质量标准。我公司生产销售的产品远销国内外大型知名化工、石油、环保工程等企业，有健全的售后服务网络，并在内蒙、江苏、上海、山东、云南、安徽、四川等地设立了办事处，可24小时赶往现场。产品售后我们有专业技术人员随时对用户在使用产品过程中出现的各种疑问进行解答，应用户的要求，公司还可以派人赶赴现场指导安装。
