精馏塔丝网波纹填料BX500不锈钢丝网填料CY700金属波纹丝网填料如何选型

      2019年8月18日，关于精馏技术广泛应用于各类化学品的生产中，而精馏塔在化工厂也是较为常见的装置之一。要学懂精馏，对精馏塔的结构功能也要充分领会。今天小编带大家了解一下精馏塔以及各个结构部件。萍乡市环星化工填料塔内件有限公司经常遇到不同的客户提出关于精馏塔的相关技术问题，有问到：精馏塔泡罩板式塔和丝网填料塔怎么区分、怎么应用等？其实精馏塔板式塔常见是是泡罩塔盘和浮阀塔盘等板式塔，精馏塔填料塔包括丝网波纹填料、孔板波纹填料、陶瓷波纹填料等，规整型填料居多，也有陶瓷散堆鲍尔环、矩鞍环等，金属的有阶梯环、拉西环、八四内弧环等用的都比较多。今天萍乡环星填料小编就给大家分享关于精馏塔知识：精馏塔丝网波纹填料BX500不锈钢丝网填料CY700波纹丝网填料如何选型？

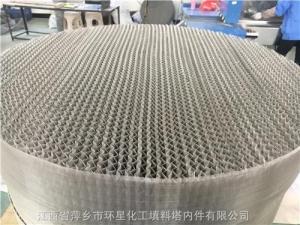

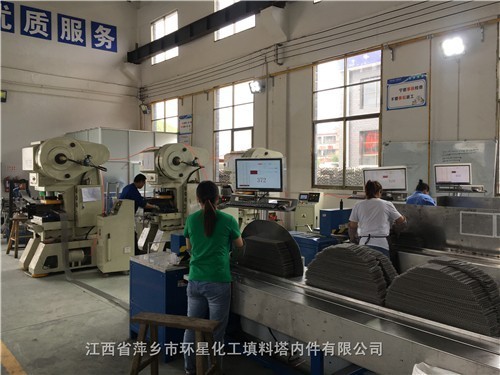

下图是我公司生产丝网波纹填料车间设备情况现场正在生产CY700型丝网填料，材质304，直径：600mm图片：

填料的选择要求有哪些？

精馏塔丝网波纹填料BX500不锈钢丝网填料CY700波纹丝网填料塔中，蒸汽与液体相接触进行热量和物质的交换主要是在填料表面进行的，因此填料的性能直接影响填料塔的性能。为了使填料塔能有效的操作，所用填料应具备以下条件：

（1）填料的比表面应大，（比表面是指单位体积填料所具有的总表面积a=na0。式中a为比表面积，a0为一个填料的表面积，即一个填料的内表面和外表面之和。n为每立方米的填料个数）以保证气液接触良好。

（2）填料的自由体积（又称空隙率，是指干燥状态下，填料所占有的体积中能流通气体的那部分体积，ε＝（1-nV0）×100%。式中ε为空隙率；V0为一个填料的体积）要大，以保证气流上升时阻力较小。

（3）具有足够的化学稳定性，不被蒸气及液体所腐蚀。

（4）重度要小，以减轻填料的自重，并应有足够的机械强度。

（5）价格便宜，容易得到。

精馏塔丝网波纹填料BX500不锈钢丝网填料CY700金属波纹丝网填料产品概述：

丝网填料型号包括：BX500型高效金属丝网波纹填料，它与所有金属丝网波纹填料一样，操作时回流液在该填料表面以一种通畅的“Z”字形运动，沿网面而下。由于 BX500丝网波纹填料强烈的毛细作用，填料表面就形成了均匀完整的薄膜，薄膜厚度仅0.08m。气体通过规则排列的倾斜通道上升，液体阻力小，因为填料盘彼此交错90°排列，气液两相均匀分布在塔截面上，也更易于传质。

不锈钢丝网填料型号：BX500型高效金属丝网波纹填料由压成波纹的丝网片排列而成组成的盘状规整填料，相邻两波纹片方向相反，也可做成双层形式的，波纹片倾盘为30度，或者40度。在塔内填装时，上下两盘填料交错放。具有高效、压降低和通量大的优点，产品有BX、CY型，常用于难分离和热敏性物质的真空精馏，常压精馏和吸收过程。

精馏塔丝网波纹填料BX500不锈钢丝网填料CY700金属波纹丝网填料产品应用:

1）：AX250型丝网波纹填料主要应用于生产能力大、操作压力一般在102-106Pa之间；

2）：BX500型金属丝网波纹填料适应于热敏性、难分离物系的真空精馏，尤其是低于7Kpa的工况。主要应用于石油化工及一般化工：如在三聚甲醛精制装置中采用５００型金属丝网波纹填料塔分离已获得成功，产品纯度大于９９.９％，杂质含量小于３００ppm,提高了生产能力，降低了能耗；对苯二甲酸二甲酯真空精馏装置应用500型填料投产成功，20年来效果良好；提纯精制维生素E：维生素E是热敏系物质，丝网波纹填料由于其高效和低压降特性，维生素E可以在填料塔中以普通真空精馏形式进行精制。我国某制药厂从瑞士苏尔寿公司引进了生产维生素E的精馏装置和技术，精馏塔采用BX500型金属丝网波纹，填料层高2.04米，塔顶压力为50Pa，塔底压力不超过200 Pa，釜温不超过250℃，维生素C的收率在90%以上，纯度可达99.5%以上。

3）：CY700型金属丝网波纹一般用于同位素分或需要大量理论板的难分离物系的精密分馏。这些物系分离需要上百块理论板。也常用于高度限制或者要求达到高纯度产品的场合，主要应用于许多石油化工、香料、医药、染料产品。其操作压力范围不只是5-100kpa,已扩大到加压及低温精馏的领域。如合成脂肪酸分离：采用700Y型金属丝网波纹填料塔进行真空精馏+单碳酸纯度可达92-98%。

    萍乡环星化工填料塔内件有限公司精馏塔丝网波纹填料BX500不锈钢丝网填料CY700金属波纹丝网填料等产品质量虽然是全国很好的，但是价格却不是高的。始终将客户的利益摆在首位是我公司的价值观。我公司向客户的承诺是：按时交货；如果产品出现质量问题，无条件给予退货、换货；我们的产品顾问还可以根据客户实际情况和需要推荐适合的产品。

萍乡环星化工填料塔内件有限公司生产的精馏塔可分为板式塔和填料塔。板式塔又分为有溢流装置和无溢流装置。有溢流装置的塔板有：泡罩塔板、S型塔板、浮阀塔板、筛板、舌型塔板、浮动喷射塔板和斜孔塔板。没有溢流装置的塔板有：筛板及筛孔穿流板和波纹塔板。填料塔有：填料塔、多管填料塔、乳化填料塔等。

什么是填料塔？

填料塔在塔内装有一定高度的填料，属于气液连续接触的传质设备。塔内的上升蒸汽沿着填料的孔隙由下而上的流动；塔顶留下的液体沿着填料表面自上而下的流动。气液两相间的物质与热的传递，是借助于在填料表面上形成较薄的液膜表面进行的。填料塔突出的优点是：流体流动的阻力小，结构简单，钢材用量少，造价低，安装检修方便，填料便于用耐腐蚀的材料制成。

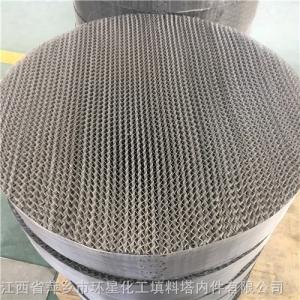

下图是我公司生产的精馏塔丝网波纹填料BX500不锈钢丝网填料CY700波纹丝网填料产品图片
