洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料

    2019年8月16日，我公司接到山西煤焦化公司采购125立方，洗苯塔金属高效型规整填料，选用的是不锈钢孔板波纹填料，规格型号SKB-250Y波纹规整填料，材质：不锈钢S30408和S31603两种材质。洗苯塔选用了合适的填料后为保证高效规整填料的传质效果需配套使用合适的液体分布器以保证液体分布均匀，且液体分布点要保证一定的液体喷淋点密度和液流强度。所以我们公司在填料塔的最下段填料层配套安装槽盘式液体分布器，在保证液体均匀分布的情况下，每个液体分布点的液流强度均匀，能将填料层的传质性能性能达到*，更能保证工艺性能。

洗苯塔选用高效型规整填料并配套配套安装槽盘式液体分布器能达到以下效果：

（1）当塔的操作负荷在数据表规定的所有有效范围内变化，保证能名够安全、稳定长期操作运行

（2）操作弹性满足要求的50%---150%

（3）填料段床层压降小于0.4kpa

（4）填料塔煤气中含苯保持在1.5g/m3以下

洗苯塔金属高效型规整填料产品实物图片如下：

产品说明：

洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料是规整填料的一种，其填料单元是带有斜齿的波纹不锈钢薄片组成圆柱体， 上下两盘波纹填料盘旋转90 0 叠放。 在波纹片上冲有小孔，根据工艺设计的需要，波纹板片上也可不冲小孔。在波纹片上压制有细纹，或采用与细纹等效的滚压纹，如点状、虚线状等，这样有效地加强了横向混合、增强液体分布及均布，提高填料表面的湿润能力，从而提高传质效率，同时可提高填料盘的刚度。填料在塔内构成均匀的几何图形排布。金属孔板波纹填料属高效填料，具有低阻、高效、你持液量、通量大、操作弹性大等特点，并能适应现代大型塔生产要求。

不锈钢孔板波纹填料SKB-250Y波纹规整填料产品分块图片如下：

产品性能特点：

洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料压降可以很小，同时却提供更多的比表面积，在同等容积中可以达到更高的传质、传热效果.还由于结构的均匀、规则、对称性，在与散装填料具有相同的比表面积时，金属孔板波纹填料的空隙率更大，具有更大的通量，综合处理能力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整填料在工业中得到应用。

产品应用范围及场合 ：

洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料主要应用于原油、天然气处理过程中的三相分离器或两相分离器中作为油水分离器填料、聚结板填料、汽液分离填料。 产品涉及化工、石油化工、 化肥工业、天然气净化、冶炼、轻工、食品、精细化工、医药、生物化工、环保、环境工程等.如 煤化工（在焦化厂回收焦炉煤气中粗苯的洗苯塔、脱硫塔、脱苯塔）、 乙烯/苯乙烯分离，高纯氧制备、叠合油分离、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油、汽油脱硫醇、甲醛吸收塔、环已回收塔、汽油分馏塔、催化重整预分馏塔、炼油厂润滑油型减压塔、炼油厂催化裂化装置稳定塔、芳烃分离及溶剂油分离塔、脱丙烷塔、加压精馏塔，化肥厂造气用综合洗气塔、饱和热水塔、氨回收塔、解吸塔、变换饱和热水塔、脱碳塔、甲醇精馏塔，环保工业中含氮氨水回收、废丙酮回收、二甲基甲酰胺高纯度回收、酸性污水汽提塔等装置中.

洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料在蒸馏、精馏、吸收、解吸、萃取、化学交换、洗涤、再生、传热、汽提、闪蒸、捕沫等多种场合的传质设备中具有广泛的用途，具有较大的通量和较高的分离效率。

金属孔板波纹填料由于其结构原因，要求物料清洁，不含固体颗粒及不易产生自聚，相对不锈钢丝网波纹填料，金属孔板波纹填料的抗堵能力更强。

金属孔板波纹填料材质

金属孔板波纹填料材质有304、30408、321、316、316L等。

产品应用成功实际案例：

洗苯塔内金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料选型要求选用尺寸适宜，填料通量大、压降小并具有传质效率高的特点，适用温度小于等于400°C。洗苯塔内金属高效型规整填料结构形式直径小于500mm的为整盘，大于500mm的要求填料盘为分块，一般单层高度不小于150mm。分块的目的是便于填料进入设备内安装，每块拼接起来的总尺寸应设计小于设备人孔内径5mm左右。填料盘由若干波纹片垂直列通过高温点焊连接形成的填料盘，相邻两孔板波纹片傾角方向相反，设计傾角为45°，相邻波纹片傾角成90°交叉。

洗苯塔金属高效型规整填料不锈钢孔板波纹填料SKB-250Y波纹规整填料的填料片应先用不锈钢薄钢带为原材料，厚度不小于01-0.15mm，能满足装填过程中人工踩踏支撑强度。制作生产时一般要在钢带上冲圆孔后滚压波纹带表面隔（压）窝，开孔率需达到89%，圆孔直径3-4.5mm左右。这样可使填料表面可充分润湿从而形成良好布液传质功能。

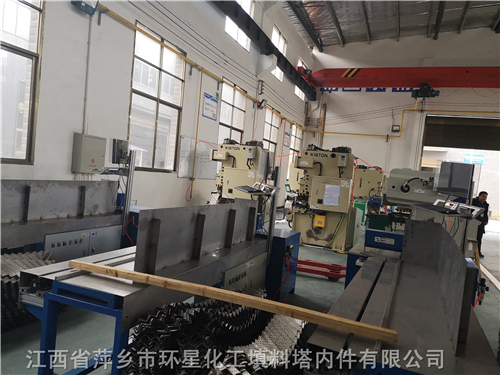

洗苯塔金属高效型规整填料不锈钢孔板波纹填料生产车间设备图片如下：
