钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘焦炉煤气高效斜孔塔板改造项目

     2019年8月12日，陕西某煤化工厂的焦炉煤气斜孔塔板改造项目：钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘，需要采购一批钛材的塔盘板，产品直径：DN2600，材质：TA2，数量：35层，全部要求生产安装改造设计一体化，下面是客户的一些技术要求：

产品性能及技术要求：

2.1根据甲方提供的资料及现场设备状况，乙方进行转化设计、制造。

2.2斜孔喷吹塔盘技术要求

2.2.1斜孔喷吹塔盘Ⅰ技术要求

2.2.1.1 TA2材料要求是使用国内生产的全新产品。甲方有权对乙方提供的材料进行抽样检验，如不符合要求必须退货，乙方不得在本次合同设备中使用，因此影响工程进度和造成直接经济损失由乙方承担。2.2.2斜孔喷吹塔盘Ⅱ技术要求

2.2.2.1斜孔喷吹塔盘Ⅱ采用材质S31603材料要求是使用国内生产的全新产品。甲方有权并会对乙方提供的材料进行抽样检验，如不符合要求必须退货，乙方不得在本次合同设备中使用，因此影响工程进度和造成直接经济损失由乙方承担。

2.2.2.2 斜孔喷吹塔盘Ⅱ采用S31603的材质主要成分：022Cr17Ni12Mo2，化学成分要求（即C≤0.030； Mn≤2.00； Si≤1.00； p≤0.045 ；S≤0.030 ；Cr 16.0～18.0 ；Ni 10～14； Mo2.0～3.0。

2.2.2.3斜孔喷吹塔盘Ⅱ采用S31603材料是不锈钢中的超低碳材料，制作加工过程中应严格防止材料渗碳，焊接材料必须与母材相同不得代用，采取安全可靠的措施保护好S31603板面在制作加工中不能与碳钢接触。

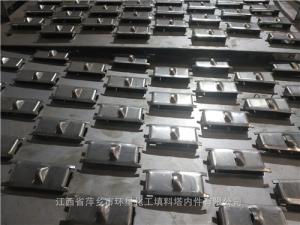

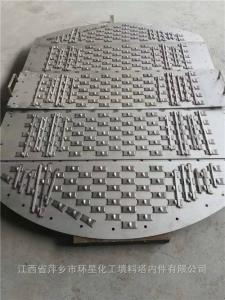

车间正在生产钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘产品图片：

产品介绍

钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘焦炉煤气高效斜孔塔板因具有操作弹性大、效率高等诸多优点，在工业生产中得到极为广泛的应用。F1型浮阀（国外通称V1型），是用钢板冲压而成的圆形阀片，浮阀塔F1-型下面有三条阀腿，把三条阀腿装入塔板的阀孔之后，用工具将腿下的阀脚扭转90°，则浮阀就被限制在浮孔内只能上下运动而不能脱离塔板。当气速较大时，浮阀塔F-型浮阀被吹起，达到大开度；当气速较小时，气体的动压头小于浮阀自重，于是浮阀塔F-型浮阀下落，浮阀周边上三个朝下倾斜的定距片与塔板接触，此时开度最小。定距片的作用是保证最小气速时还有一定的开度，使气体与浮阀塔F-型塔板上液体能均匀地鼓泡，避免浮阀与塔板粘住。浮阀塔F-型浮阀的开度随塔内气相负荷大小自动调节，可以增大传质的效果，减少雾沫夹带。

产品说明：

我国目前主要采用的是圆形阀。其中最常用的F1型，国内已有部颁标准(JB1118)。F1型浮阀有轻阀、重阀之分。阀片与三个阀腿是整体冲成的，阀片周围有三个起始定距片，它能在阀片关闭时使阀片与塔盘板之间仍保留一定间隙，起始定距片使得阀片与塔盘板之间的接触面很小，避免阀片粘在塔盘板上，因而当气量增大时，阀片能平稳地升起，阀片的周边向下有倾斜，在气液接触时加速了湍动作用。F1型浮阀结构简单，制造方便、性能良好，标准规定阀体材料可以选用碳钢、不锈钢或耐酸钢；轻阀厚度为1.5mm，重约25g，重阀厚度为2mm，重约33g。

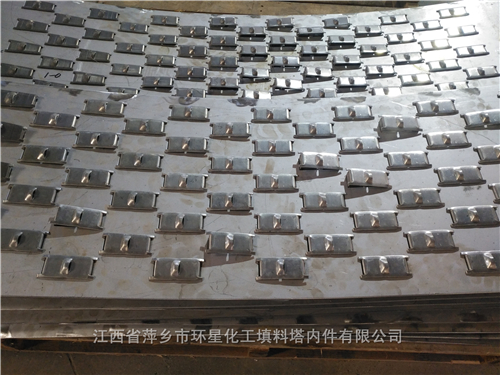

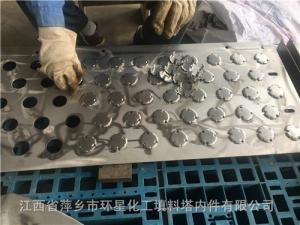

车间正在生产钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘产品图片：

产品结构性能：

钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘焦炉煤气高效斜孔塔板在阀盖上开有小孔，充分利用浮阀上部的传质空间，使气体分散更加细密均匀，气液接触更加充分。局部采用带有导向作用的微分浮阀，消除塔板上液体滞留现场，提高气液分布的均匀度，阀脚采用新的结构设计，使浮阀安装快捷方便，操作时浮阀不易旋转，不会脱落。

不锈钢浮阀塔盘塔板浮阀的型式很多，除F1型浮阀外，还有有圆形浮阀十字架型浮阀，也有导向浮阀，还有条形的阀、V型、T型和A型。产品主要规格：直径：Φ300-Φ4000阀型：流型：单流型，双流型，U型流型和阶梯型。材质 1Cr18Ni9Ti不锈钢，A3碳钢、321、316L等。特殊材质如304L或2205及特殊规格，可由用户选订。

十字架浮阀塔盘化工别名:十字架浮阀塔板，气液呈逆流的塔板溢流装置： 十字架浮阀塔板自50年代以来一直在工业领域被成功的应用，实践证明十字架浮阀塔板生产能力大，板效率高，面且结构简单安装方便，因而获得了非常广泛的应用。产品主要广泛用于精馏、萃取、医药、石油化工、炼油等装置，以及乙苯—二甲ben精馏、合成安驰放气鼓泡吸收。

产品应用成功实际案例：

    2019年8月8日，我公司萍乡市环星化工填料塔内件有限公司收到山西某大型煤化科技公司客户询价采购一批斜孔塔盘，项目名称：1号 、2号焦炉煤气蒸氨塔环保节能改造项目-斜孔塔盘。产品技术要求如下：

物资名称：斜孔喷吹塔盘Ⅰ，物资编码：1200A40515M01060，数量：10套；斜孔喷吹塔盘Ⅱ，物资编码：1200A40515M01061，数量：52套（一种装有悬空溢流堰的蒸氨塔，其塔内件高效斜孔塔板包括受液盘，受液盘上设置一种特殊的溢流堰，受液盘上开设多个舌孔，每个舌孔一侧均设置舌板，舌孔一侧的舌板包括倾斜舌板和水平舌板，倾斜舌板一端与受液盘连接，倾斜舌板另一侧与水平舌板连接，水平舌板与受液盘平行，倾斜舌板与受液盘之间的夹角α的角度为15°～30°，各舌孔在受液盘上排列成多列，每一列均与溢流堰的长度方向平行，受液盘上舌孔的列数为3的整数倍。能够有效提升气液两相的接触效率，缩短气液两相达到平衡所需的时间，气流的阻力仍保持在相对较低的水平。 ）的有关设计、制造技术和设备供货、安装进行充分交流和协商，甲乙双方达成技术协议如下：

工况条件

1.1自然条件

1.1.1环境温度：*：-6℃，*：38℃；

1.1.2 环境湿度：*70%，最小50%；

1.1.3 当地大气压：83.7KPa ；

1.1.4 海拔高度：1532米

1.1.5工作方式：每年365天，每天24小时连续工作，1年检修一次。

1.1.6安装场所：一期蒸氨工序，室外安装（露天布置）。

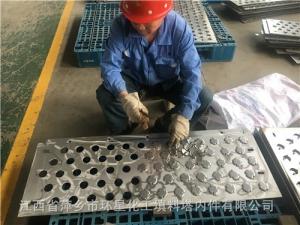

钛材TA2材料斜孔塔盘蒸氨塔斜孔喷吹塔盘产品图片：
