精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料的优点和缺陷说明

    我公司萍乡市环星化工填料是一家生产精馏塔金属丝网规整填料的厂家，有着十多年的生产经验，高薪聘请天津技术人才，专业指导生产各种新型丝网波纹填料，虽然规整波纹填料的优点使期应用范转广泛但是他也自身的缺陷，下面萍乡环星填料公司小编给大家科普：精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料的优点和缺陷说明

首先：这种填料造价成本高；在直料塔中安装装砌时操作需求高，塔身装置的笔直度需求严厉，盘与塔壁间的缝隙要堵实；

再有是填料内部通道狭隘，易被阻塞且不易清洗等。但是，因为其传质功率很高且阻力很小，在精细精馏和真空精馏中运用很适宜，这种填料最开始时，多用于直径小于1米的小的填料塔，随着技术的不断提升现可用于直径达几米的塔，运用范畴也不再局限于蒸馏。

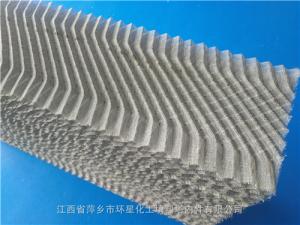

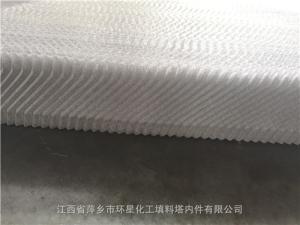

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料产品图片如下：

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料是由细密的不锈钢丝网制成的规整波纹填料。是当前工业生产中运用比广泛的高效填料。金属丝网波纹填料常用的不锈钢丝网标准为密度60目不锈钢丝网。丝径有0.15mm和0.12mm，1米宽，30米长，18.5公斤，（0.15mm*经60目*纬50目），原料常用的有304、304L、316 和316L，也有厂家会采用价钱较低的202和201原料，虽价格低但是极易生锈。

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料是笔直波纹填料这样的结构特征的长处有5个：

1、各片摆放规整而峰谷之间空地大,气流阻力小

2、波纹间通道的方向频频改动，气流滑动加重;

3、片与片之间以及盘与盘之间网条交织，促进液体不断再散布；

4、丝网细密，液体可在网面构成安稳薄膜，即便液体喷淋密度小，也易于到达彻底潮湿；

5、理论塔板数高，通量大，压下降，低负荷性能好，理论塔板数随气体负荷的下降而添加，几乎没有低负荷极限；操作弹性大；扩大效应不明易；

 鉴于上述长处，不锈钢丝网波纹填料可以适合精细、大型、高真空精馏设备的需求。尴尬别离物系、热敏性物系及高纯度产物的精馏别离供给了有利的条件。

产品介绍：

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料是由垂直排列的波纹丝网条片组成盘状规整填料，每盘填料高度约100~200mm。波纹方向与塔轴倾斜角为30度或45度，相邻两片波纹方向相反。填料盘直径比塔径小2毫米左右，紧密地填充塔截面。每盘填料外侧可以有翻边或者直接抱箍。上下相邻两盘交错90度排列起来。对于直接273MM~1000MM小塔径，填料整盘装填；对于直径在1米以上的大塔或无法兰结构的塔器，则可采用分块形式从入塔内拼装。

产品结构优点：

①、比表面积，空隙率高、重量轻。精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料的比表面积相当于50mm金属鲍尔环的4.5倍，鲍尔环比表面积120,空隙率高，丝网又具有强烈的毛细作用使其湿润性能优良，湿空隙率几乎等于干空隙率；

②、蒸汽通路倾角小，沿程阻力低；

③、填料表面湿润均匀，即使喷淋密度为0.2mh,也能达到完全湿润，因此填料效率较高；

④、径向扩散良好，汽液接触充分。

⑤、蒸汽扩缩引起的压力损失小。精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料在操作时回流液在该填料表面以一种通畅的字形运动，沿网面而下。由于丝网强烈的毛细作用，填料表面就形成了均匀完整的薄膜，液膜厚度仅0.08mm。气体通过规则排列的倾斜通道上升，流体阻力小，因为这种填料彼此交错90度排列，气液两相均匀分布在塔截面上，也更易传质。

产品主要特点 ：

1. 精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料比表面积大、孔隙率高、重量轻，填料效率高；气通相路倾角小，有规则的气相通路，压力损失小，填料压降低；径向扩散良好汽液接触充

2. 通量大，压力降低；低负荷性能好，理论板数随气体负荷的降低而增加，几乎没有低负荷极限；

3. 放大效应不明易；

4. 能够满足精密、大型、高真空精馏装置的要求。为难分离物系、热敏性物系及高纯度产品的精馏分离提供了有利的条件。

5. 操作弹性大

产品生产工艺：

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料由不锈钢丝网波纹片组装而成填料在塔内构成均匀的几何图形排列，规定了气液流路，改善了沟流及壁流现象，由于丝网独具的毛细作用，又使表面积有更为有效的润湿性能 ，有低 的压降和少的持液量，因此具有很高的分离效率 ，特别适用于难分离物系及热敏性物系，广泛应用于石油化工（如炼油厂催化裂化提馏段）、化肥、天然气、生物化工、环境工程等广大领域。塔设备直径达6米，分离性能高于金属孔板波纹填料。可适用于400摄氏度的操作温度，对低温操作其温度无限制。

精馏塔金属丝网规整波纹填料PLUS不锈钢丝网波纹填料片小开有小眼，加强液体均布，减少填料中的死角，特别是小塔，提高分离效率。丝网与目数：对丝网波纹填料，目前不锈钢丝径我国通常选用0.12或者0.15mm的丝径。丝网目数越高，液体成膜越易，通常推荐60目丝网，对于丝径较大的，也可选用40-50目的网材。

精馏塔金属丝网规整波纹填料生产车间设备情况图片：
