苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料

　  2019年8月8日，山东某大型化工厂新上的项目，要招标采购一批金属波纹填料，我公司萍乡市环星化工填料塔内件有限公司凭借公司的生产规模实力，获得了客户的认可和信任，最终拿下了这个项目，总共采购数量252立方金属孔板波纹填料，苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料选用了合适的填料后为保证高效规整填料的传质效果需配套使用合适的液体分布器以保证液体分布均匀，且液体分布点要保证一定的液体喷淋点密度和液流强度。所以我们公司在填料塔的最下段填料层配套安装槽盘式液体分布器，在保证液体均匀分布的情况下，每个液体分布点的液流强度均匀，能将填料层的传质性能性能达到，更能保证工艺性能。

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料并配套配套安装槽盘式液体分布器能达到以下效果：

（1）当塔的操作负荷在数据表规定的所有有效范围内变化，保证能名够安全、稳定长期操作运行

（2）操作弹性满足要求的50%---150%

（3）填料段床层压降小于0.4kpa

（4）填料塔煤气中含苯保持在1.5g/m3以下

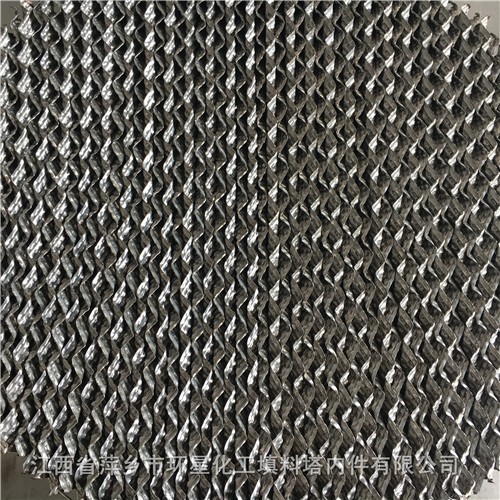

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料产品图片实拍如下：

规整填料不锈钢孔板波纹填生产注意事项

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成生产是应该注意，首先在金属薄板上采用滚压法在表面压出花纹，在波纹板上冲有φ4mm小孔，再按不同规格和比表面积用滚压轮压制出不同规格的波纹带，完成后按订单要求裁成不同的长度的波纹板，按尺寸要求将波纹板垂直均匀的排列成盘。相邻两片波纹板的波纹板倾角反向叠靠。

实际生产时需注意苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料直径小于800mm的做成一个个圆整的盘状，直径比塔的内径稍小。整盘填料应用钢带箍紧，箍的羰头搭接点焊，防止填料变形。

上箍安装完后对上沿边切缝，留作填料装塔前翻边用，将箍做成防壁流圈形式。直径较大波纹填料，每盘需分成数块由几块拼接而成，通过填料塔的人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转90度安装，使流体在塔内充分混合。 对分块填料，贴近塔壁的填料块在贴塔壁端做成防壁流圈形式，切缝间距依填料盘径大小而定以贴紧塔壁为准。

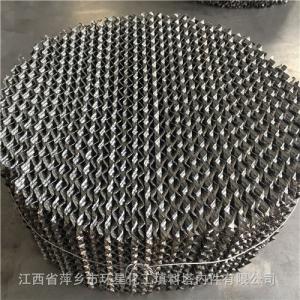

450Y500Y金属孔板波纹填料产品图片细节实拍图：

产品结构

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料结构形式直径小于500mm的为整盘，大于500mm的要求填料盘为分块，一般单层高度不小于150mm。分块的目的是便于填料进入设备内安装，每块拼接起来的总尺寸应设计小于设备人孔内径5mm左右。填料盘由若干波纹片垂直列通过高温点焊连接形成的填料盘，相邻两孔板波纹片傾角方向相反，设计傾角为45°，相邻波纹片傾角成90°交叉。

产品应用

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料在蒸馏、精馏、吸收、解吸、萃取、化学交换、洗涤、再生、传热、汽提、闪蒸、捕沫等多种场合的传质设备中具有广泛的用途，具有较大的通量和较高的分离效率。也可应用于原油、天然气处理过程中的三相分离器或两相分离器中作为油水分离器填料、聚结板填料、汽液分离填料。我公司设计生产的不锈钢孔板波纹填料初建使用到的有以下几个领域：

　　石油化工：乙烯/苯乙烯分离，高纯氧制备、叠合油分离、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油、汽油脱硫醇、甲醛吸收塔、环已回收塔、汽油分馏塔、催化重整预分馏塔、炼油厂润滑油型减压塔、炼油厂催化裂化装置稳定塔、芳烃分离及溶剂油分离塔、脱丙烷塔、加压精馏塔;

　　化肥工业：造气用综合洗气塔、饱和热水塔、氨回收塔、解吸塔、变换饱和热水塔、脱碳塔、甲醇精馏塔、、硝其复合肥项目中的氨回收塔、洗涤塔、氨空混合器;

　　环保工业：含氮氨水回收、废丙酮回收、二甲基甲酰胺高纯度回收、酸性污水汽提塔等装置;

　　煤化工：焦化厂回收焦炉煤气中粗苯的洗苯塔、脱硫塔、脱苯塔、变换除油器、高压氨洗塔、水洗塔、脱油槽、甲醇吸收塔、水煤气脱硫塔，煤制尿素项目中的汽提塔净化装置;

　　油气处理：原油、天然气处理过程中的三相分离器或两相分离器中作为油水分离器填料、聚结板填料、汽液分离填料。

450Y500Y金属孔板波纹填料新型不锈钢板波纹填料产品成品图片如下：

产品应用成功实际案例

　2019年8月，萍乡市环星化工填料有限公司金属规整填料车间正在生产450Y500Y金属孔板波纹填料，是宁波某大型化工有限公司10000Nm3h合成气净化装置项目孔板波纹规整填料采购项目招标中标项目的采购供货内容，关于我公司萍乡环星填料生产的孔板波纹贵州填料材质主要有201、304、316L、铝合金、钛材、碳钢等，规格型号和材质请根据填料塔设计需要来选择。洗苯塔内金属高效型规整填料选型要求选用尺寸适宜，填料通量大、压降小并具有传质效率高的特点，适用温度小于等于400°C。

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料产品生产车间设备实拍图片如下:

产品选型

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料新型不锈钢板波纹填料选型要求选用尺寸适宜，填料通量大、压降小并具有传质效率高的特点，适用温度小于等于400°C.高效型规整填料的填料片应先用不锈钢薄钢带为原材料，厚度不小于01-0.15mm，能满足装填过程中人工踩踏支撑强度。制作生产时一般要在钢带上冲圆孔后滚压波纹带表面隔（压）窝，开孔率需达到89%，圆孔直径3-4.5mm左右。这样可使填料表面可充分润湿从而形成良好布液传质功能，

苯胺车间金属波纹孔填料450Y500Y金属孔板波纹填料是高效规整填料之一，具有低阻、高效、低持液量、通量大、操作弹性大并能适应现代大型填料塔生产要求等优点。化工填料塔用不锈钢金属孔板波纹填料主要做用是促进气液传质和分离。最适合的工作温度为200-400。
