脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器

    2019年7月11日，我公司江西省萍乡市环星化工填料塔内件有限公司新接丝网除雾器订单，是北京某大型环保公司新承建EPC烟气脱硫超低排放项目，需要采购3套丝网除雾器，技术规范：本技术规范书适用于所承建的亿利洁能股份有限公司热电分公司脱硫烟气超净排放工程。本规范书包括脱硫塔除雾段丝网除雾器及其辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。

产品技术要求：

丝网除雾器应安装在吸收塔除雾段上部，用以分离吸收段脱硫后烟气中的雾滴和微细固体颗粒物。丝网除雾器出口烟气中的雾滴浓度应不大于30mg/Nm3（标态，干基，6%O2）。脱硫塔出口粉尘排放浓度≤5mg/Nm3。

丝网除雾器的设计应保证其具有较高的可利用性和良好的去除液滴效果。

丝网除雾器材料采用316L、

内部通道的布置应适于维修时内部组件的安装和拆卸。

丝网除雾器的布置可结合吸收塔的设计统一考虑，以方便运行和维护。

丝网除雾器将以单个组件进行安装。而且组件能通过附近的吸收塔人孔门进入。所有丝网除雾器组件应易于进行检修和维护。

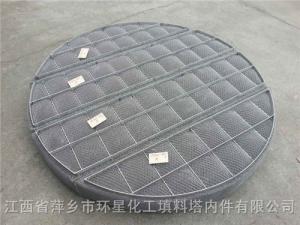

脱硫塔除雾段丝网除雾器11米大直径丝网除雾器实物产品图片：

产品简介：

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成，亦可为单股非金属丝。该丝网除沫器不但能滤除悬浮于气流中的较大液沫，而且能滤除较小和微小液沫，广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

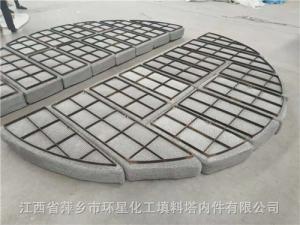

我公司车间生产的脱硫塔除雾段丝网除雾器产品图片如下：

产品用途

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器用于分离塔中气体夹带的液滴，以保证有传质效率，降低有价值的物料损失和改善塔后压缩机的操作，一般多在塔顶设置丝网除沫器。可有效去除3--5um的雾滴，塔盘间若设置除沫器，不仅可保证塔盘的传质效率，还可以减小板间距。所以丝网除沫器主要用于气液分离。亦可为空气过滤器用于气体分离。此外，丝网还可作为仪表工业中各类仪表的缓冲器，以防止电波干扰的电子屏蔽器等。现已广泛用于化工、石油、硫酸、医药、轻工、冶金、机械、环保的工业生产。

产品网块结构

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器的网块结构有两种：盘形网块和条形网块

1) 盘形网块

用丝网卷制成所需直径的网块，网块的厚度等于丝网的宽度规格，这种网块充分地利用了丝网材料，没有边角预料损耗。但卷制时要求各圈必须卷得密疏一致，不然易产生短路，影响除沫效果。盘形网块不宜用手工制作，应用机械卷制，以保证卷制质量。盘形网块仅适用于较小直径的丝网除沫器，本标准产品用于dg300～600㎜

2) 条形网块

条形网块是目前使用普遍的结构。它是用丝网一层层地平铺，铺至规定层数，再在网层上面与下面各放一块格栅，然后将网层压至所需厚度尺寸，用定矩杆与钩使其成为一整块。条形网块的形状与尺寸，随公称直径与分块数量而变化。

3) 网块安装

网块安装时，有从上往下装与由下往上装两种情况，因此，丝网除沫器有上装式与下装式两种结构。当人孔位置开设在丝网除沫器的上面，或无人孔而有设备法兰时，选用上装式丝网除沫器；人孔位置开设在丝网除沫器的下面，选用下装式丝网除沫器。

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器主要是由丝网、丝网格栅组成丝网块和固定丝网块的支承装置构成，丝网为各种材质的气液过滤网，气液过滤网是由金属丝或非金属丝组成。气液过滤网的非金属丝由多股非金属纤维捻制而成，亦可为单股非金属丝如PP聚丙烯和PTFE聚四氟乙烯等工程塑料，也可以采用混编型气液过滤网如金属与聚丙烯或聚四氟乙烯等工程塑料混编、金属与各种纤维线混编等。

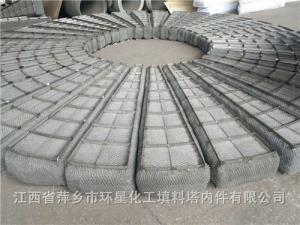

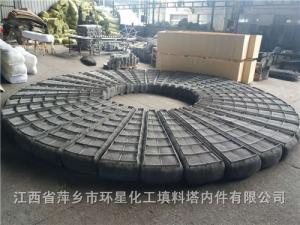

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器产品图片如下：

产品应用：

制作脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器时所用的气液过滤网和支承件装置均由我厂按照化工部HG/T21618-1998丝网除沫器标准生产（除沫器的厚度和密度也可以根据用户的需求生产）。我厂生产的丝网除沫器不但能滤除悬浮于气流中的较大液沫，而且能滤除较小和微小液沫，广泛应用于化工、石油、塔器制造、压力容器等行业中的气液分离装置中。

产品应用成功实际案例：

2019年7月11日，北京某大型环保环境工程股份有限公司招标采购3套脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器11米大直径丝网除雾器，项目名称：内蒙古某热电分公司脱硫烟气超净排放工程总承包。采购招标内容为：丝网除雾器吸收塔除雾段材料316L丝网除沫器FGD吸收段丝网除雾器，设备条件：数量：本工程共3台吸收塔。每台吸收塔除雾段配置2层完整的丝网除雾器，包括：优化布置的除雾器本体、及其紧固件等。布置要求： FGD吸收段上部，丝网除雾器布置于规整填料除雾器上部。供方需提供优化的布置图。丝网除雾器位于吸收塔的除雾段出口位置，直径Φ11m。

性能要求

1设备性能满足设计及使用要求，产品结构设计紧凑、简单，检修维护方便。

2供方应提供满足安装调试、质保期的所有备件、专用工具。

3供方应提供整个丝网除雾器系统所必需的全套设备，供方应提供适合衬鳞片吸收塔的整个丝网除雾器支撑结构的设计。

4 供方应采取措施使所有烟气均不会产生烟气“逃逸”。

5为保证现场安装工作顺利进行，结构件在出厂前应进行预组装工作以保证现场组装尺寸。请供方在投标书中列出需要在出厂前进行预组装的结构件清单。

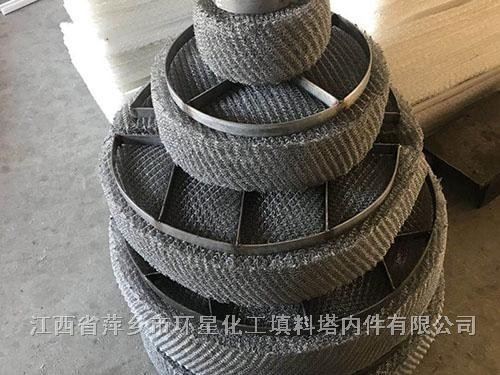

脱硫塔除雾段丝网除雾器烟气超净排放工程丝网除沫器小直径丝网除雾器车间实拍产品图片：
