燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔

    2019年7月8日，萍乡市环星化工填料塔内件有限公司接到四川某化工工程技术有限公司订货一批喷淋系统也叫喷淋装置，或者也可以叫他冲洗装置，经常作为空塔喷淋或者除雾器的喷淋冲洗配套使用，此次项目是作为喷淋脱硫塔的喷淋系统，采用螺旋式喷嘴的形式，喷嘴还有涡流喷嘴等等，根据流量不同的大小来决定喷嘴形式。下面是此次喷淋系统的项目装置情况。

1、生产能力要求及技术规格指标

1.1、工艺说明：

蒸发固碱燃煤熔盐炉系统产生的烟气由静电除尘器及水膜除尘器组成，静电除尘器用于脱除熔盐炉系统中的粉粒，水膜除尘器（脱硫塔）用于脱除熔盐炉系统烟气中的硫化物。

1.2、 燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔装置生产能力

98.5% 固碱（以100%NaOH计）10万吨/年，配套常州能源设备总厂RYL-1200M燃煤熔盐炉设备。

1.3 电除尘设备能力：

介质：烟气

化学组成：热空气、飞灰、硫化物

流量：33600Nm3/h

烟气温度：180℃

脱尘效率：＞99%

设计标准：HT/T 322-2006《环境保护技术要求电除尘器》

排放标准：GB 13271-2001《锅炉大气污染物排放标准》

          GB 9078-1996《工业炉窑大气污染物排放标准》

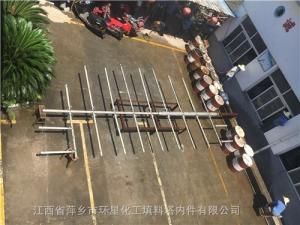

喷淋系统316螺旋喷嘴喷淋装置产品图片实拍如下：

2、燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔脱硫设备

2.1、介质：烟气

化学组成：热空气、硫化物

流量：33600Nm3/h

烟气温度：180℃

脱硫效率：>85%

设计标准：HJ/T 319-2006《环境保护技术要求花岗石类湿式烟气脱硫除尘装置》

排放标准：GB 13271-2001《锅炉大气污染物排放标准》

GB 9078-1996《工业炉窑大气污染物排放标准》

2.2、地震

根据国家标准《建筑抗震设计规范》(GB50011-2001)规定，本场地的抗震设防烈度为7度。

燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800产品实物图片如下：

3、燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔技术规范

3.1、设计标准：

本项目主要依照以下标准进行设计：

《锅炉大气污染物排放标准》       （GB13271-2001）

《工业炉窑大气污染物排放标准》   （GB9078-1996）

《污水综合排放标准》             （GB8978-1996）一级

《危险废物贮存污染控制标准》     （GB18597-2001）

《环境空气质量标准》             （GB3095-96）中二级标准

《地表水环境质量标准》           （GH3833-2002）Ⅲ类标准

国家环境保护总局、国家发展计划改革委员会、国家经济贸易委员会、财政部文件环发（2002）153号《关于印发〈两控区酸雨和二氧化硫污染防治“十五”计划〉的通知》；

国务院令字第369号《排污费征收使用管理条例》（2003年7月1日发布）；

国家计委、财政部、国家环境保护总局、国家经贸委令第31号《排污费征收标准管理办法》（2003年2月28日发布）。

3.2、产品名称，规格型号及数量：

3.2.1、产品名称：喷淋脱硫塔。

3.2.2、配套数量：一台。

3.2.3、脱硫工艺：钠碱法脱硫工艺。

喷淋系统316螺旋喷嘴喷淋装置试水试验效果图片如下：

3.3、燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔主要技术性能和参数

脱硫塔设备提供的数据设计的脱硫设备（正压运行）在配套该燃煤熔盐炉正常工况运行、燃料为规定品质，脱硫设备在正常使用环境，正规操作模式，脱硫循环液PH值＞10（脱硫药剂满足规定品质、药剂量、供液量）等条件下使用。

3.3.1、设计处理烟气量：标况33600Nm3/h（工况55753m3/h）。

3.3.2、允许烟气量波动范围：工况45000～65000 m3/h

3.3.3、脱硫效率：＞85%。

3.3.4、SO2 排放浓度：＜850 m3/h。

3.3.5、SO2 排放执行标准：GB 13271-2001《锅炉大气污染物排放标准》II时段

3.3.6、烟气林格曼黑度（含电除尘器）：0～1级

3.3.7、脱硫设备阻力：1500Pa。

3.3.8、进出口烟气流速：10～20m/s。

3.3.9、循环液气比：1.2～1.5 L/Nm3 。

3.3.10、循环水的利用率：95%。

3.3.11、排放烟气含湿率：7.5%

3.3.12、烟气进口温度：60～180℃。

3.3.13、出口烟气温度：40～100℃。

3.3.14、BMCR时烟气空塔流速：2.5～3.2m/s。

3.3.15、BMCR时烟气停留时间：4.5～5m/s。

3.3.16、设备使用寿命：10年。

3.3.17、NaOH（规定品质）消耗：根据煤质含硫量投放。

3.3.18、工业水（规定品质）消耗：1.5～2 m3/h。

3.3.19、循环碱液浓度：15%～20% NaOH

3.3.20、循环碱液温度：45～60℃

3.3.21、循环碱液流量：80 m3

3.4、技术要求：

3.4.1、燃煤熔盐炉系统喷淋系统316螺旋喷嘴喷淋装置Φ2800喷淋脱硫塔的设备筒体为不锈钢316材质，喷淋管为316材质，喷嘴为316L材质，内部塔除雾装置采用316材质，整个设备符合第3.3条的工艺使用要求。

3.4.2、设备外型尺寸，交买受人审查，由供需双方确认后按图加工制造。

3.4.3、设备制作应考虑设备爬梯及三个检修孔的作业平台，同时制作设备吊耳，便于安装。

3.5达标要求

脱硫塔执行国家《锅炉大气污染物排放标准》(GB9078-1996标准)和《湿式烟气脱硫除尘装置认定技术条件》(HCRJ 012-1998标准)，从买受人静电除尘器进来的含硫烟气，经脱硫塔治理后烟气可达到以下技术要求：

烟气含二氧化硫浓度        ≤600mg/Nm3

排放含尘浓度              ≤150mg/Nm3

林格曼黑度                ≤ 1级
