精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器

     2019年6月17日我公司技术部和商务部前往岳阳客户进行精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器、450Y陶瓷波纹填料等塔内件技术交流，此项目前期询价为12套DN1600液体分布器，经过现场交流了解到：两台DN1600精馏塔，主要生产有机溶剂，填料采用450Y型陶瓷波纹规整填料，每台塔分6段，每台塔塔顶上安装一套液体分布器，下面5套气液分布器，所以总计是2套液体分布器，10套气液分布器，也是槽盘再分布器。但经厂长对塔工况介绍他们选用的气液分布器与我们常规的开孔不同，李厂长带我们去看原来使用的分布器，他们要求开的是上为8mm,下为4mm的T字型孔，因为圆形孔容易堵塞，并现场提供了气体及液体流量，我们要进行核算开孔率。现场与公司生产副总确认，我们采用激光切割机完全可以按客户要求生产。

产品简介：

   精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器金属不锈钢槽盘气液分布器是由矩形升气管、角钢或槽钢形导液管、燕尾式或槽钢形挡液风帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部和中下部，同一垂线上的异径小孔被角钢或槽钢形导液管罩住。盘中液体经喷淋孔进入导液管，在导液管的保护下液体穿过高气速区和变气速区，自低气速区落下，故导液管伸出长度取100mm.

应用范围

精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器适用范围广：可用于化工、石油化工、炼油、轻工、制药、环保、原子能等工业部门的常压、减压、加压条件下的精馏、吸收、解析、洗涤等过程的填料塔中。

制造技术要求、试漏及验收、安装

（1） 精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器分布板由钢板制成。钢板及下料切边应平整、光滑。焊接接头型式除图中注明外，按HG 20583《钢制化工容器结构设计规定》，对接焊缝根据板厚为DU1或DU2，角焊缝的焊角尺寸 等于较薄钢板的厚度，其余按GB 985《气焊、手工电焊及气体保护焊焊缝坡口的基本型式与尺寸》的规定。

（2） 除导液角钢与升气管、导液角钢与挡板之间以及支架与挡液帽、管子与挡液盖之间采用间断焊外，其余全部为连续焊。各部件制作应规整不行扭曲变形，导液角钢与升气管接触线处的间隙应小于1mm。

（3） 各分布板制造完毕后应编号，并绘制“分布板编号图”。

（4）底板与支撑圈之间以及底板与底板之间的联接表面应光洁平整，不得有焊渣、毛刺、污垢等。为使底板与支持圈接触部分不漏液，对分块式分布器应将底板翻边法兰两端，在翻边前切开约50mm，翻边后将切口两边进行堆焊，焊后要用砂轮将其磨成直角，且调平，不得变形。各分布板制造完毕后在制造厂应进行洒水试漏，并进行预组装。现场组装完成后，应将泪孔堵上后盛水试漏，各联接面的接缝处只允许局部有渗漏或个别点缓缓滴漏，不允许有束状漏流，同时观察喷淋情况，喷淋应均匀。

（5）精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器制造中对升气管上层及下层的喷淋孔（d2及d1）孔径偏差应严格控制，孔边应光滑，d2及d1钻孔方向应按液体流动方向（即从升气管外向内打孔）。同时制造中应保证分布器安装后，上层喷淋孔或下层喷淋孔均应在同一水平面上，同一层上的任意两个喷淋孔之间的水平偏差不得大于3mm。其余技术要求按照JB1205《塔盘技术条件》及HG/T21585.1-1998《可拆型槽盘气液分布器》制造图进行制造和验收。

    我公司萍乡市环星化工填料塔内件有限公司除生产精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器外，还生产不钢304、321、316、316L、2205双相不锈钢等材质的金属驼峰支撑板、支撑格栅、压盖、填料压圈、不锈钢孔板波纹填料了、金属丝网波纹填料、网孔板波纹填料、刺孔波纹填料等。售后服务：环星化工秉承“以客户为中心”的服务理念，以“为客户创造价值”为宗旨，以扩大品牌和提高知名度的企业，竭诚为顾客提供环保优质、适用的产品和满意的服务。产品售后我公司将在八小时之内对用户在使用产品的过程中出现的各种疑问进行解答，应用户的要求，公司还可以派人二十四小时之内赶赴用户现场。

     技术人员对厂长的技术要求一一详细记录，商务部长对公司的发展概况及公司规模优势给客户讲解，通过此次深入交流，让客户感到满意与放心，让双方关系更进一步的递增，并奠定友好合作基础。

以下为客户精馏塔分布器不锈钢316L槽盘气液再分布器1.6米直径液体分布器现场图：

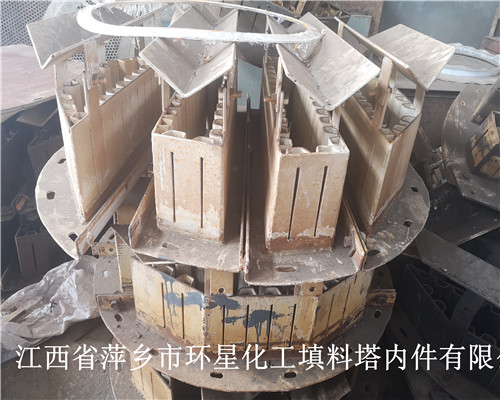

以下为客户原来使用的分布器图（材质为：碳钢衬四氟）
