萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅

   2019年5月份接到天津客户采购一批萃取塔FG格栅填料，客户是一个新上项目澄清段蜂窝格栅填料，产品材质：不锈钢304FG蜂窝格栅，由于性能优良的新型填料相继问世，特别是规整填料及新型塔内件的不断开发应用和基础理论研究的不断深入，使填料塔的放大技术有了新的突破，改变了以板式塔为主的局面。规整填料作为低压降下具有高传质效率的装置倍受青睐。与板式塔相比，新型填料塔具有生产能力大、分离效率高、压力降小、操作弹性大、持液量小等优点。但也有一些不足，如：造价高；对需安装中间再沸器或多侧线出料等复杂精馏塔不太适合。应用于高压精馏，由于轴向返混大而导致效率低，需特殊设计填料塔。

萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅产品图片如下：

1、产品介绍：

萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅在与垂直方向倾斜一定角度的多层平面上平行排列金属板，在金属板之间按一定距离（20-100mm）插入相应的金属隔板，插入的隔板与金属板垂直；在每一块金属板及格板上都开有多排舌片，两邻两排的舌片开口方向相反，舌片与金属板成一定角度（如450或1350角）；在金属板及隔板上的开孔率为板面积的5-15%左右；在与分离塔塔壁接触的金属板面和隔板部分做成与塔壁相一致的圆弧线形。

2、产品性能特点：

a.主体采用蜂窝型，使两相的流动分布更为合理；

b.相邻两层萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅采用90度角交叉安装，加动两相的扰动程度，使其混合更加均匀，提高传质效率；

c.单板与水平面成45度或135度，减小两相的易聚物在填料表面的停留时间，以防止聚合结焦，并且使液体对沉积在填料表面的脏堵物有自清洗作用；

d.单板上开设的舌片，使得各板之间的两相物质交换更加充分，并有效地提高了填料表面的利用率，提高传质效率；

c.各板之间的大板间距（60-100mm）大大提高了两相的通量；

e.与塔壁接触的单板采用弧线形，减小壁流和轴向返混等不良影响，提高传质效率。

3、产品应用领域

4、产品应用：

萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅，为了提高塔的通量、改善两相的流道减小沟流壁流和轴向返混等等不良影响以传质效率和抗堵塞、抗结焦性能，目前不锈钢规整填料的结构进行优化设计新设计出了这种不锈钢FG蜂窝格栅填料。

不锈钢FG蜂窝格栅填料是一种新型高传质效率规整填料，该填料常用于国内某炼油厂、石化厂、石蜡厂、 沥青燃料厂等。塔径一般在1-5米间。应用装置：汽油脱硫醇、液态烃脱硫醇、液化气脱硫化氢、液态气脱硫化氢、液态烃脱硫醇、液态烃脱硫化氢、液态烃脱硫化氢、催化液化气脱硫醇塔、液化气脱硫塔、烟气脱硫装置洗涤塔、滑油NMP、精制润滑油糠醛精制、糠醛精制抽提塔、丙烷脱沥青、丙烷脱沥青抽提塔、丙烷脱沥青沉降塔、丙烷脱沥青临界分离、溶剂再生、丙烯腈急冷塔、丙烯腈急冷塔、60万吨甲醇含酚废水处理、煤制芳烃含酚废水处理、劣质煤综合利用示范项目、图克化肥项目废水处理塔等等。

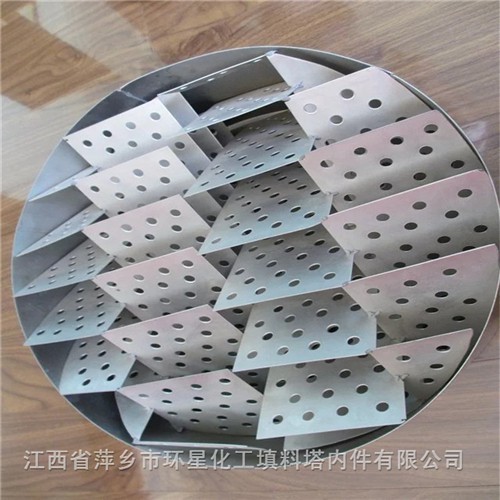

FG格栅填料不锈钢304FG蜂窝格栅产品实物图片：

5、产品实用案例：

独山子炼油厂糠醛精制萃取塔（Φ2800mm）

改造方案：将转盘塔改造为萃取塔FG格栅填料澄清段蜂窝格栅填料不锈钢304FG蜂窝格栅填料塔，填料采用FG格栅，填料层总高度为12m，其中精制段高度为8m。分布器采用管式分布器。

改造背景：独山子炼油厂糠醛精制塔在改造前为转盘塔，主要加工克拉玛依油田0号和1号原油的常二、常三、减二、减三、减四、轻脱六个侧线的原料油。该塔在改造前操作弹性小，负荷比超过31m3/m2.h时便操作困难，出现液泛现象、产品酸值、色度不稳定。当负荷比超过31m3/m2.h时，塔顶含醛量达29%左右。为了提高处理量，因此迫切需要对该塔进行改造。

我公司萍乡市环星化工填料塔内件有限公司生产的萃取塔FG格栅填料澄清段蜂窝格栅填料主要特性参数：（可生产304、316L、321、双相钢、钛、合金等材质）。向客户的承诺是：按时交货；如果产品出现质量问题，无条件给予退货、换货；我们的产品顾问还可以根据客户实际情况和需要推荐适合的产品。
