DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料

    板式塔具有结构简单、造价较低、适应性强、易于放大等，其流体力学和传质模型研究比较成熟，在70年代以前塔板的开发研究处于*地位。但在近20年来由于性能优良的新型填料相继问世，特别是规整填料及新型塔内件的不断开发应用和基础理论研究的不断深入，使填料塔的放大技术有了新的突破，改变了以板式塔为主的局面。DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料作为低压降下具有高传质效率的装置倍受青睐。与板式塔相比，新型填料塔具有生产能力大、分离效率高、压力降小、操作弹性大、持液量小等优点。但也有一些不足，如：造价高；对需安装中间再沸器或多侧线出料等复杂精馏塔不太适合。应用于高压精馏，由于轴向返混大而导致效率低，需特殊设计填料塔。

一、产品介绍：

DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料吸取了短拉西环的优点而对鲍尔环的改进，环的高径比为1：2，并在一端增加了锥形翻边。减少了气体通过床层的阻力，并增大了通量，填料强度较高，由于其结构特点，使气液分布均匀，增加了气液接触面积而提高了传质效率。应用：合成氨，脱碳系统，原油分离常减压装置各种分离，例如：甲醇分离、有机酸分离等吸收及脱吸塔。

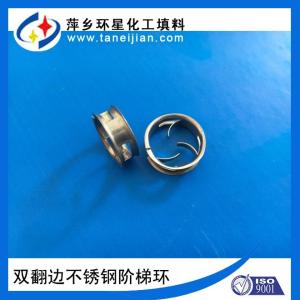

DN25阶梯环填料不锈钢CMR填料小型金属环阶梯环填料产品近景拍摄细节图片如下：

二、产品性能优点:

DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料具有阶梯环填料的一切优点，因为双翻边增加填料本身的强度可减少材料的厚度，从而降低了成本。进一步降低了填料的阻力降，具有机械强度高、处理能力大、返混小、传质效率高等优点。且萍乡科隆公司有一型、二型、三型等系列产品，特点具有结构更为合理、阻力降小、处理能力强、传质效率高，负荷弹性大，设计结构强度好，使用寿命长。

DN25阶梯环填料不锈钢CMR填料小型金属环阶梯环填料产品近景拍摄细节图片如下：

三、产品规格：

   不锈钢普通阶梯环分DN25/DN38/DN50/DN76等规格，而不锈钢双翻边阶梯环分一型、二型、三型也就是0P、1P、1.5P、2P、3P、4P等型号的双层翻边不锈钢阶梯环填料，不锈钢阶梯环主要可生产201、304、304L、316、316L、321、2205等材质。

四、产品主要应用优势及特点如下：

①减少压力降：产品在气液流的路径上空隙大，通量大，可以有效的减少气压降。　②增大反应塔容量：反应塔容量的增大是压力降减少的直接原因。汇华金属阶梯环使反应触点远离伴有溢流现象的压力降触点，这意味着能处理更多的气液，反应塔容量加大。

③增强防污能力：金属阶梯环的指向位置使气液流方向上的空隙达到*值，因此任何固体的圬垢都能随着气液流通过填料层。　

④提高反应效率：DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料限度保证其环面垂直而非平行，这种设计运用在传质中优势更为突出。因为反应效率取决于接触面的大小。平行面的设计会使环内侧面接触不到液体，从而形成干面。干面在传质中几乎不起作用，但是汇华金属阶梯环的垂直设计大大降低干面的可能性，从而有效的提高效率。

五、产品*安装

DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料的安装对保证塔的分离效率至关重要,要在填料制造厂技术人员的指导下完成。不良的安装会引起气液不良分布,造成分离效率和处理能力下降,压降升高。

① 散装填料的安装

DN25/38/50/76mm阶梯环填料不锈钢CMR填料小型金属环阶梯环填料的安装看起来很简单,将填料倒入塔中即可,其实不然,这样简易安装轻者会造成填料填充密度不均,重者可造成金属填料变形,陶瓷填料破碎,从而引起气液不均匀分布,使分离效率下降。

陶瓷填料和非碳钢金属填料,若条件允许,应采用湿法填充。采用湿法填充,安装支挥板后,往塔内充水,将填料从水面上方轻轻倒入水中,填料从水中漂浮下落,水面要高出填料lm以上。湿法填充可减少填料破损、变形。湿法填充还增加了散装填料的均匀性,填料用量减少约5%,填料通量增大,压力降减小。Billet在500mm直径塔用Dg38鲍尔环采用湿法填充和干法填充进行对比实验,结果表明,采用湿法填充较干法填充少用填料5%,压降下降10%,效率几乎相等。因此在通量受限制的场合应尽量采用湿法填充。

采用干法填充填料应始终从离填料层一定高度倒入,对于大直径塔采用干法填充,有时需人站在填料层上填充。应需注意人不可直接站在填料上,以防填料受压变形及密度不均,可在填料上铺设木板使受力分散。

不锈钢CMR填料小型金属环阶梯环填料产品图片如下：
