焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器

　　焦化煤气净化脱硫工序脱硫塔采用折流板或旋流板捕雾器作为煤气捕雾设备,在塔内捕雾器清洗上往往采用工业水或脱硫液作为清洗介质,由于压力问题,目前我厂脱硫塔捕雾器清洗效果差,脱硫塔阻力升高。结合焦化厂现状,探讨高压氨水作为清洗介质的特点和工艺优化措施,说明高压氨水作为介质用来清洗脱硫塔捕雾器是较好的选择。

一、产品介绍

焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器是脱硫塔重要部件。除雾器的功能是把在喷雾吸收过程中，烟气夹带的雾粒、浆液滴捕集下来。除雾器的效率不仅与它身的结构有关而且与雾粒的重度和粒径有关，喷嘴雾化粒径与吸收液黏度、喷雾爪力和喷嘴结构有关。把除雾器性能和雾粒直径配好，才能取得好的除雾效果。如果除雾不好，烟气夹带浆液会带到下游设备，如炯气加热器、引风机（工业锅炉脱硫常用）、烟道，进而引起堵塞、引风机严重振动、炯道严莺腐蚀、结垢等，从而被迫停运。

焦化用捕雾器产品实物图片：

二、产品设计参数

焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器除雾效率。指除雾器在单位时问内捕集到的液滴质量与进入除雾器液滴质量的比值。除雾效率是考核除雾器性能的关键指标影响除雾效率的因素很多，主要包括烟气流速、通过除雾器断面气流分布的均匀性、叶片结构、叶片之间的距离及除雾器布置形式等。除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置（如菱形、X型）。吸收塔出口水平段上采用水平型。

焦化用捕雾器产品实物图片：

三、产品性能介绍：

焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器又称气液分离器捕雾器。它放置在各种气体洗涤塔气体出口管前，用以捕集气体中夹带的液滴，捕集的液体流入洗涤塔，既可以减少洗涤介质的损失，又防止把洗涤介质带入下步工序。我公司生产的CXD系列各型号气液分离器均采用0Cr19N19不锈钢材料加工制作，采用模压型迷宫超薄结构，工艺精巧，重量轻，气体通道布置均匀，曲折阻力小，一般不大于20mmH2O,被广泛应用在各种气体洗涤塔。（洗氨塔、洗苯塔、终冷塔、预冷塔、硫化氢洗涤塔、直接式煤冷却塔、烟气净化塔、CO2，吸收塔、脱硫塔等）。

焦化用捕雾器产品实物图片：

四、产品应用成功实际案例：

我公司生产的焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器已经用于全国各大焦化行业、钢铁厂焦化脱硫项目，市场应用广泛，制作精良，客户反馈使用效果也非常好，若您想了解相关产品信息，欢迎来电咨询。

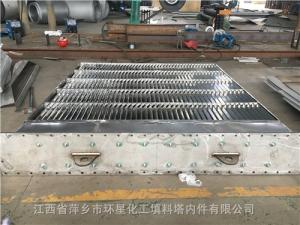

近期我公司（江西省萍乡市环星化工填料塔内件有限公司）塔内件车间内正在生产DN5600直径的迷宫式捕雾器，材质:不锈钢316，数量3台，迷宫式捕雾器是专用于焦化厂和钢铁厂内，主要是去除煤气中携带的液滴，此次生产迷宫式捕雾器是辽宁鞍山某大型钢铁厂今年新上的焦化工程煤气净化项目上。

焦化用捕雾器产品实物图片：

五、产品疑问解答：

焦化煤气净化脱硫塔捕雾器管道迷宫式捕雾器折流板式旋流板式捕雾器是*?今天萍乡市环星化工填料塔内件有限公司小编就给大家详细解释下，焦化厂脱硫工段的捕雾器。就是把刚从脱硫塔出来的煤气中夹杂的雾滴去除减少净煤气中的雾液夹带，提高煤气质量。捕雾器是用于捕捉出工序煤气中含带的吸收剂及化产品。如电捕焦油器是专门用于在冷鼓工段回收煤气中夹带的细小焦油颗粒；化产工序有捕雾器的如脱硫塔顶、洗苯塔顶。
