F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板按要求定制

    我公司萍乡市环星化工填料塔内件有限公司多年从事研究，开发塔内件产品F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板，可以按客户要求定制、化工填料。现有规整及散堆两大系列共100多个品种。主要材质有金属类有：不锈钢、碳钢、纯钛、铝合金；塑料类有：PP、RPP、PVDF、CPVC、PVC、聚四氟乙稀、尼龙等；陶瓷类；塔内件产品有50多种。广泛应用于化工、化肥、烧碱、石化、电力、制药等行业，起到了增效、降耗的作用，使企业获得可观的综合经济效益。

车间生产现场产品图片如下：

一、F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板产品详细介绍及性能特点：

喷射型导向梯形浮阀塔盘是吸取条形浮阀、固舌和导向筛板等塔盘经验的基础上设计的。喷射型导向梯形浮阀吸收了V型栅板的特点，将矩形阀片改为梯形阀片，通过上下浮动调节气体流通面积，克服了V型栅板操作弹性小的缺点。

不易卡死和脱落，不对称结构不易装错方向，安装简便；

试验研究和实际应用表明，采用喷射型导向梯形浮阀塔盘的性能得到了较大的改善，具体表现在：

独特的液流推动机理降低塔盘上液面梯度和液相返混程度；

干板压降和总板压降降低；

漏液下线显著降低；

雾沫夹带量小；

板上液面梯度降低；

操作弹性和稳定性提高；

效率提高；

处理量提高。

F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板车间生产现场产品图片如下：

二、F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板产品性能特点对比

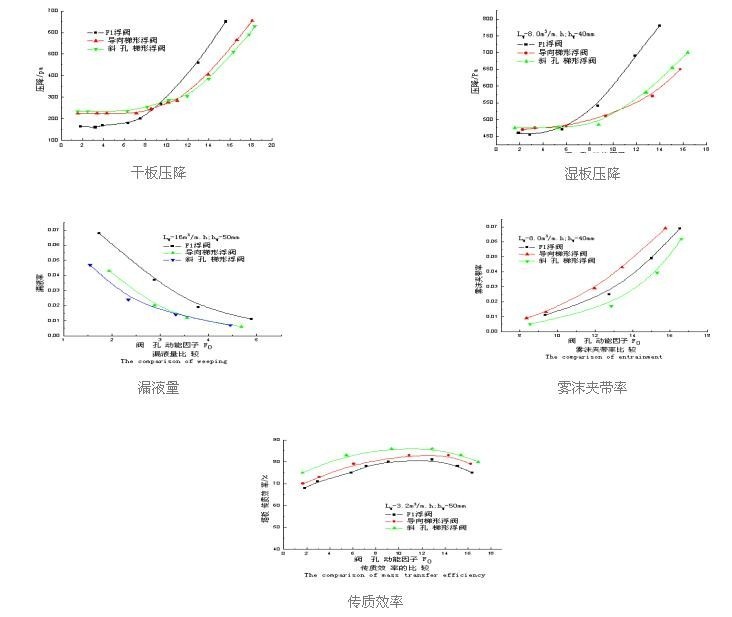

以下为F1浮阀、导向梯形浮阀、斜孔梯形浮阀在干板压降、湿板压降、漏液量、雾沫夹带率和传质效率等性能的对比曲线图。由图可以看出，导向梯形浮阀具有较大的综合优势。

F1型浮阀塔盘

20世纪50年代起，浮阀塔已大量用于工业生产，以完成加压、常压、减压下的精馏、吸收、脱吸等操作过程。大型浮阀塔的塔径可达10m，塔盘有数百块之多。操作时蒸汽自阀孔上升，顶开阀片，穿过环形缝隙后在水平方向上吹入液层并形成泡沫。

优点：（1）生产能力较大，较泡罩塔盘可提高20%~40%；（2）操作弹性大。浮阀可在一定范围内自由升降以适应气量的变化，因而能在较宽的范围内保持高效率；（3）分离效率高；（4）塔板压降较小。F1浮阀塔盘间距 F1浮阀塔盘连接螺栓

F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板车间生产现场产品图片如下：

三、F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板产品安装方法介绍

1 塔盘吊装

1.1 塔盘板的吊装采用吊篮进行；

1.2 根据施工人员作业岗位的数目，按照每个岗塔盘需用计划由下至上的顺序依次吊装；

1.3 吊装上去的塔盘直接运输进入塔内，临时放置在平台上的塔盘板应堆放整齐、平稳。

1.4 向塔内倒运时，人孔及人孔盖应采用保护罩保护，避免损伤、破坏密封面。

1.5 运入塔内的塔盘板依次垂直放在受液盘上，斜靠降液板，不得重叠；塔盘板倒运时应接落平稳，防止碰撞、滑落和损坏。

四、产品应用实例：

    2019年4月份，天津大学下属校办企业莅临我公司（江西省萍乡市环星化工填料塔内件有限公司）考察及验货。天津客户与我公司是长期合作关系，这次是订货一批塔内件及填料，塔内件产品包括：F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板、泡罩塔盘、驼峰支撑、集油箱、分布器、除沫器、填料支撑、填料压板等一批塔内件，直径DN950/DN600/DN1700，订货的填料包括：CMR阶梯环填料、HEILEX #200(2"X2")海尔环填料、Terllerette S-O泰勒花环填料等，材质包括：不锈钢304、碳钢Q235B、PP聚丙烯等。

    2019年4月份我公司萍乡环星化工填料塔内件有限公司，接到天津客户采购的一批塔内件及填料产品是国外韩国某大型氟化工企业的几台旧塔更换项目，这家外资企业对这批F1型浮阀塔盘导向梯形条形浮阀塔盘不锈钢材质浮阀塔盘板、泡罩塔盘、驼峰支撑、集油箱、分布器、除沫器等塔内件及填料的质量要求非常严格，所以客户特此过来考察验货，不过在验货之后，对我司的质量非常认可，所有尺寸及外观均符合客户图纸要求。

我厂一贯奉行质量是企业的生命，用户是我们的上帝的精神，先后与国内10多家化工科研单位设计院签定长年技术合作协议，并聘用*技术管理人才，从产品开生产、检测及售后服务，使用信息反回等一整套严密的管理体系，企业在已通过ISO9001国际认证，企业先后被评为市级重合同，守信用单位。
