云南烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器

    云南客户于2018年底进行在网上搜寻厂家进行招投标，我公司凭借实力与规模，获得客户的认可，中标此次烟气脱硫脱硝改造项目。今年3月初与我公司签订合同，合同供货范围包括：两套9.2直径不锈钢316L材质（集液塔盘及升气帽）（布水管及布水喷头），包含设计、供货、安装一体化工程。

1.烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器装置情况

云南大为制氨有限公司烟气脱硫装置采用双塔氨法脱硫工艺。其基本工艺流程如下：

锅炉烟气经增压风机送入浓缩塔，在浓缩塔内烟气被浓缩塔喷淋降温、洗涤烟尘后，烟气温度降至约51℃送入吸收塔，烟气通过吸收塔的流向为自下而上，首先经过吸收塔填料吸收层，烟气与填料中的吸收塔喷淋液充分接触，以去除烟气当中的SO2，喷淋后的吸收液回落到吸收塔继续循环使用。该层的主要作用是去除SO2。

烟气经去除SO2后继续上升，首先通过集液盘气相通道，与水洗填料层接触，水洗填料层的喷淋水为新鲜水，由地面的水洗循环箱通过水泵输送，布水方式为在水洗填料层上方采取水槽布水方式，喷淋后的水落入集液盘，通过集液盘排水管回送至水洗循环箱循环使用，该层的主要作用是洗去烟气中的气溶胶。

经过水洗后的烟气继续上升，通过吸收塔除雾器去除烟气中的饱和水后，通过烟囱排放。

2.烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器存在的问题

（1）水洗填料层的集液盘漏水量过大。水洗填料层的喷淋液无法被有效收集，致使喷淋液通过集液盘漏入吸收塔，造成吸收塔液位失衡。

（2）水洗填料层喷淋布水槽布水方式不均匀。由于该布水方式为水槽布水，则极其依赖水槽的平衡性，另外靠近布水流入口的水量大，末端水量小。此外，由于水洗液随着使用时间延长，其含尘量逐步升高，也极易堵塞布水槽的孔洞。以上因素都会造成水洗液偏流。

3.设备参数

吸收塔直径：9.2m，吸收塔材质：碳钢衬玻璃鳞片；

水洗循环泵：Q=300m3/h，H=40m

水洗布水槽安装高度：约31m

集液盘材质：PL

烟气流量(实际氧,湿基)：648753Nm3/hr

烟气温度：70℃

人孔直径：DN800。

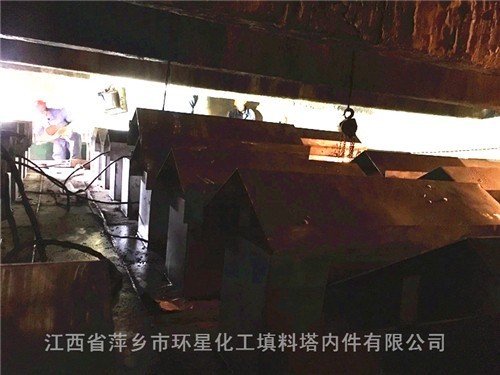

我公司（江西省萍乡市环星化工填料塔内件有限公司）烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器改造安装现场实拍图片：

1、烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器技术改造要求

集液盘技术要求：

（1）在300m3/h的喷淋量下，其漏水量≤5m3/h

（2）集液盘压差≤100Pa

（3）集液盘与吸收塔的接缝不得损坏其防腐功能。

（4）塔盘采用316L制作，厚度10mm，与塔壁连接处做防漏处理。

（5）升气帽采用圆形结构，不带除雾器。

（6）升气帽直径DN500

（7）集液盘两侧回水口相对集液盘中心具有6～8°的倾斜角，防止集液盘积灰，塔盘与塔壁接缝防水应考虑到倾角的影响。

布水管技术要求：

（1）完全均匀布水。

（2）布水管材质：316L，壁厚6mm，支管采用法兰连接，螺栓防脱落。

（3）喷嘴：反射型三溅式喷头（或与其布水功能类似），材质：ABS,316L（按照厂家意见，需能在70℃下使用）。

（4）尽量不对水洗循环泵改造。

（5）喷嘴具备抗腐蚀抗磨损特性。

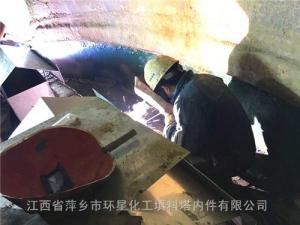

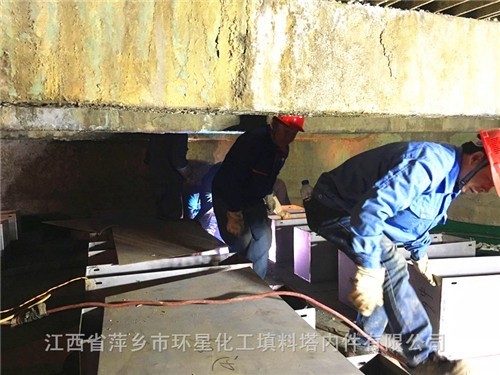

我公司（江西省萍乡市环星化工填料塔内件有限公司）烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器改造安装现场实拍图片：

3.烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器改造工程范围

（1）新集液盘、升气帽、布水管的供货与安装，包括与原有管道的接管。

（2）根据安装需要，重新设置支撑梁或支撑柱。

（3）改造工期要求：15天。

4.其他

1.烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器设备的安装需按照国家相关安全规范进行，布水管的安装应尽量避免塔内动火。

2.附件：水洗填料支撑结构图。

        吸收塔立面图。

3.各单位设备投标时，请附上技术方案。技术方案必须包含集液盘布置图纸，为保密，尺寸数量可以不标注。另外，技术方案必须包含且不仅限于，新装集液盘塔盘与塔壁的防水措施与工程做法。

5、烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器改造工程范围

1.原有PP材质集液盘，布水槽的拆除。

2.新集液盘、升气帽、布水管的供货与安装，包括与原有管道的接管。

3.根据安装需要，重新设置支撑梁或支撑柱。

    客户此次改造项目工期十分紧张，因为恰逢客户塔设备检修，停车时间只有20天，我公司全厂车间员工加班加点，尽全力赶货生产，最终满足了客户的交货要求，并且在5天时间内将两套9.2米直径集液盘（集液器）以及水洗布水装置（布水器）全部安装完毕，并且最终验收合格，顺利开车，得到了客户的高度评价，并且达成长期合作意愿。

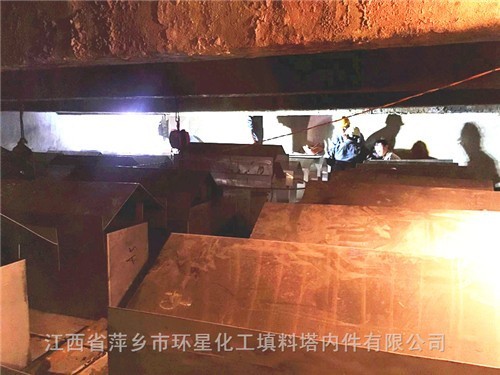

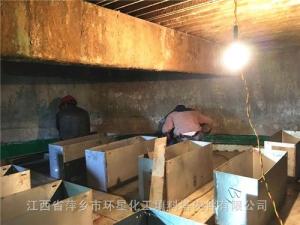

我公司（江西省萍乡市环星化工填料塔内件有限公司）烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器改造安装现场实拍图片：

     2019年4月24日，我公司（江西省萍乡市环星化工填料塔内件有限公司）安装人员在云南曲靖沾益区某大型制氨公司安装烟气脱硫吸收塔集液盘以及水洗布水装置改造项目也叫集液器布水器，客户是云南能源化工集团旗下的一家子公司，也属于国企。
