山东精细化工项目：精馏塔塔内件槽盘分布器及CY700丝网波纹填料

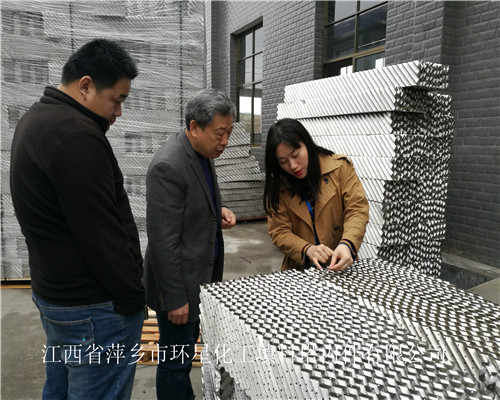

    2019年4月3日迎来山东滨州某化工厂客户考察，此次考察的项目是精细化工，精馏塔塔内件、槽盘分布器、CY700丝网波纹填料、塔径为800mm，材质均为304。因是初次做此类项目，客户对分布器选型及填料材质选型有疑问，所以到我们公司现场技术交流解除疑虑。

CY700丝网波纹填料产品图片：

    我公司（江西省萍乡市环星化工塔内件有限公司）商务部长全过程接待，并到每个车间考察，针对CY700丝网填料的工艺流程着重了解，对车间现有的CY700丝网填料从规整度、紧实度看，都表示非常认可；接着考察塔内件车间的槽盘分布器、槽式分布器，格栅支撑等塔内件产品；*到金属塑料车间考察，看到我们全自动化设备及产品质量，非常震撼，*回到办公室，由商务部长讲解了模拟实验装置的流程，直观的看到整个塔装置的构造；*到技术部与技术人员进行交流，最终解除疑虑确认塔顶使用槽盘式分布器最可观。此精馏塔总高度为16米，分为3段，2段CY700丝网波纹填料，一段为陶瓷波纹规整填料。

不锈钢丝网波纹填料：BX500型不锈钢丝网波纹填料、CY900型不锈钢丝网波纹填料、CY700型不锈钢丝网波纹填料、CY1000型不锈钢丝网波纹填料、250型不锈钢丝网波纹填料。

不锈钢孔板波纹填料：SM250型不锈钢孔板波纹填料、SM450型不锈钢孔板波纹填料、SM350型不锈钢孔板波纹填料、SM550型不锈钢孔板波纹填料。

及250Y型不锈钢孔板波纹填料\550Y型不锈钢孔板波纹填料\350Y型不锈钢孔板波纹填料\450Y型不锈钢孔板波纹填料。

不锈钢网孔板波纹填料：SW-2型不锈钢网孔板波纹填料、SW-1型不锈钢网孔板波纹填料、等。

不锈钢刺孔板波纹填料：CB250Y型不锈钢网孔板波纹填料、CB700Y型不锈钢网孔板波纹填料、CB500Y型不锈钢网孔板波纹填料。

CY700丝网波纹填料产品性能概述：

不锈钢丝网填料型号包括：BX500型高效金属丝网波纹填料，它与所有金属丝网波纹填料一样，操作时回流液在该填料表面以一种通畅的“Z”字形运动，沿网面而下。由于 BX500丝网波纹填料强烈的毛细作用，填料表面就形成了均匀完整的薄膜，薄膜厚度仅0.08m。气体通过规则排列的倾斜通道上升，液体阻力小，因为填料盘彼此交错90°排列，气液两相均匀分布在塔截面上，也更易于传质。

不锈钢丝网填料型号：BX500型高效金属丝网波纹填料由压成波纹的丝网片排列而成组成的盘状规整填料，相邻两波纹片方向相反，也可做成双层形式的，波纹片倾盘为30度，或者40度。在塔内填装时，上下两盘填料交错放。具有高效、压降低和通量大的优点，产品有BX、CY型，常用于难分离和热敏性物质的真空精馏，常压精馏和吸收过程。

CY700丝网波纹填料产品应用：

1）：AX250型丝网波纹填料主要应用于生产能力大、操作压力一般在102-106Pa之间；

2）：BX500型金属丝网波纹填料适应于热敏性、难分离物系的真空精馏，尤其是低于7Kpa的工况。主要应用于石油化工及一般化工：如在三聚甲醛精制装置中采用５００型金属丝网波纹填料塔分离已获得成功，产品纯度大于９９.９％，杂质含量小于３００ppm,提高了生产能力，降低了能耗；对苯二甲酸二甲酯真空精馏装置应用500型填料投产成功，20年来效果良好；提纯精制维生素E：维生素E是热敏系物质，丝网波纹填料由于其高效和低压降特性，维生素E可以在填料塔中以普通真空精馏形式进行精制。我国某制药厂从瑞士苏尔寿公司引进了生产维生素E的精馏装置和技术，精馏塔采用BX500型金属丝网波纹，填料层高2.04米，塔顶压力为50Pa，塔底压力不超过200 Pa，釜温不超过250℃，维生素C的收率在90%以上，纯度可达99.5%以上。

3）：CY700型金属丝网波纹一般用于同位素分或需要大量理论板的难分离物系的精密分馏。这些物系分离需要上百块理论板。也常用于高度限制或者要求达到高纯度产品的场合，主要应用于许多石油化工、香料、医药、染料产品。其操作压力范围不只是5-100kpa,已扩大到加压及低温精馏的领域。如合成脂肪酸分离：采用700Y型金属丝网波纹填料塔进行真空精馏+单碳酸纯度可达92-98%。

     山东滨州某化工厂客户通过此次考察客户对我们公司的生产规模、实力，看到车间满满的现代化设备，工人们兢兢业业、认认真真抓好每一个订单的质量，*达成合作协议！

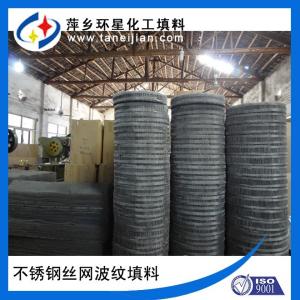

CY700丝网波纹填料产品生产车间：
