不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板

一、产品介绍：

     江西省萍乡市环星化工填料塔内件有限公司生产的不锈钢驼峰支撑，规格LQPZ-3500填料支撑板，也叫做梁型气体喷射式驼峰支承板。驼峰支撑板, 主要有聚丙烯、增强聚丙烯、CPVC等塑料材质，以及金属碳钢、不锈钢304、321、316L等，可根据具体工况订制。也称驼峰式填料支承、驼峰支撑板，其液体通过可达240 m3/ 平.h，驼峰支撑板开孔率一般占塔截面的70~100%，对于不锈钢驼峰支撑应选100%。

    产品应用：不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板主要应用于填料吸收塔、洗涤塔、蒸馏塔等。如30万吨合成NH3/年装置中CO2填料吸收塔、溶剂再生塔均采用驼峰支撑板。目前应用于颗粒填料如不锈钢钢鲍尔环填料塔，产品广泛应用于炼油、化工、化肥、乙烯和制氧等领域，已应用的最直径达10m以上。

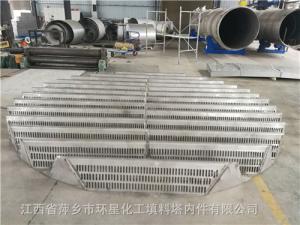

不锈钢驼峰支撑规格LQPZ-3500填料支撑板产品图片如下：

    不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板优良的流体力学性能，气液流道分开，气相通过支承板上的侧面开孔向填料层喷射，液相则通过支承板底部开孔流向下层填料，故气液畅通无阻，且分布均匀，还能避免气液间的相互夹带，允许气液通量大，液体喷淋密度可高在正常操作时的压降约62Pa，小于200Pa.产品的各种规格尺寸要求我向我公司索取行业标准《梁型气体喷射式填料支承板》（HG/T21512-95）.

    不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板单体在呐放置由凸台定距，宽度为290mm，高为250-300m，能从入孔进入塔内。单体在塔内放置由凸台定距，间隙10mm，以使液体自由流下。驼峰支撑板具有长条形侧孔，用钢板冲压成型。孔尺寸应不使25mm填料漏下为宜，长条孔的尺寸，无论塔径大小，一律开设为12mm×45mm的长圆孔。支承板由多块梁型支承板拼装而成，为可拆结构，能从人孔进入塔内。

二、安装要求：

    不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板安装前应清除其表面的油污、铁锈；主支承梁的装配定位：梁中心线应通过塔体在该处的横截面中心，其偏差不得超过±2mm；主支承梁安装后，其上表面与支承圈上表面应在同一水平面上，该水平度偏差应小于等于2mm.

三、生产制作方案

    我公司生产的一种不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板，它叫也拱形填料支撑，也有另外叫法：驼峰支撑或者梁型气体喷射式填料支承板，这个月上旬接到山东某大型煤化工焦化厂订货一批拱形填料支撑，客户是用于支撑规整轻瓷填料（XA-1轻瓷多齿环也叫轻瓷梅花环填料），而且这种拱形填料支撑还是很特殊的分布器与支撑一体化装置，既可以作为填料支撑，又可以进行气液分布。所以现在很多煤化工厂都采用这种形式的他拱形填料支撑，节约成本预算，又安装方便，节省空间。下面给大家节省拱形填料支撑板的制作方案：

    介绍不锈钢驼峰支撑规格LQPZ-3500填料支撑板梁型气体喷射式驼峰支承板的制作方案：江西省萍乡市环星化工填料塔内件有限公司生产的驼峰支撑与现有技术相比，本实用新型的拱形填料板具有如下的优点和积极效果1.抗冲击强度高。本实用新型的填料板采用拱形结构，拱形结构的受力特点是在竖向均布荷载作用下，产生水平推力，由于水平推力的存在，使拱形结构的弯矩力大大减少。在满跨的竖向均布荷载作用下，拱的合理轴线是一抛物线，此时在拱轴任一截面上的弯矩皆为零。这就是说，在冷却塔内，拱形填料板能够把下泄到填料板上的水的冲击力转变为拱形板两侧边的压力并通过整体式固定卡夹传给塔内的支架或吊架，从而避免了弯矩力的产生，大大提高了填料板的抗冲击强度。

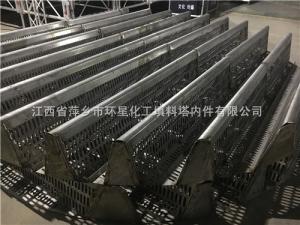

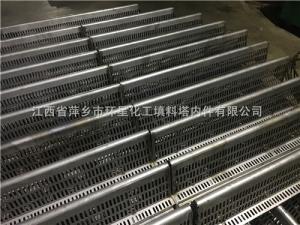

不锈钢驼峰支撑规格LQPZ-3500填料支撑板产品图片如下：
