BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料

产品情况说明：

    分馏塔底脱过热段档板改造为规整填料问题  据介绍，分馏塔底脱过热段采用BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料，很少产生结焦问题。Valero炼油厂采用Koch Flexi-grid  Ⅱ型410不锈钢规整填料；太阳公司（Refining and Marketing Inc）使用Glish  Grid（格利奇格栅）规整填料；Lummus  Grest公司也将几座分馏塔中档板用规整填料取代，没有发现堵塞问题；Cenex炼油厂也安装了Koch  Flexi-grid规整填料，其运转温度为370℃。这些将分馏塔底油浆与反应油气接触的档板系统改造为格栅（grid）系统的装置均没有出现塔底和油浆系统结焦问题。要安装规整填料，必须要确保有一定的流量的流体流过填料。BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料能够引起油浆系统结焦因素较多，但上述例子可以证明将塔底档板改造为规整填料后应当不会引起结焦和出现填料堵塞问题，说明分馏塔底脱过热段采用格栅填料是可行的.。

产品概述：

　　BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料与所有金属丝网波纹填料一样，操作时回流液在该填料表面以一种通畅的“Z”字形运动，沿网面而下。由于 BX500丝网波纹填料强烈的毛细作用，填料表面就形成了均匀完整的薄膜，薄膜厚度仅0.08m。气体通过规则排列的倾斜通道上升，液体阻力小，因为填料盘彼此交错90°排列，气液两相均匀分布在塔截面上，也更易于传质。

　　BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料由压成波纹的丝网片排列而成组成的盘状规整填料，相邻两波纹片方向相反，也可做成双层形式的，波纹片倾盘为30度，或者40度。在塔内填装时，上下两盘填料交错放。具有高效、压降低和通量大的优点，产品有BX、CY型，常用于难分离和热敏性物质的真空精馏，常压精馏和吸收过程。

产品结构特点：

　　1、比表面积大、孔隙率高、重量轻。BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料的比表面积相当于直径金属鲍尔环的5的倍,而密度仅为鲍尔环的38%，孔隙率高，精馏塔使用金属丝网波纹填料效果特殊好！金属丝网波纹填料有强力的毛细作用使其湿润性能优良，即使喷淋密度为0.2 m3/（m2..h）,也能达到完全湿润，因此填料效率高！

　　2、气相通路倾角小，有规则的气相通路，压力损失少，填料压降低。

　　3、径向扩散良好，气液接触充分。

　　4、蒸汽扩缩引起的压力损失小；

　　5、径向扩散良好，气液接触充分。

　　6、金属丝网波纹填料板片上开有小孔，加强液体均布及液膜更新，减少填料中的死角（特别是小塔），提高分离效率。

BX500型双相不锈钢丝网波纹填料产品实物图片：

   BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料，一般丝网波纹大多是用304或者316L材质，但近期也有客户需求2205材质双相不锈钢BX500丝网波纹填料。欧洲一个氨生产公司曾进行几个月的工业规模中试，结果标明在高压（26大气压）吸收二氧化碳的情况下，金属阶梯环每单位压力的传质系统比鲍尔环高50%。美国格里希公司报道了用阶梯环填料取代大型合成氨厂脱碳塔和再生塔塔板的结果，如表14-26所示。脱除二氧化碳装置经改造之后，较少所需的热量、压缩机/泵的功率和降低二氧化碳含量。*工艺设计决定使用2205材质双相不锈钢BX500丝网波纹填料，可减轻塔径，降低投资成本，高效2205不锈钢丝网波纹填料。因分布不均引起的组分浓度梯度在塔的较低部位也没能改善。组合收集器/再分布器有一个宽槽，上面不开孔，使下面的大部分填料没有液体的初次分布。

BX500型双相不锈钢丝网波纹填料产品实物图片：

分馏塔改造为填料塔出现的问题  Lyondell 石化公司 Houston 炼油厂FCCU原板式分馏塔的处理量为12561m3/d，希望能提高到14628  m3/d。反再系统受压力平衡限制，不能提高催化剂循环量和转化率。另外再生器更换的新式栅板分布器压降较高，为不影响主风机的处理量，也希望降低分馏塔的压降。改造为BX500型双相不锈钢丝网波纹填料分馏塔装置使用2205材质金属丝网填料塔，初次改造采用一种组合式液体收集器/再分布器，目的是尽可能增加填料的高度。改造后出现汽油干点超高情况，并且汽油干点不随分馏塔回流量的提高或装置进料量的降低而变化。塔无法正常运转的主要原因是出现液体分布差、气体分布差以及存在液泛现象。初次改造使用的组合顶循环液体收集器/再分布器在大直径分馏塔上没有成功应用过，整个塔的液体分布严重不均，并且在收集器塔盘上仅有少量液体再混合。

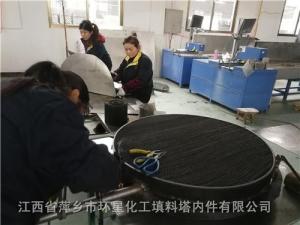

我公司萍乡市环星化工填料塔内件有限公司生产金属丝网填料车间情况实拍图片：
