拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置

    拱形填料支承是一种煤化工、焦化厂经常用到的一种填料支撑件，今天给大家介绍的这种填料支撑比较特殊，是一种特殊形式的填料支承，它是作为填料支撑，又能作为分布器的那么一种装置，俗称填料支撑与分布器一体化装置，近年很多炼化厂、焦化厂、钢铁厂、煤化工厂在我公司萍乡市环星化工填料塔内件有限公司订货一批拱形填料支承，也就是填料支撑与分布器一体化装置。

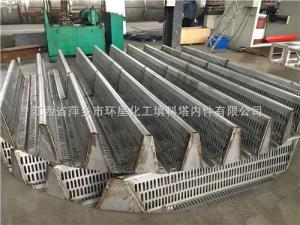

拱形填料支承板产品示意图：

    随着国民经济的不断发展，水资源日益紧张，不少城市和地区缺水状况已到了危机的程度，“建立节水经济”已成为各国工业界的共识。提高工业循环水利用率是工业节水的主要内容，建成高效、节能、低耗的冷却塔则是节水的主要手段。在冷却塔中，填料部分是影响冷却塔热力特性和阻力特性的关键因素，高效填料就成了冷却塔技术水平的主要标志之一。中国的大型冷却塔是在八十年代消化吸收引进技术的基础上发展起来的，其中横流点滴式冷却塔用填料虽已有若干品种，但其中尤以仿美国马利公司的M形填料板(见图1)性能为佳。但在使用中发现，拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置仍然存在一些不足之处，如抗冲击强度不够，易磨损折断造成填料板“未老先衰”的现象等，影响其使用寿命的提高及降低冷却塔的冷却效率，严重时会影响冷却塔生产的正常进行。

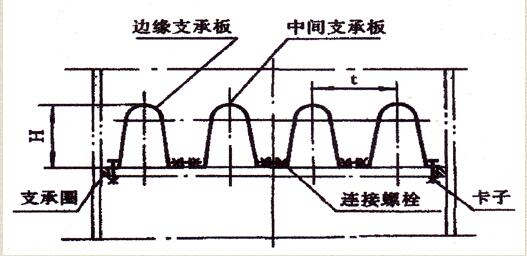

拱形填料支承板产品示意图：

    为解决冷却塔填料板现有技术存在的上述问题，开发出一种抗冲击强度高，不易磨损，使用寿命长，并且冷却效率高的填料板，本实用新型提供了一种拱形填料板。见图2本实用新型的拱形填料板是在现有横流冷却塔M型填料板的基础上通过长期实践改进而来，拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置的特征在于，填料板体是采用拱形结构的拱形填料板。因其上布满填料孔，故亦称拱形多孔填料板。其填料孔*安规则排列，填料孔的孔径以6－12mm为佳。

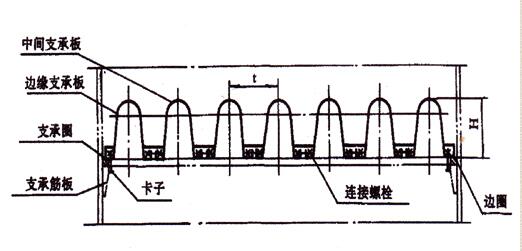

拱形填料支承板产品示意图：

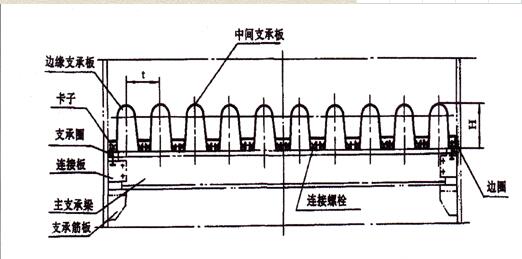

1.拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置其中 1.填料孔 2.填料筋 3.M形填料板图2.拱形填料板其中 1.填料孔 4.加强筋 5.拱形填料板侧边 6.拱形填料板图3.整体式固定卡夹其中 7.上卡夹 8.侧翅 9.下卡钩图4.整体式固定卡夹俯视图图5.拱形填料板与整体式固定卡夹组装图其中 4.加强筋 7.上卡夹 8.侧翅 9.下卡钩

权利要求1.一种横流冷却塔用填料板，其特征在于，其填料板体是采用拱形结构的拱形填料板(6)，因其拱形面上布满填料孔(1)，故亦称拱形多孔填料板。

2.按权利要求1所述的填料板，其特征在于，该拱形填料板(6)*采用整体式固定卡夹将其卡夹固定在冷却塔内的填料吊架上，其固定卡夹的上卡夹(7)卡夹在拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置的两侧面上，其自由端并嵌入填料孔中，固定卡夹下部的四个下卡钩(9)卡抱在填料吊架的横梁上，二侧翅(8)分别卡挡在拱形填料板两侧的填料吊架竖柱的前后两侧上，组装时，借助于整体式固定卡夹和拱形填料板(6)的弹性将其卡夹固定在冷却塔内的填料吊架上。

3.按权利要求1、2所述的填料板，其特征在于，在竖向均布荷载作用下，其拱形结构填料板中拱的合理轴线为抛物线。

4.按权利要求1、2所述的填料板，其特征在于，其拱形部分的高度h与其宽度b之比，即hb＝1～0.1为佳。

5.按权利要求1、2所述的填料板，其特征在于，固定拱形填料板所用的整体式固定卡夹*采用弹性较好的全塑卡夹结构。

拱形填料支承产品实物图片：

    拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置属于横流直接接触水淋冷却塔领域。现有的横流点滴填料塔所用的M形填料板由于抗冲击强度不够，容易折断，易磨损破坏，使其使用寿命缩短，并降低冷却塔的冷却效率。为此，本实用新型提供一种拱形填料板，通过整体式全塑固定卡夹将其卡夹固定在冷却塔内的填料吊架上。与M形填料板相比，拱形填料板抗冲击强度高，不易磨损，使用寿命提高50—100％，冷却效率提高60％以上，萍乡市环星化工填料塔内件有限公司新型拱形填料支承煤焦化厂用填料支撑件分布器与填料支撑一体化装置适用于各种工业及民用横流冷却塔领域。

拱形填料支承产品生产车间设备图片：
