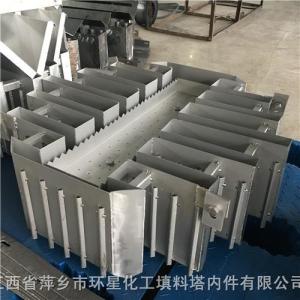

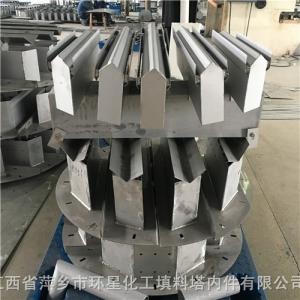

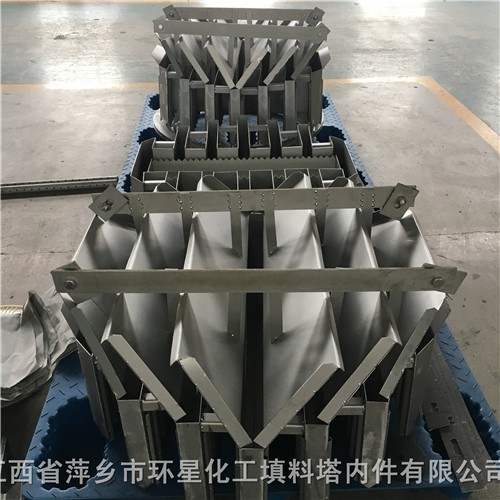

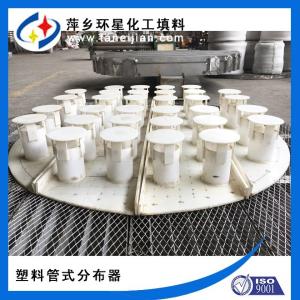

收集式槽式液体分布器不锈钢托盘式液体收集再分布器

    一种收集式槽式液体分布器不锈钢托盘式液体收集再分布器适用于高效波纹填料塔的常压和真空操作，属于精馏塔，吸收塔内主要部件。本实用新型作出以前，在已有技术中，槽盘式液体分布器在精馏塔、吸收塔内已得到广泛应用。其主要由受液盘，升气管、支撑条、降液管等组成。升气管多为园管或者采用方形管，由于降液管分布在升气管的内壁上，升气管的开孔面积就要减少开孔率也相应减少。这样结构的分布器，用于高效波纹填料上，因开孔率较小，通气量不大，对气体流向有阻碍作用，它使得部分区域没有上升的气体，减少了通气面积产生无效区域。除此以外，影响蒸馏塔分离能力的因素除填料分布器塔内件外，塔的内壁流也是一个因素，塔壁上液体过多会直线往下挂，产生沟流，也直接影响分离效力，致使塔的潜在生产能力不能有效的发挥。

槽式分布器与槽盘分布器有*区别？

1.布液原理一样，气体通道不同。 2.两者液体分布都是利用同一液面下，液体流速一致的原理 3.槽式分布器气体是从槽间穿过，槽盘式分布有升气管作为气体通道 4.槽式分布器与塔是点支撑，操盘式分布器需要与塔焊接起来。 5.槽式的更可靠些，槽盘安装不当有漏液。 6.槽式液体分布器 是一种综合性能优良的液体分布器。槽式液体分布器具有安装简便，液体分布均匀，喷淋点密度大，压降极低等优点，目前应用十分广泛。 7.槽盘式气液分布器 槽盘式气液分布器兼具液体收集器、液体分布器、气体分布器、三者功能，具有所占用空间高度低，抗堵塞能力强、无液沫夹带、操作弹性大及压力降低等优点。

本实用新型的目的在于克服上述不足之处，从而提供一种通气量大，塔内气液能在*截面积内流动，并扩大了气液流动截面积去除瓶径，发挥了填料的有效作用，消除减少了死区，能提高塔的分离效率的托盘式液体收集再分布器。

本实用新型的主要解决方案是这样实现的其主要在底板6上焊接升气管壁4，并在升气管4壁上开设溢流孔及加设降液角钢8，升气管壁4上方安装支撑条3托住液体收集槽1。其特征是采用底板6外周加外圈5，使收集式槽式液体分布器不锈钢托盘式液体收集再分布器自身形成储液盘，在储液盘上方塔壁9上固定梅花型液体收集圈2。塔壁9上安装支撑块7，储液盘座在支撑块7上。

槽式分布器和槽盘液体分布器的区别以及工作原理？

1.布液原理一样，气体通道不同。

2.两者液体分布都是利用同一液面下，液体流速一致的原理

3.槽式分布器气体是从槽间穿过，槽盘式分布有升气管作为气体通道

4.槽式分布器与塔是点支撑，操盘式分布器需要与塔焊接起来。

5.槽式的更可靠些，槽盘安装不当有漏液。

6.槽式液体分布器 是一种综合性能优良的液体分布器。槽式液体分布器具有安装简便，液体分布均匀，喷淋点密度大，压降极低等优点，目前应用十分广泛。

7.槽盘式气液分布器 槽盘式气液分布器兼具液体收集器、液体分布器、气体分布器、三者功能，具有所占用空间高度低，抗堵塞能力强、无液沫夹带、操作弹性大及压力降低等优点。

包装方式：木箱；

汽运方式：汽运；

本实用新型收集式槽式液体分布器不锈钢托盘式液体收集再分布器与已有技术相比具有以下优点1、它具有总高度低、防堵，可在全部截面积上布孔强制液体流向和流量；2、可防止壁漏，拆装方便，安装水平度宽松，小塔可整体制作安装，大塔可拼装，气体流量大大增加，使气体在塔内满塔向上直线流动，克服了瓶径这一关，分离效力可提高20％以上；3、扩大了气液流动截面积，控制了高度，发挥了填料的有效作用，并减少了死区。经在直径1200mm的塔内实地应用由每米3.7块理论板提高至5块/米。

收集式槽式液体分布器不锈钢托盘式液体收集再分布器权利要求1.一种托盘式液体收集再分布器，在底板(6)上焊接升气管壁(4)，并在升气管壁(4)上开设溢流孔及加设降液角钢(8)，升气管壁(4)上安装支撑条(3)托住液体收集槽(1)，其特征是在底板(6)外周加外圈(5)形成储液盘，在储液盘上方塔壁(9)上固定收集圈

  槽盘式液体分布器是一种结构新式的液体再分布器，它带有收集与再分布的两重效果。能有效地再分布液体，并能减少有效塔的高度，是与槽式分布器广泛配合使用的二级分布器

  槽式液体分布器 是一种综合性能优良的液体分布器。槽式液体分布器具有安装简便，液体分布均匀，喷淋点密度大，压降极低等优点，目前应用十分广泛。
